适配BananaPi M1的激光切割金属NAS外壳

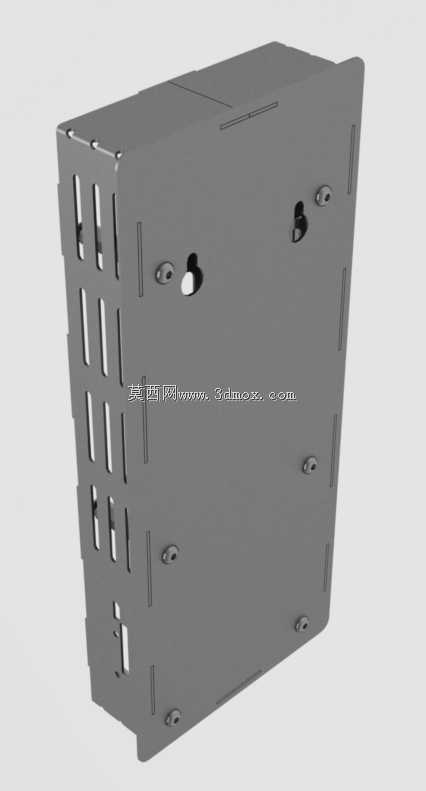

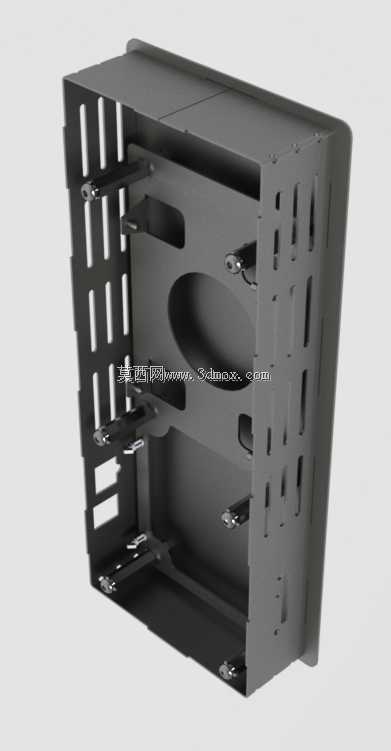

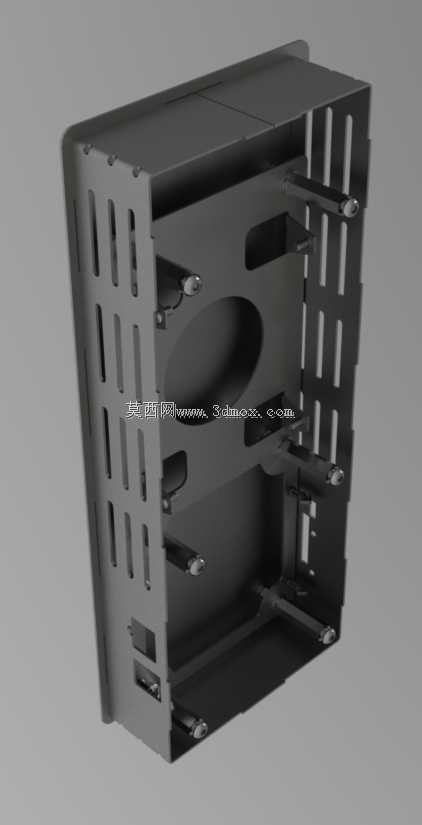

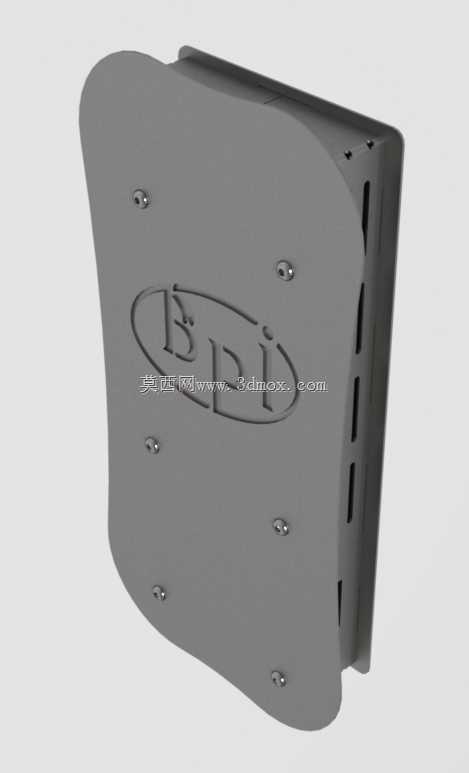

这款金属壳体主要面向嵌入式开发、小型家庭存储搭建场景，适配BananaPi M1开发板与2.5英寸机械/固态硬盘的安装需求，解决裸板使用时的磕碰、静电损伤、接口无防护等实际工程问题。从结构设计逻辑来看，整体采用激光切割金属板材弯折拼接的工艺路线，无需开模即可实现小批量生产，板材边缘预留的螺丝孔位严格对应开发板与硬盘的安装孔距，安装时无需额外打孔攻丝，普通十字螺丝刀即可完成全部组装流程。壳体侧面预留的开槽对应开发板的各类外接接口，包括USB、网口、电源接口、HDMI接口的位置都做了精准对位，组装后所有外接接口可直接插拔使用，不会出现接口被壳体遮挡无法使用的问题，同时侧面的通槽也兼顾了硬盘运行时的散热需求，依靠金属壳体的导热性与空气自然对流即可满足低功耗存储设备的散热要求，无需额外加装散热风扇，避免了风扇运行带来的积灰与噪音问题。外形采用类香蕉皮的弧面轮廓设计，区别于常规方正的工控壳体，边角做了圆弧过渡处理，放置在桌面使用时不会刮蹭周边线材，也能避免尖锐边角造成的磕碰损伤。安装边界方面，内部腔体预留的空间刚好容纳一块2.5英寸硬盘与BananaPi M1开发板叠放安装，硬盘与开发板之间预留了足够的绝缘间隙，避免电路板直接接触金属壳体造成短路，壳体上的固定螺丝点位同时压紧开发板与硬盘的安装位，减少额外固定件的使用，整体装配完成后无多余突出结构，可平稳放置在桌面、弱电箱等狭小空间内，也可通过壳体背面预留的挂孔固定在墙面或设备机架侧面。从实际使用场景出发，这款壳体既可以满足个人玩家搭建小型私有云存储的外壳防护需求，也可用于嵌入式开发项目中的设备外壳快速打样，激光切割的加工方式也方便设计人员根据实际需求调整孔位与轮廓尺寸，快速迭代修改结构方案，无需承担高额开模成本。壳体表面的logo区域采用蚀刻工艺处理，不会因为长期摩擦出现标识脱落的问题，所有板材拼接处的公差控制在0.2mm以内，组装后缝隙均匀，无明显错位翘曲，金属板材的厚度选择兼顾了结构强度与整体重量，既不会因为板材过薄导致受力变形，也不会因为壳体过重影响便携性。
