M8规格内齿锁紧垫圈结构设计

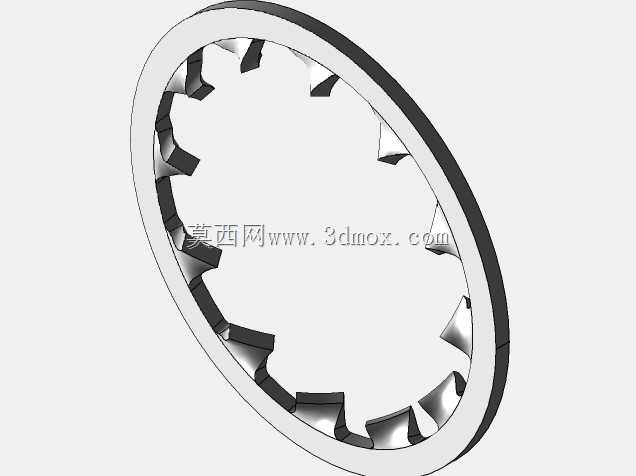

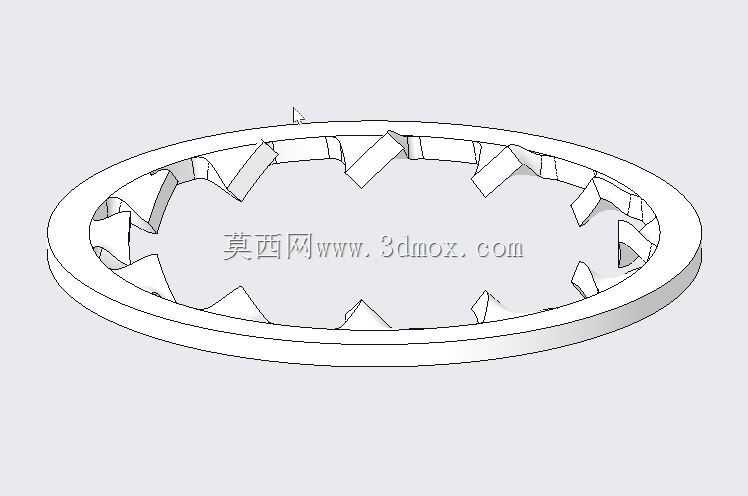

在各类机电设备的螺纹连接副中，防松是结构设计阶段必须考量的核心环节，尤其是承受交变载荷、振动冲击的装配位置，普通平垫圈无法提供足够的防松阻尼，很容易出现螺纹副回转松脱的问题，内齿锁紧垫圈就是针对这类场景开发的经济型防松紧固件。这款适配M8螺纹规格的内齿垫圈，整体采用环形薄圈结构，内圈均匀分布多组向内弯折的锯齿形齿爪，齿爪的倾斜角度经过反复校核，当配套的螺栓或螺母拧紧压合时，内圈的齿爪会被压平嵌入连接件与螺栓头/螺母的贴合面之间，齿尖的咬合力会形成多组径向的止退阻力，即便连接部位长期承受设备运行带来的持续振动，也能有效阻止螺纹副发生相对回转，避免连接失效。从设计逻辑来看，这类内齿垫圈的齿形排布采用等距均布方案，每个齿爪的弯折高度保持一致，确保压合后所有齿爪都能均匀受力，不会出现局部齿爪压溃、部分齿爪未接触贴合面的情况，相比外齿锁紧垫圈，内齿结构的齿爪全部位于螺纹紧固件的头部投影范围内，安装后不会外露，既不会占用额外的装配空间，也能避免齿爪剐蹭周边的管线或相邻零部件，更适合安装空间紧凑、紧固件头部尺寸较小的装配场景。在安装边界上，这款垫圈的内孔尺寸适配M8螺纹的大径公差，装配时可以直接穿入M8规格的外螺纹件，垫圈的外径尺寸控制在对应M8螺栓头部的压合覆盖范围内，不需要额外扩大连接件的安装沉孔或避让空间，厚度方向采用薄型板材冲压成型，压合后的总压缩量很小，不会额外增加螺纹连接的总装尺寸，也不会影响螺栓的拧紧力矩校核。实际应用中，这类内齿垫圈常被用在电气柜接线端子、小型电机端盖固定、气动元件管路接头、低压配电组件装配等场景，尤其是圆形接头的连接位置，内齿的环形受力结构可以完美匹配圆形压合面，不会出现局部应力集中导致的连接件表面压痕过深问题，相比尼龙防松螺母、双螺母锁紧等方案，内齿垫圈的成本更低，装配效率更高，不需要额外调整螺纹副的配合长度，适合大批量流水线装配作业使用。建模过程中，齿爪的弯折弧度是重点还原的结构细节，每个齿爪的弯折角度和冲压成型的圆角都按照实际冲压件的工艺特征还原，确保模型导入装配环境后，可以真实模拟压合后的接触状态，方便结构工程师在设计阶段做干涉检查和装配工艺验证，避免后期实际装配时出现垫圈与周边结构干涉、齿爪无法正常压合的问题。
