双排直插PCB板对板连接母座结构

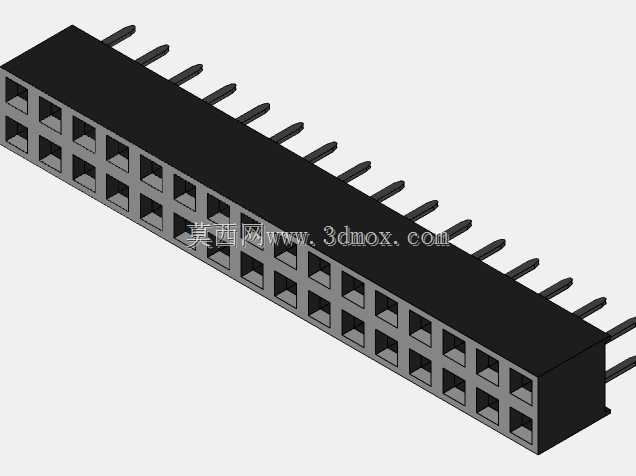

该款双排直插连接母座是PCB板间信号、小功率电源互联场景的常用基础元件，广泛应用于工控控制板卡、消费电子主板、电力采集终端、通讯接口模块等需要板级堆叠互联的设备中，主要承担不同PCB板之间的信号传输、低压供电通路连接作用，可实现两块平行排布PCB的垂直互联，也可搭配对应公座实现板与板之间的可拆卸式连接，方便设备后期的模块检修、功能升级替换，避免焊接式连接带来的拆改损伤。从结构设计来看，整体采用长条形绝缘基座搭配双排接触端子的布局，绝缘基座选用耐温工程塑料材质，可满足波峰焊、回流焊过程中的高温耐受要求，不会出现基座形变、端子移位的问题；接触端子采用铜合金基材冲压成型，表面做镀锡处理，既保证接触导通的低电阻特性，也具备足够的插拔弹性，多次插拔后仍能保持稳定的接触压力，避免接触不良导致的信号丢包、供电压降过大问题。端子排布采用标准2.54mm间距设计，双排错位对应，单排共16个接触位，合计32个连接通路，可满足多数常规板卡的IO信号、低压供电的通路数量需求；直插式引脚长度适配常规1.6mm厚度PCB的穿孔焊接要求，引脚直径与标准PCB穿孔尺寸匹配，插装后可在PCB背面形成可靠的焊接焊点，抗机械拉扯能力优于贴片式同规格连接器。安装边界方面，基座整体宽度适配双排接插件的标准安装空间，两侧无额外突出定位结构，可直接贴装在PCB表面预留的焊盘区域，插装时引脚与PCB焊盘一一对齐，不需要额外的固定结构即可完成焊接定位；基座上的接触孔采用倒角导向设计，对应公座插入时可自动导正位置，避免插歪导致的端子弯折、接触件损伤。在实际选型应用中，该结构的连接器可适配同间距的双排直插公座，插拔力控制在常规手动操作的合理区间，不需要额外工具即可完成插拔操作，日常维护时可快速拆分互联的两块板卡；绝缘基座的隔槽设计将每个接触端子独立分隔，相邻端子之间的绝缘距离满足低压电子设备的安规要求，不会出现相邻通路之间的爬电、打火问题，可在常规室内工控、消费电子的工作环境下长期稳定运行。建模过程中严格还原了接触孔的内部倒角、端子的伸出长度、基座的卡槽细节，所有尺寸均匹配行业通用的量产规格，可直接用于PCB板卡的结构布局干涉检查、整机装配的空间校验，也可作为接插件标准件导入各类设备的结构设计库中，减少重复建模的工作量。
