带U.FL接口MGM13P无线通讯模块结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:252681
  • 带U.FL接口MGM13P无线通讯模块结构设计
  • 带U.FL接口MGM13P无线通讯模块结构设计
  • 带U.FL接口MGM13P无线通讯模块结构设计
  • 带U.FL接口MGM13P无线通讯模块结构设计

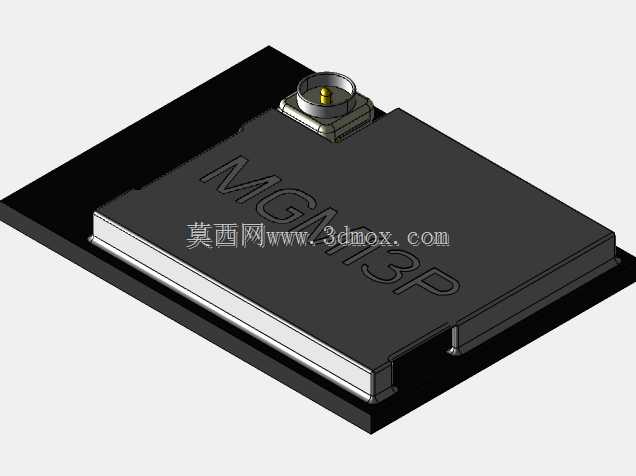

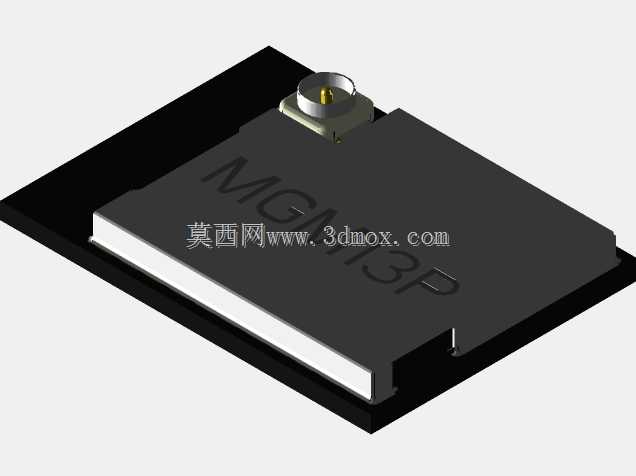

在低功耗无线传感终端、工业物联网采集节点这类对安装空间有严苛限制的设备里,射频通讯模块的选型与安装适配,往往是结构设计阶段需要反复校核的环节,这款带U.FL接口的MGM13P模块,就是针对这类紧凑安装场景做的结构还原设计。做这类贴片式通讯模块的三维建模时,首先要卡准的就是安装边界:整体长宽高尺寸控制在12.9mm、17.8mm、2.05mm,这个厚度尺寸刚好能适配多数手持采集终端、嵌入式传感节点的壳体内部堆叠间隙,不会因为模块突出导致壳体合模出现缝隙,也不会挤占板载其他元件的布线空间。模块本体采用金属屏蔽罩封装设计,表面蚀刻的标识位在建模时做了等比例还原,既可以在整机BOM可视化校验时快速识别元件型号,也能在做EMC仿真时准确对应屏蔽罩的覆盖范围,避免板载高频信号对射频接收造成干扰。顶部预留的U.FL射频同轴连接器座,是这款模块结构设计里需要重点把控公差的部位,连接器的中心针高度、外圈金属屏蔽壳的卡扣尺寸,都要和实际量产元件的尺寸公差保持一致,否则后续组装时会出现天线接头插装不到位、接触不良的问题,直接影响无线信号的收发稳定性。模块底部的31个引出引脚按照1.2mm节距排布,建模时每个焊盘的尺寸、引脚间距都严格对应 datasheet 里的安装规范,做PCB Layout协同设计时,可以直接把这个模型导入到装配环境里,校验焊盘与模块引脚的对位精度,避免出现贴片时偏移、虚焊的工艺问题。实际选型应用时,这类模块常被用在电池供电的低功耗传感设备里,比如冷链运输的温湿度采集标签、工业设备的状态监测节点,因为本身厚度薄、占用板面面积小,不需要额外预留外置天线的安装空间,通过U.FL接口外接引线天线就能灵活调整天线位置,避开板上金属构件的信号遮挡。建模过程中特意还原了屏蔽罩边缘的卡扣结构,这个细节在做整机抗振性能校核时很关键,能够准确模拟模块在经过回流焊之后,屏蔽罩与底部PCB基板的结合强度,避免设备在高振动工况下出现屏蔽罩脱落、引脚脱焊的失效问题。另外模块本体的边角做了微小的倒角处理,这个细节在建模时没有忽略,因为在自动化SMT贴片生产线上,元件的边角轮廓会影响吸嘴的取料定位精度,准确还原倒角尺寸,能让后续的生产工艺仿真更贴近实际工况,提前预判吸料偏移、抛料的潜在问题。
