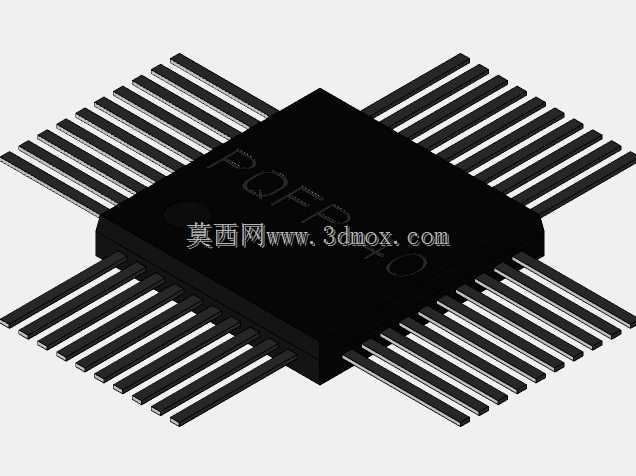

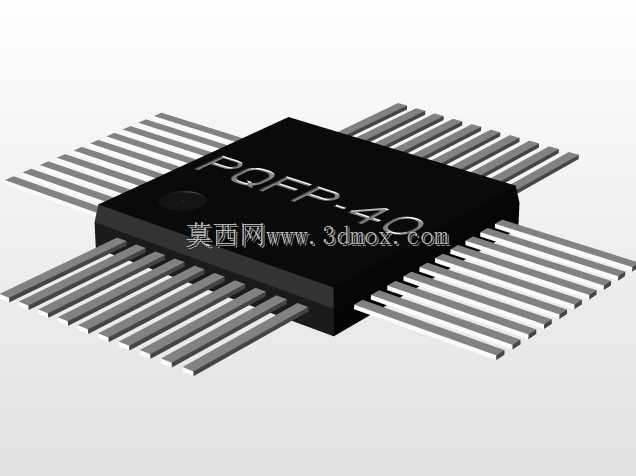

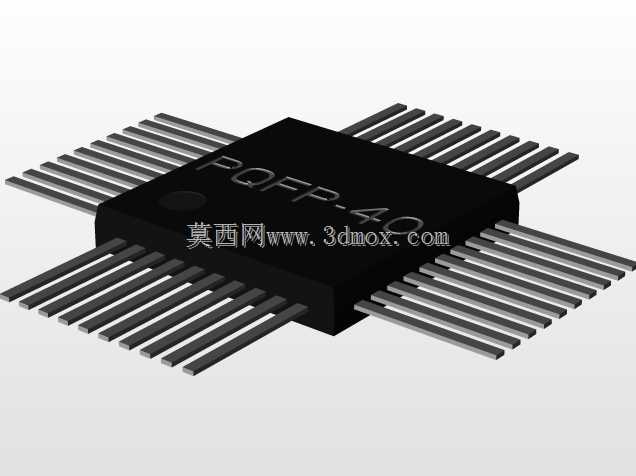

PQFP40引脚SMD封装芯片结构设计

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装类集成电路的封装建模准确性，直接决定了后续SMT贴片工序的良率与整机装配的可靠性，这款PQFP封装的40引脚芯片模型，正是面向板级结构设计、贴片工装校验场景搭建的精准结构参考。不同于插件类封装需要预留通孔焊盘与引脚折弯空间，这款SMD直引脚封装的所有引出端均从封装本体四个侧面水平伸出，引脚中心间距设定为0.8mm，刚好匹配常规回流焊工艺的钢网开孔精度要求，不会因为引脚间距过窄导致焊锡桥连，也不会因为间距过大浪费PCB板面的布线空间。封装本体的外形尺寸控制在9.5mm×9.5mm见方，本体厚度符合常规塑封芯片的厚度规范，建模时特意还原了塑封本体边缘的微小脱模倒角，避免在做PCB装配干涉检查时，出现本体与周边贴片电容、屏蔽罩边缘的误判。设计这类封装模型时，首先要对齐JEDEC相关的封装尺寸规范，每一根引脚的宽度、伸出本体的长度、引脚末端的共面度都做了精准还原，引脚末端的焊盘搭接区域长度刚好匹配行业通用的焊盘设计规则，结构工程师在导入PCB结构文件时，可以直接基于该模型生成对应的元件占位，不需要反复调整元件高度与边界参数。在实际的设备应用中，这类封装的芯片常被用作主控MCU、逻辑接口芯片、信号转换芯片，广泛布置在各类智能硬件的主控板上，建模时特意区分了塑封本体与金属引脚的材质边界，在做整机热仿真时，可以直接赋予不同材质的导热参数，不需要二次拆分模型结构。很多刚接触板级结构设计的工程师容易忽略引脚共面度的细节，这款模型里所有引脚的底面都处于同一基准平面，完全模拟实际贴片元件的引脚共面公差要求，在做SMT吸嘴取料仿真、贴片压力校验时，可以直接调用该模型验证吸嘴的吸附位置是否会干涉引脚，校验传送轨道的支撑高度是否会导致引脚变形。不同于BGA类隐藏焊点的封装，这类四边引出引脚的PQFP封装，所有焊点都处于可视区域，建模时特意还原了引脚根部与塑封本体结合处的微小圆弧过渡，这个细节在做焊点可靠性仿真时至关重要，能够准确模拟温度循环过程中引脚根部的应力集中位置，帮助结构工程师提前预判焊点失效风险。在做整机的跌落仿真、振动仿真时，该模型的重量分布也按照实际塑封芯片的配重做了等效处理，不会因为模型重量偏差导致仿真结果偏离实际工况。
