0.28英寸单联红色七段数码显示管

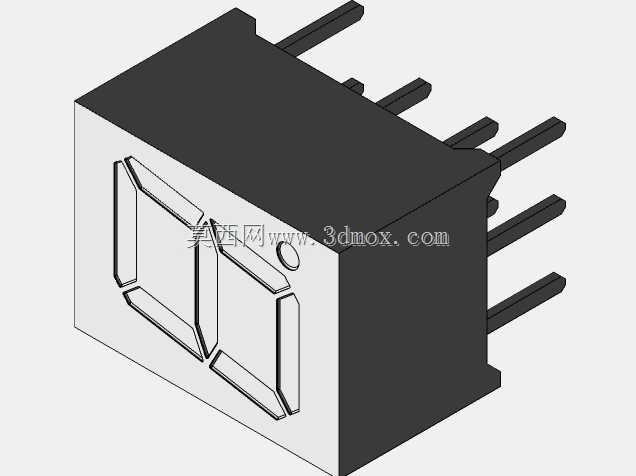

做小型测控装置面板设计的时候，这类单联七段数码管是最常用的显示部件，从温控器、计数器到小型电源模块的参数显示，只要是需要输出0-9数字加小数点的场景，基本都能用到这类直插式器件。这次建模的这款是0.28英寸规格的红色共阳数码管，建模的时候首先要卡准安装边界，器件本体外形尺寸控制在10.00mm×7.40mm×6.10mm，这个尺寸是PCB布局时必须预留的空间，不能和周边的电容、按键、接插件产生干涉。引脚部分按照标准10脚DIP封装排布，引脚间距严格遵循2.54mm标准直插间距，引脚伸出本体的长度要满足波峰焊的吃锡要求，建模时特意把引脚的倒角做出来，避免插件时刮伤PCB焊盘孔壁。

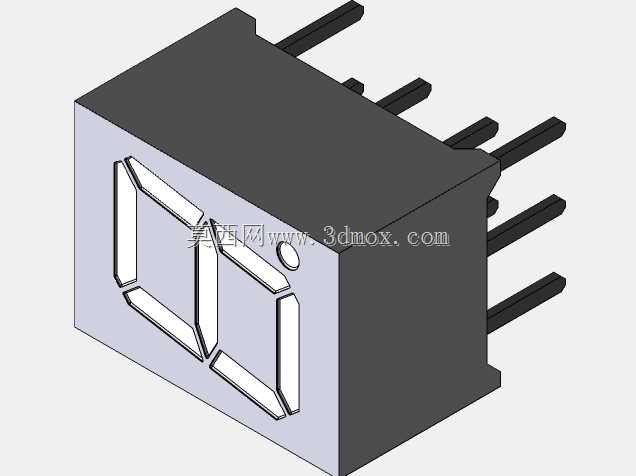

从功能特性上看，这款数码管单颗包含8个LED发光段，也就是7个笔画段加右下角的小数点，通过不同段的点亮组合就能实现0到9的数字显示，红色发光的波长适配常规室内使用场景，可视角度和亮度满足近距离操作的设备需求。设计建模的时候，首先拆分了器件的几个结构部分：黑色的环氧塑封本体、浅灰色的显示面罩、内部的段码发光轮廓、后侧的直插引脚。显示面罩的段码缝隙做了0.8mm的凹陷处理，还原实际产品中段码发光的边界，避免点亮时出现串光的视觉效果，面罩表面做了细微的磨砂质感处理，和实际产品的漫反射面罩质感匹配，不会出现过于光滑的塑料反光失真。

实际选型应用的时候，这类数码管通常搭配单片机的IO口直接驱动，或者搭配专用的段码驱动芯片减少IO占用，建模时预留的引脚位置完全匹配标准封装库，导入PCB设计软件时可以直接生成对应的封装焊盘，不需要额外调整尺寸。安装方式上是标准的通孔直插，焊接后本体和PCB表面的贴合高度控制在1.5mm左右，既不会因为贴太近导致焊接时塑封本体受热变形，也不会因为间隙过大导致器件歪斜。建模过程中特意核对了实物的段码位置，小数点位于显示区域的右下角，每个笔画段的宽度和间距都和实物一致，做装配仿真的时候可以直观看到显示区域和面板开窗的匹配度，避免面板开窗口径过大露出器件黑边，或者口径过小遮挡段码影响读数。

很多新手工程师做面板设计的时候容易忽略数码管的显示视角，这款0.28英寸的数码管最佳观察视角是垂直于面板正面±30度范围，建模时把显示面的角度和本体基准面做了平行处理，装配到设备面板上时只要保证器件和面板平行，就能满足常规台式设备的观察需求。另外塑封本体的侧边做了微小的定位凸点，对应PCB上的丝印方向标记，建模时保留了这个凸点特征，装配仿真时可以快速识别器件方向，避免插件时把数码管装反导致段码显示错位。
