GPU散热弯掠翼扇叶结构设计

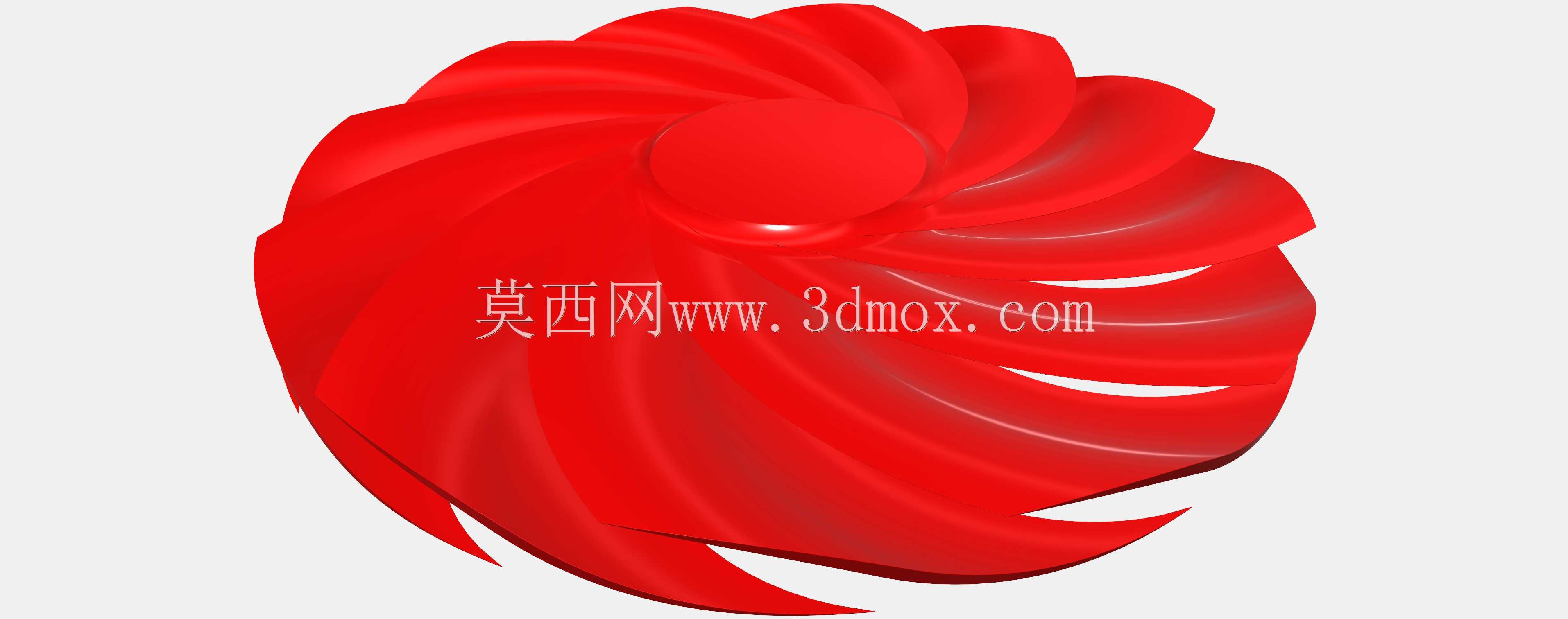

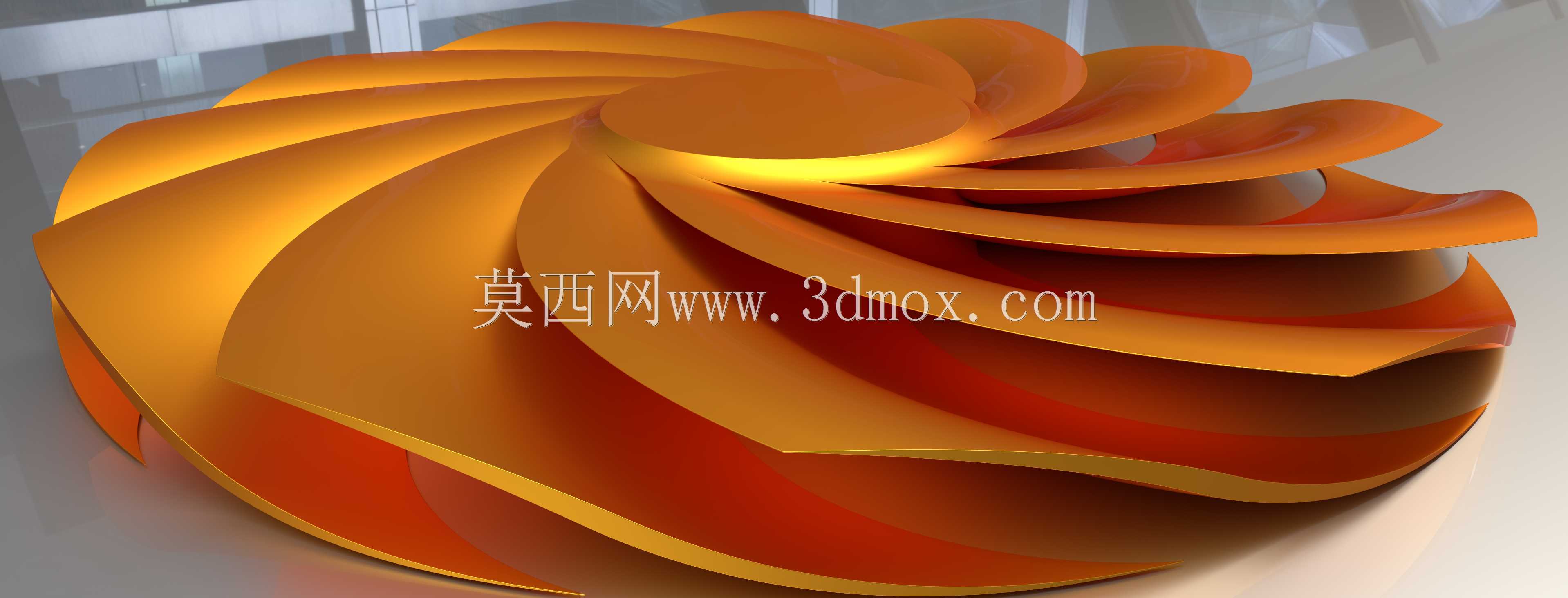

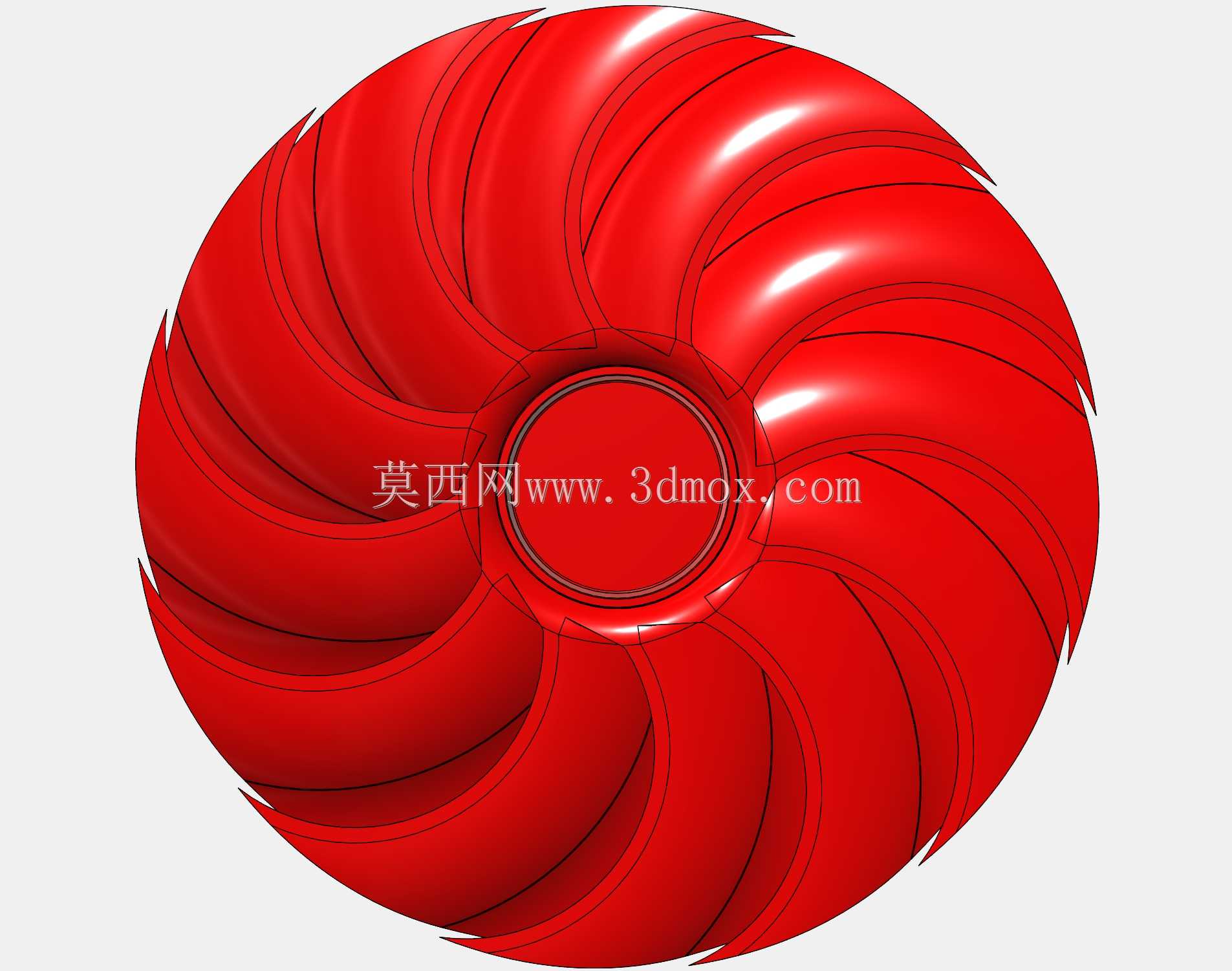

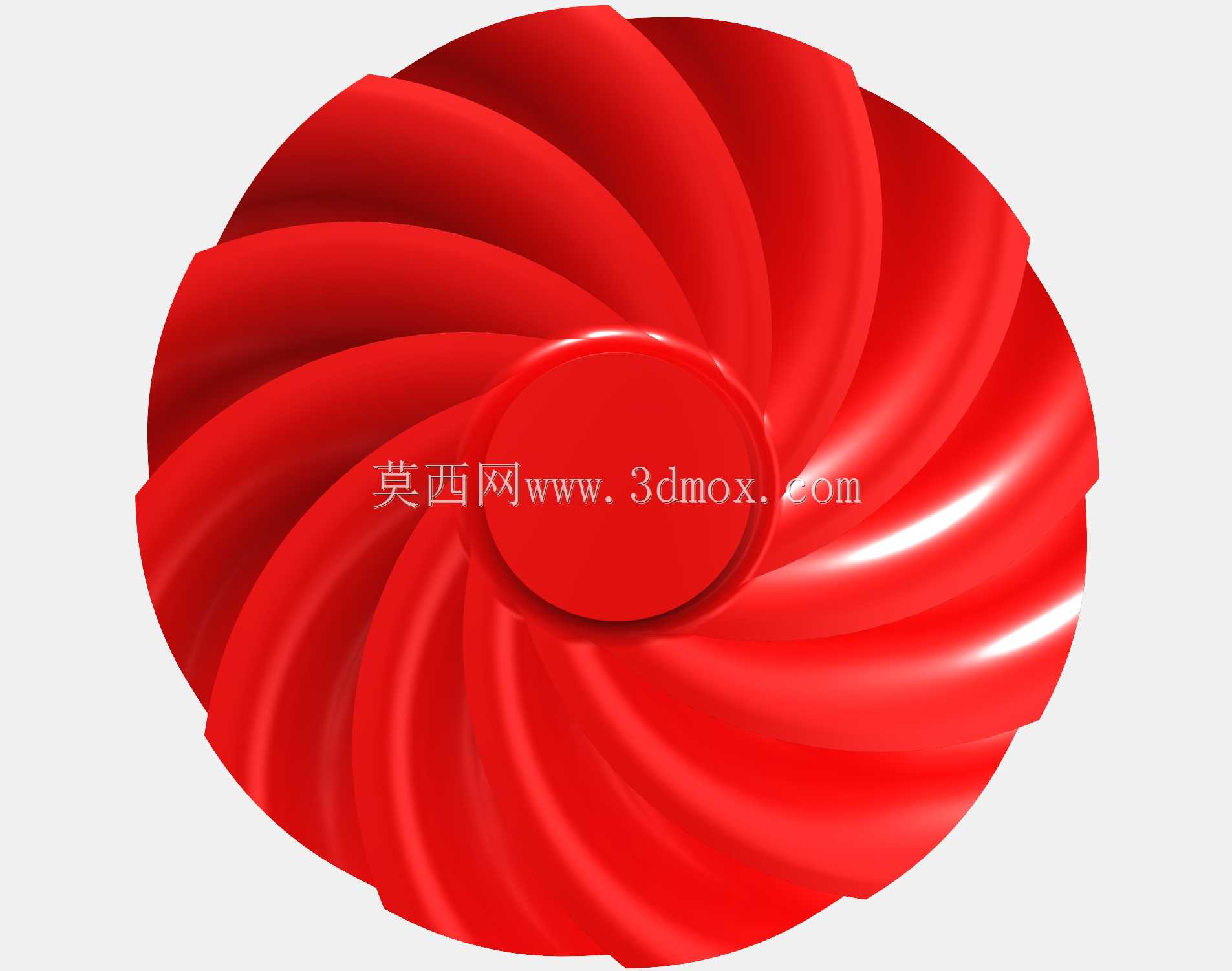

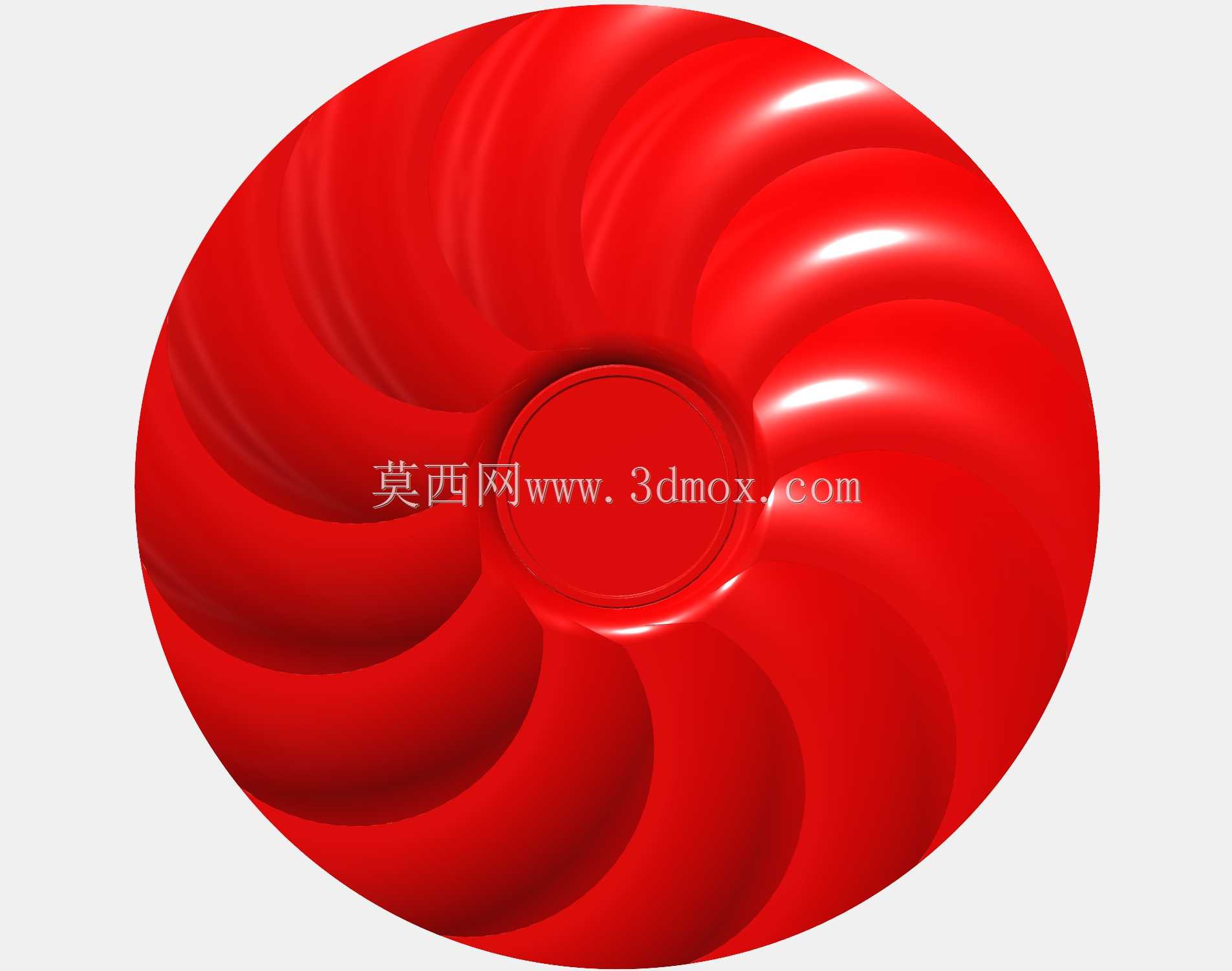

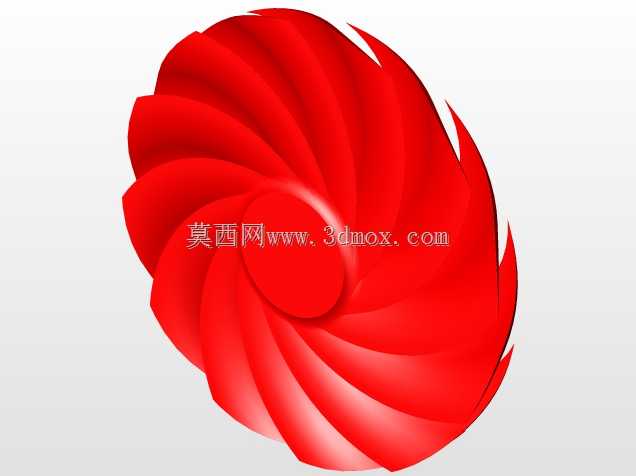

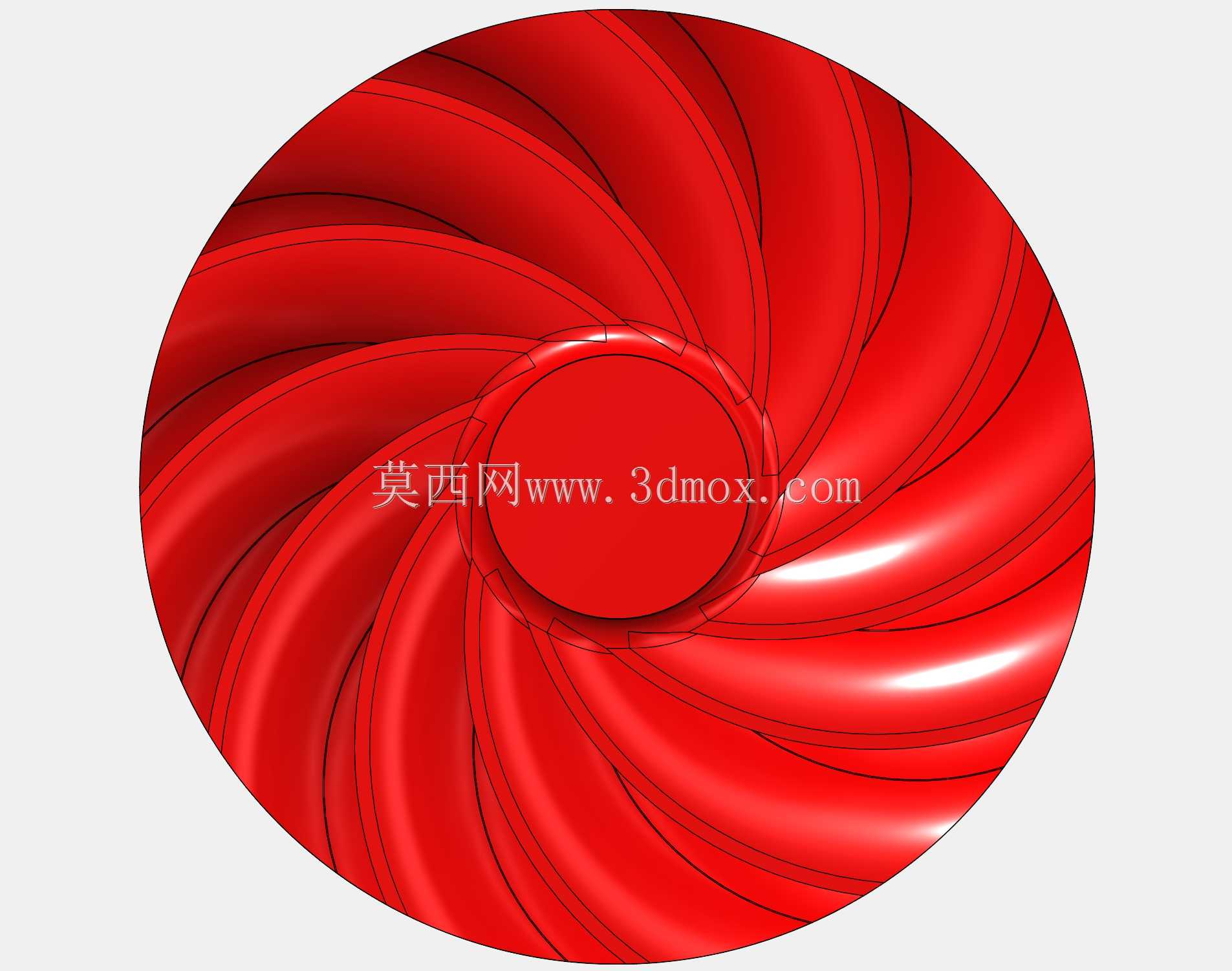

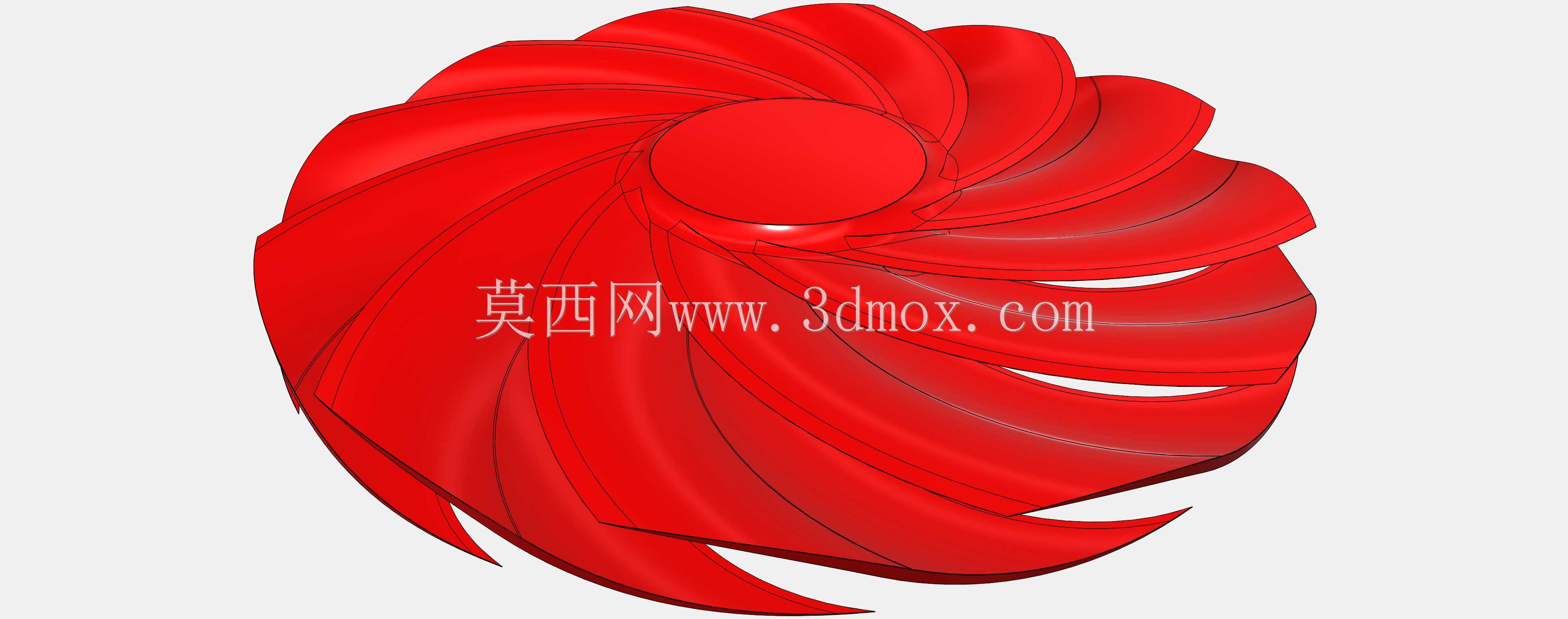

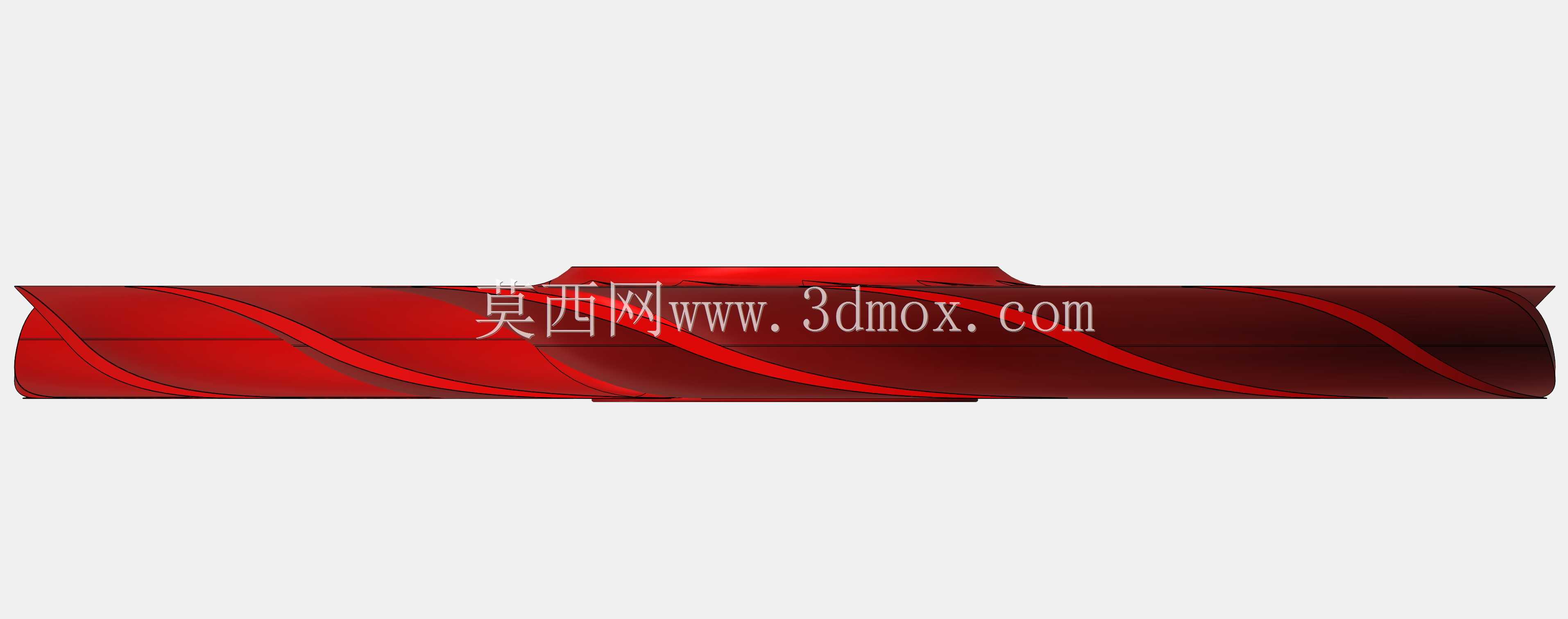

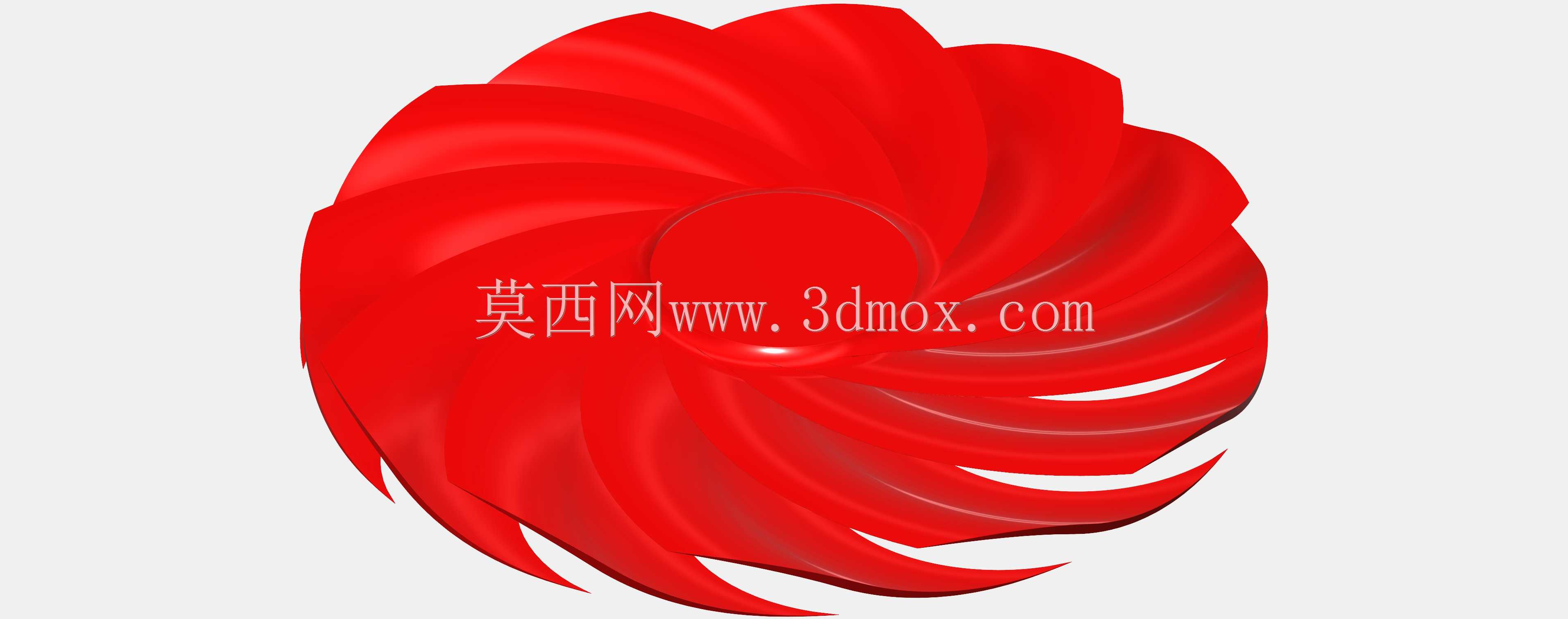

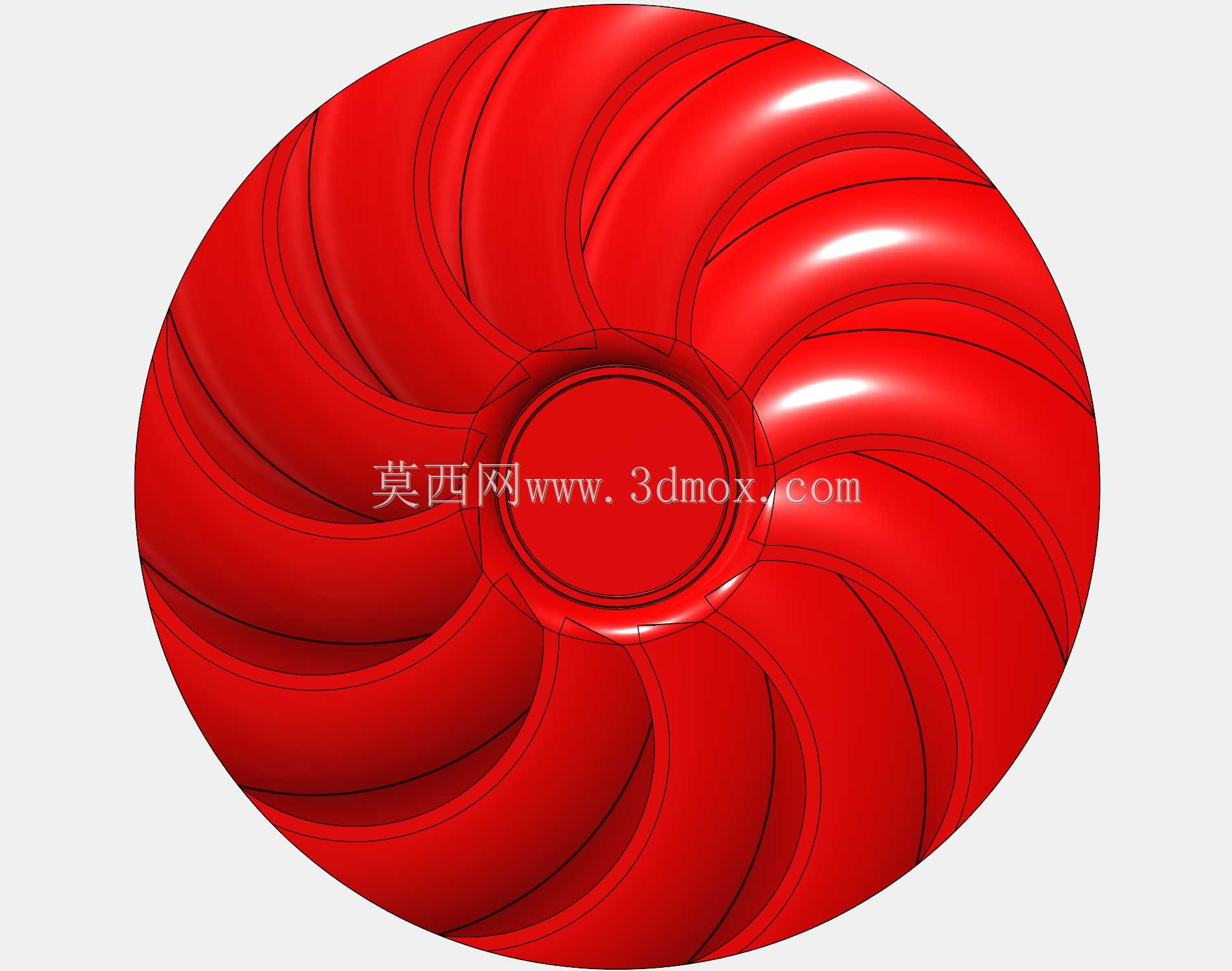

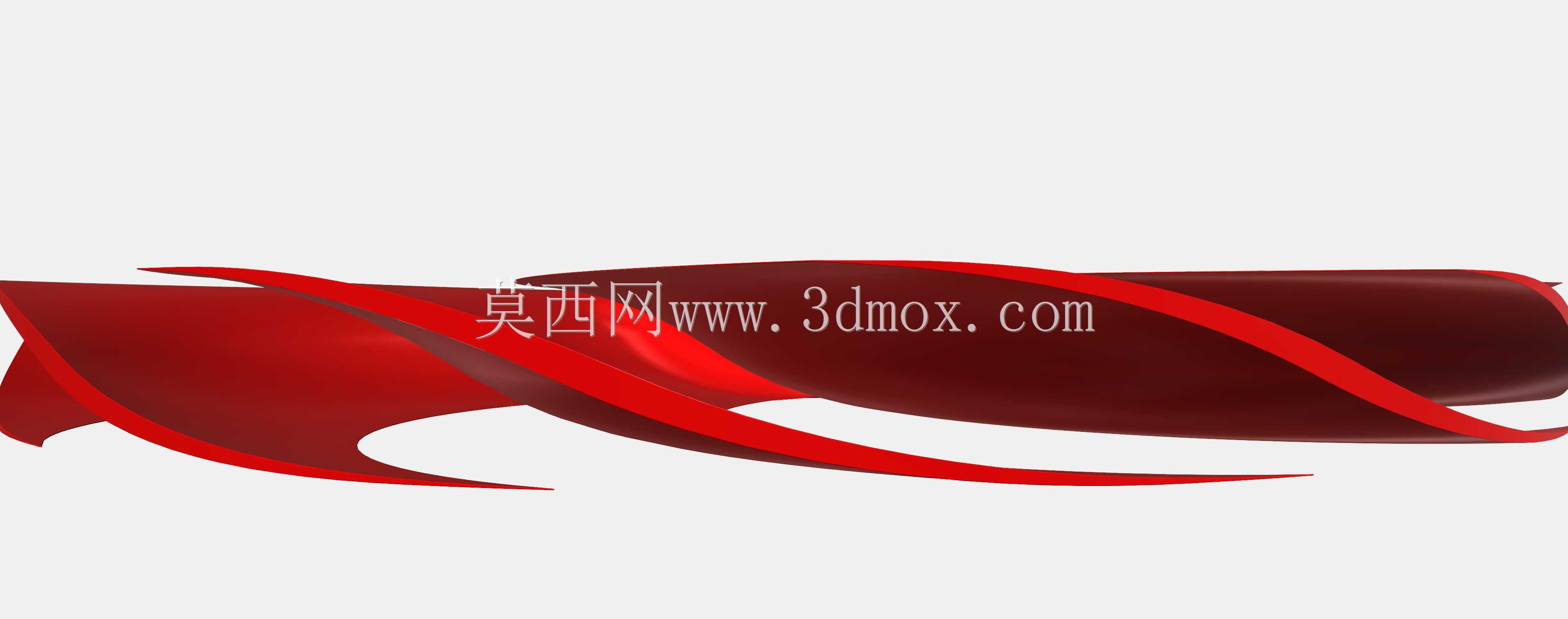

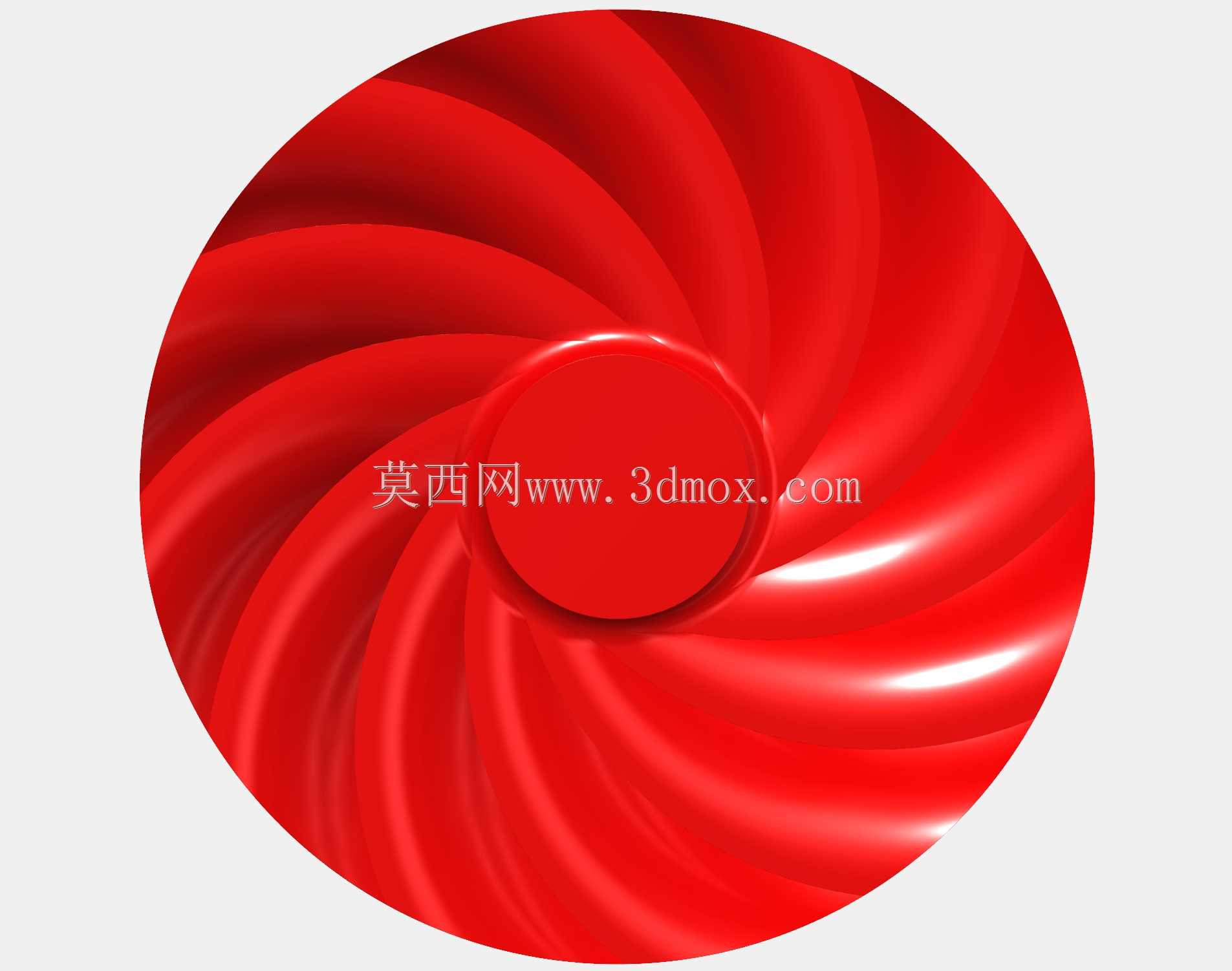

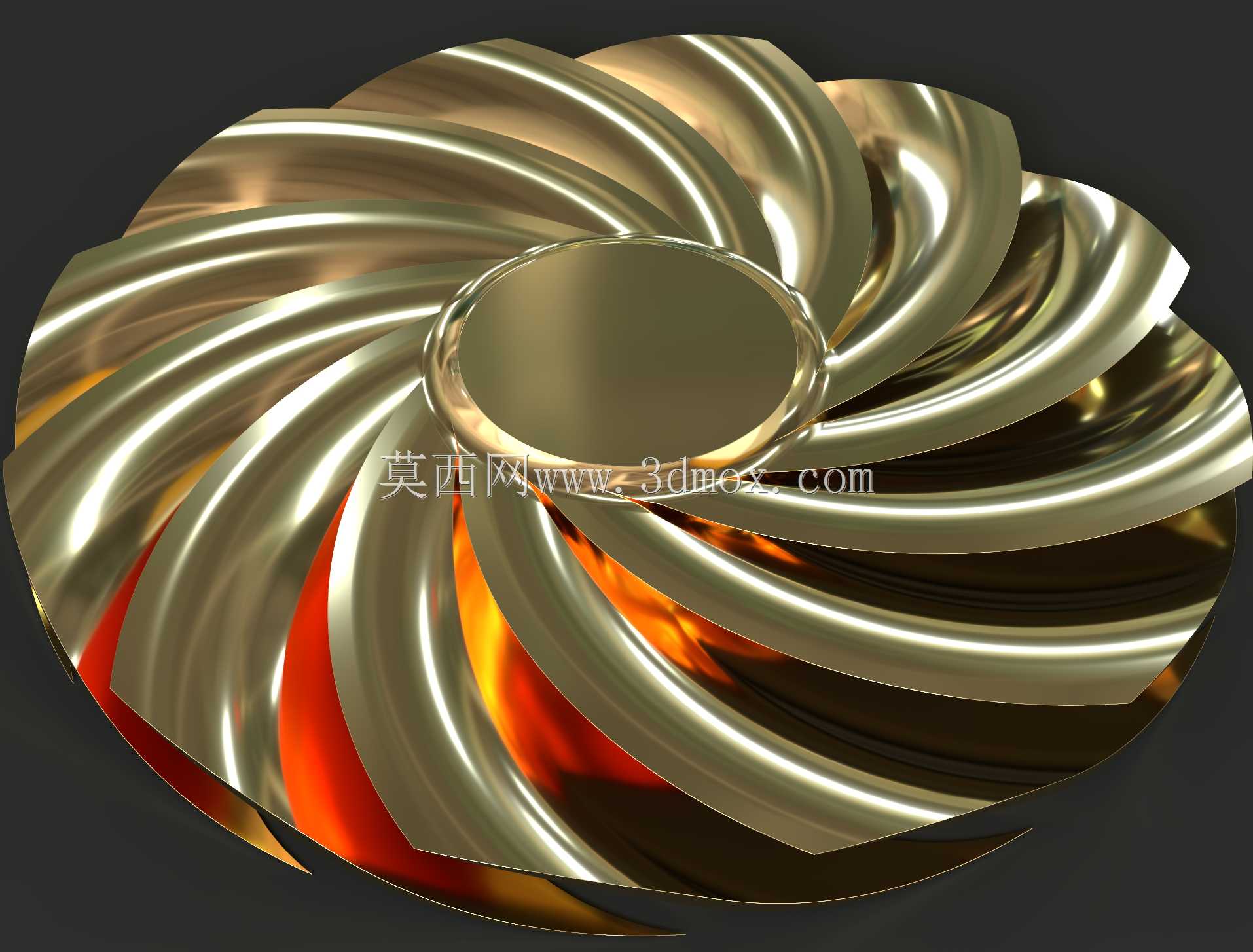

这款弯掠翼扇叶主要应用于桌面级独立显卡的GPU风冷散热模组，也可适配同尺寸规格的ITX机箱辅助散热、工控板卡被动散热加装风冷等场景，核心作用是通过定向旋转驱动空气形成定向气流，带走GPU核心、显存颗粒、供电模块等发热元件工作时累积的热量，将热空气快速导出散热鳍片区域，避免芯片因结温过高触发降频保护甚至硬件损坏。从设计逻辑来看，该扇叶是同系列扇叶的优化迭代版本，叶片沿旋转方向做后向扫掠处理，同时每片叶片从外缘向中心轮毂方向做向上弯曲的弧度设计，这种曲面构型一方面能在相同转速下降低叶片切割空气产生的紊流噪音，减少气流在叶片表面的分离损失，提升同等功耗下的送风效率；另一方面，向中心抬升的叶型可以让气流在轮毂区域形成更均匀的压力分布，避免传统直叶扇在中心位置出现的气流死区，让散热鳍片中心对应GPU核心的区域能获得足够的风量覆盖，解决常规扇叶中心风量不足导致的核心热点问题。在安装边界上，该扇叶的轮毂连接位采用标准显卡风扇的卡扣式安装结构，可匹配主流显卡散热模组的电机安装位，整体外轮廓尺寸适配常规9cm规格的显卡风扇安装位，叶片外缘与散热鳍片、风扇罩的预留间隙控制在1.5mm，既避免旋转过程中出现剐蹭，也能减少间隙处的气流回流损失。实际选型适配时，需要注意扇叶的旋转方向与电机输出轴的转向匹配，弯掠方向与转向不匹配会导致风量大幅下降，同时动平衡精度需满足显卡风扇的G2.5级要求，避免高转速下出现共振传导到显卡PCB板，引发显存、核心等BGA封装元件的焊点疲劳问题。叶片的曲面曲率经过多次迭代调整，在常用的1200-2500rpm转速区间内，风压曲线相对平缓，不会因为鳍片风阻变化出现风量骤降的情况，能适配不同密度的铝制挤型鳍片、穿片式鳍片的散热模组，在低转速下就能满足中端GPU的散热需求，兼顾散热效能与运行噪音表现。
