鼓风机外壳组合式钣金结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:252715
  • 鼓风机外壳组合式钣金结构设计
  • 鼓风机外壳组合式钣金结构设计

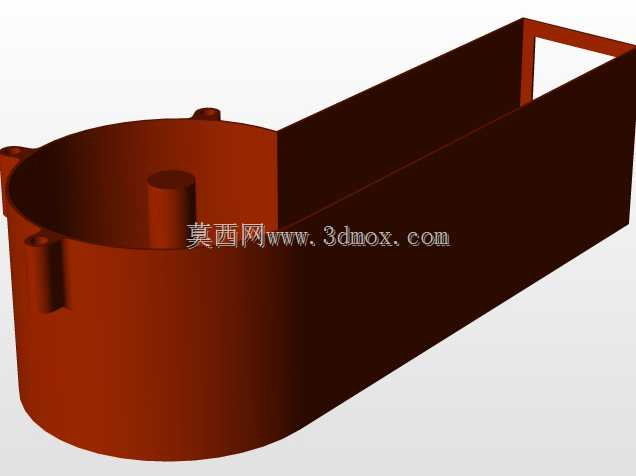

这款壳体结构主要适配小型离心式鼓风设备,常见应用在车间工位吹尘、小型物料气力输送、设备散热送风这类场景,作为风机的外部承载与导流构件,需要同时兼顾风路导向、内部叶轮防护、安装点位匹配这几个核心功能。从结构拆分来看,整体分为半圆弧风筒段与矩形出风通道段两个部分,半圆弧段的曲率完全匹配内置叶轮的旋转外径,预留的间隙控制在合理范围,既不会因为间隙过大产生气流回流损耗,也不会因为间隙过小导致叶轮转动时与壳体产生刮擦,圆弧段的端部预留了端盖安装的止口位,方便后续装配端盖来固定叶轮转轴组件,止口的配合公差选用基孔制间隙配合,能降低装配时的对位难度,也能抵消部分加工带来的形位误差。矩形出风通道段和圆弧风筒段采用平滑过渡连接,过渡位置做了圆弧导角处理,避免直角结构带来的风阻突变,减少气流在拐角处产生的涡流噪音,通道的截面尺寸是按照额定风量下的风速要求计算得出,保证出风风速稳定在设计区间内,不会因为截面突变产生风压损失。壳体侧壁预留了电机安装的固定孔位,孔位的位置度要求控制在0.1mm以内,保证电机输出轴和叶轮的同轴度,避免运转时出现偏心振动。安装边界上,壳体底部预留了三个固定安装脚,安装脚的孔位间距适配常见的小型风机安装支架尺寸,不需要额外做转接件就能直接固定在设备机架或者工作台面上,出风通道的端部设计了法兰边,方便对接后续的送风软管或者硬质风道,法兰边上的连接孔采用等距排布,适配不同规格的快接卡箍。设计过程中优先考虑了钣金加工的工艺性,所有折弯位置都预留了合适的折弯半径,避免折弯时出现板材开裂,焊接位置都设计了定位止口,不需要复杂的工装就能完成拼接定位,减少焊接变形对整体尺寸的影响,壳体的壁厚选用常规冷轧钢板厚度,兼顾结构强度和整体重量,不会因为壁厚过大增加不必要的材料成本,也不会因为壁厚过薄导致运转时产生共振噪音。
