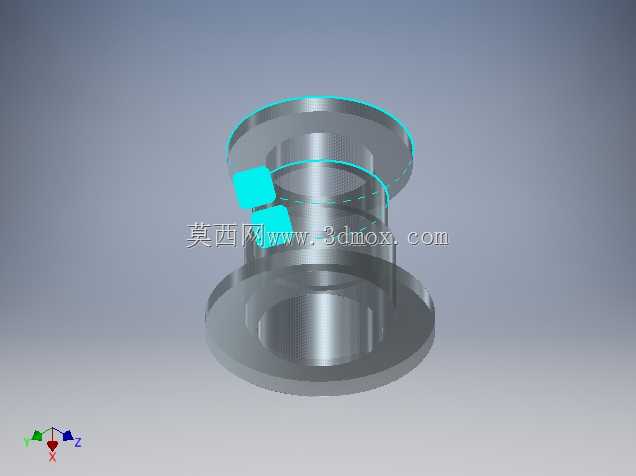

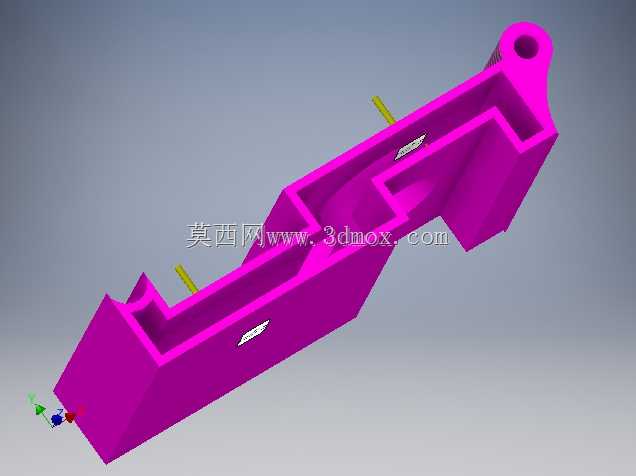

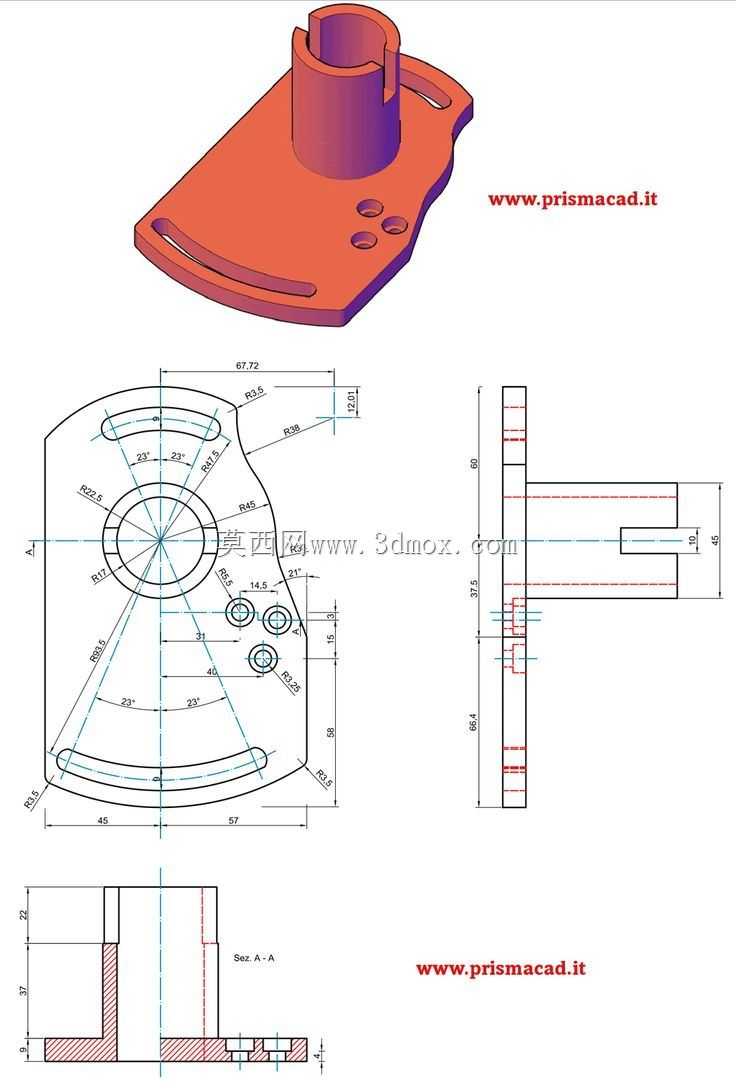

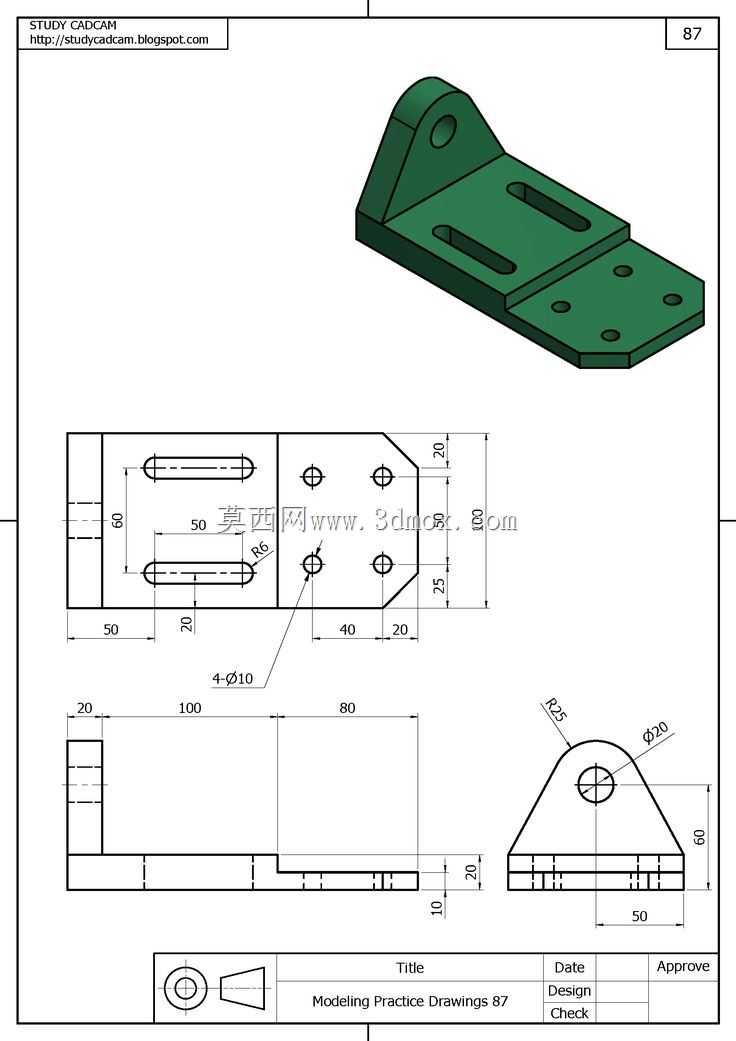

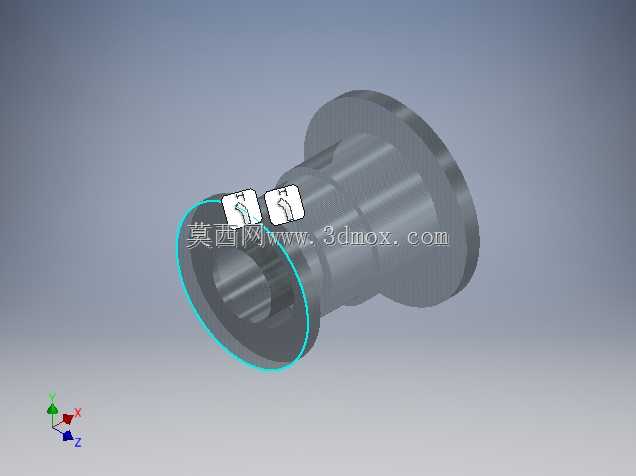

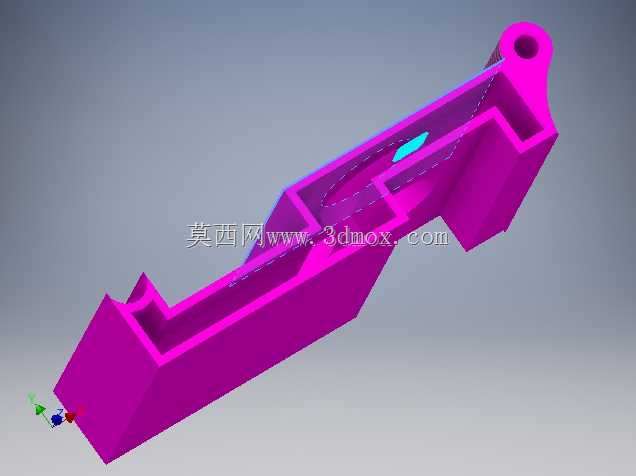

双法兰带限位衬套金属连接结构

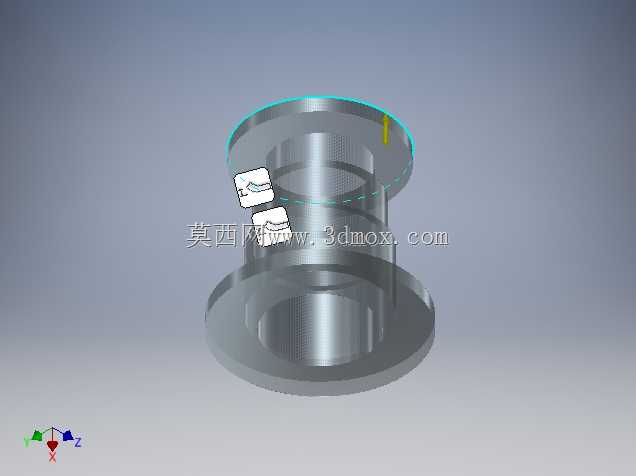

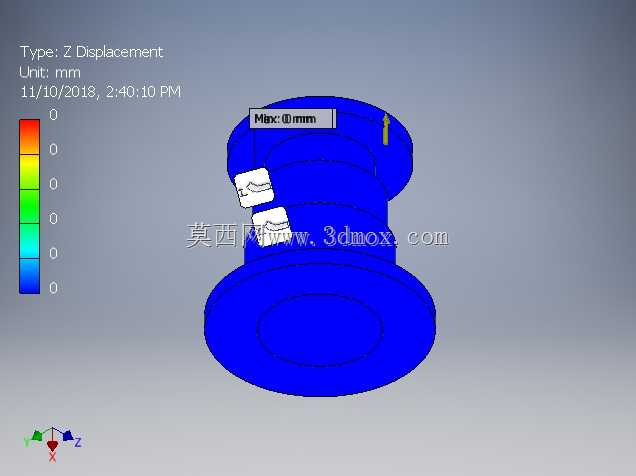

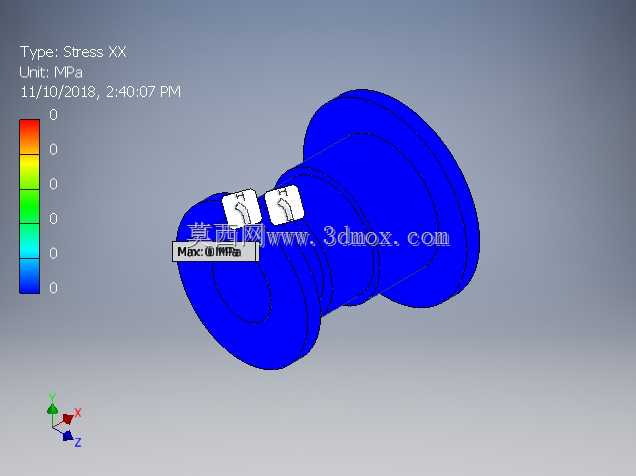

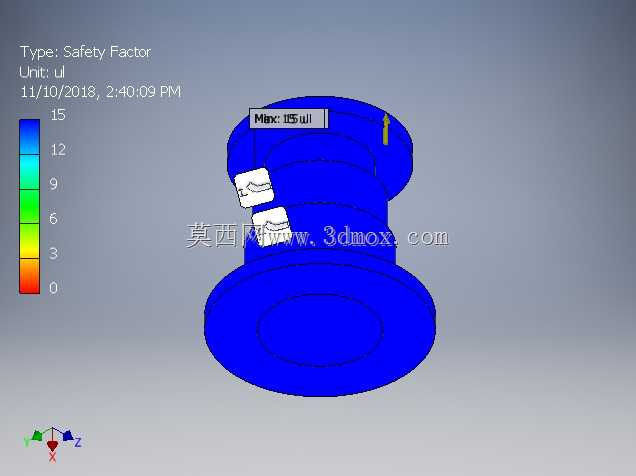

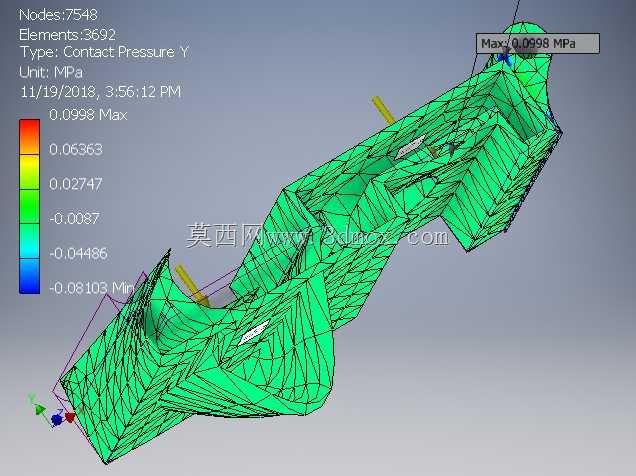

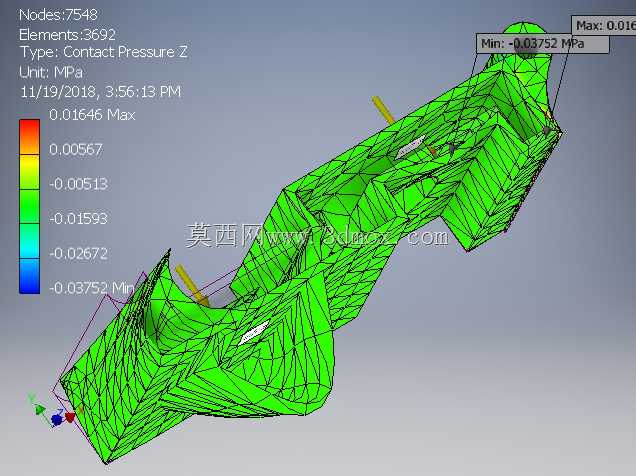

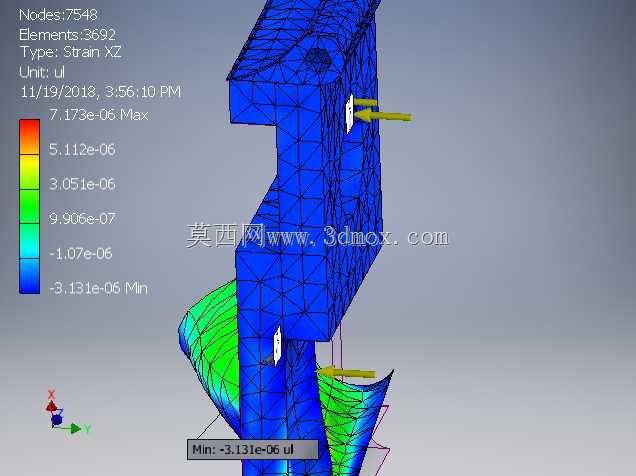

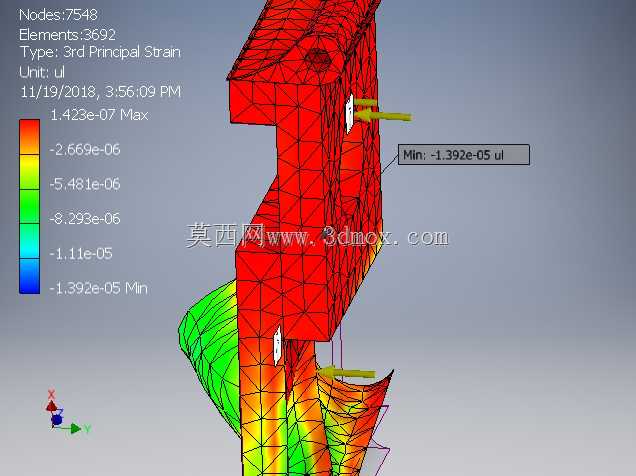

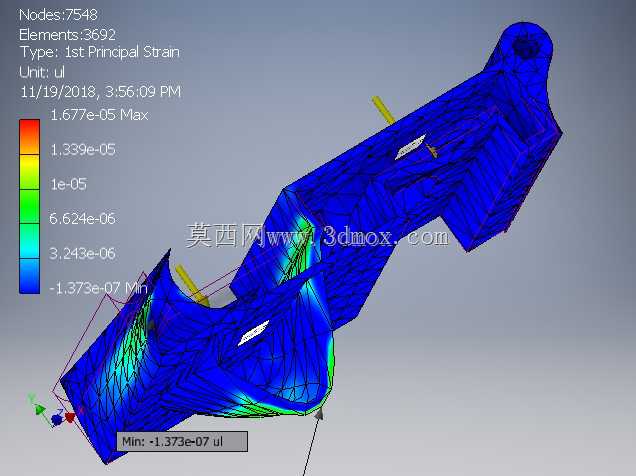

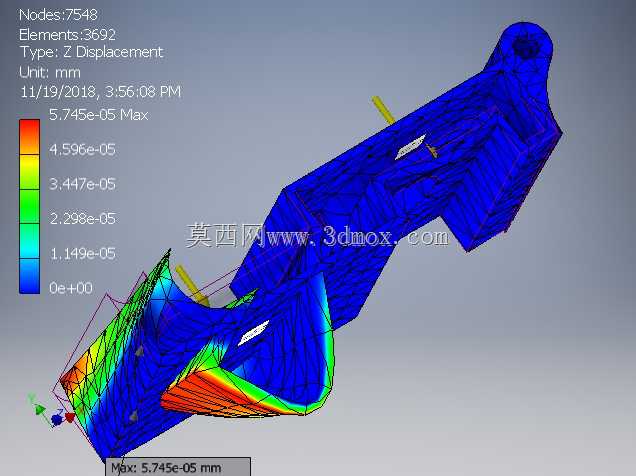

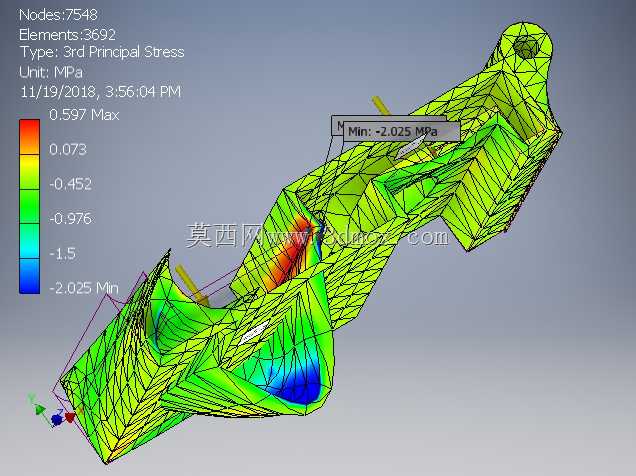

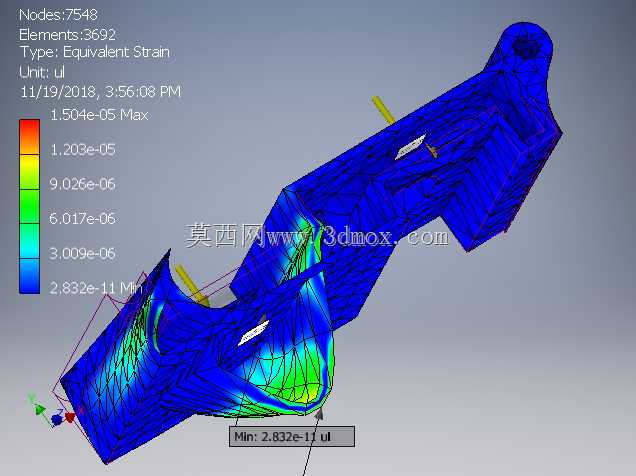

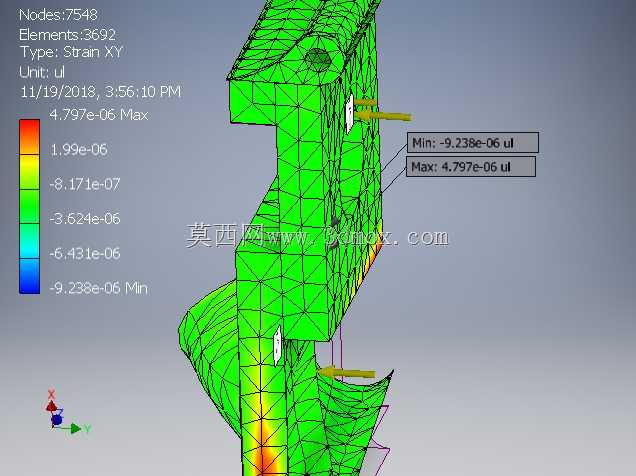

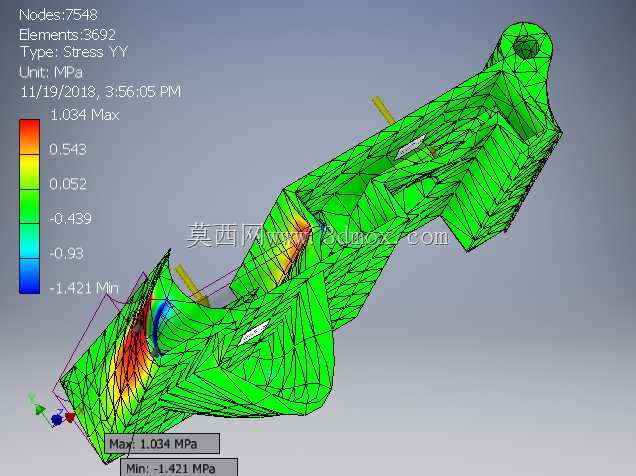

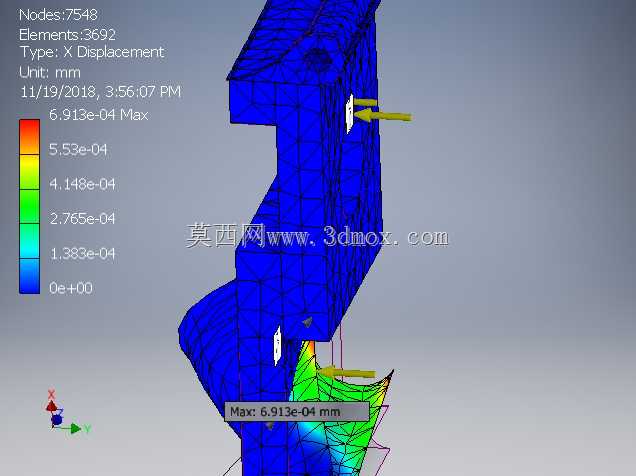

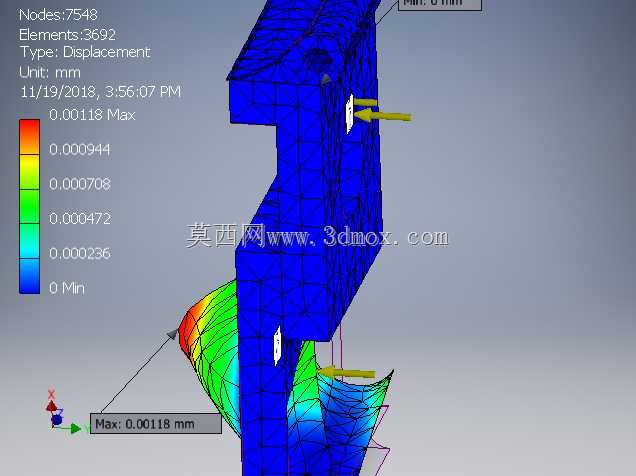

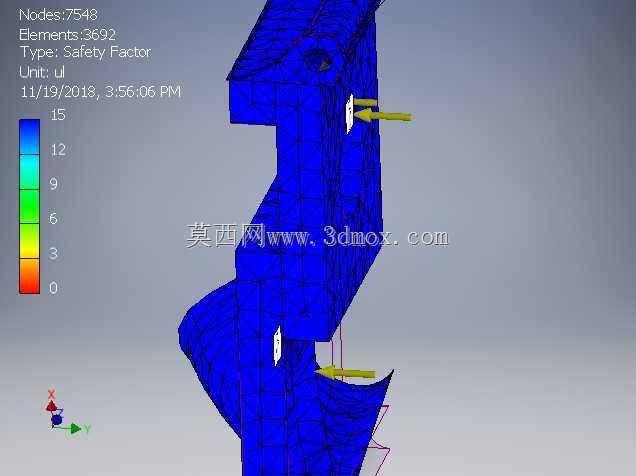

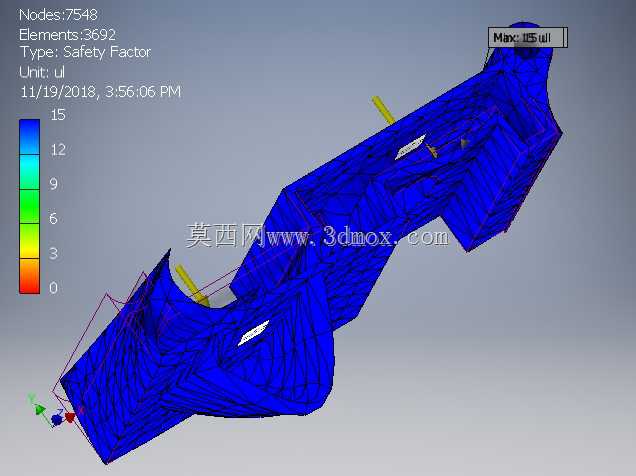

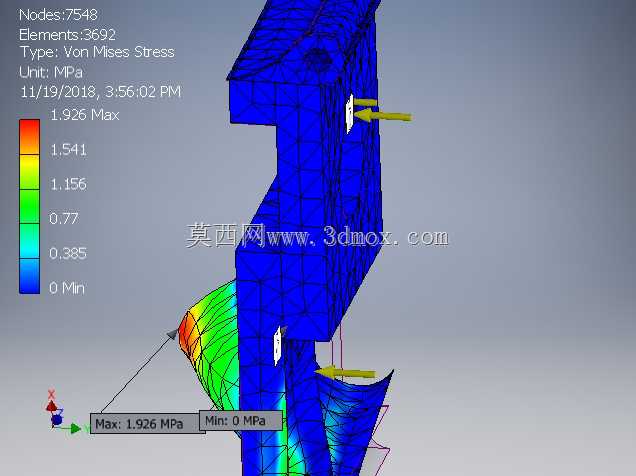

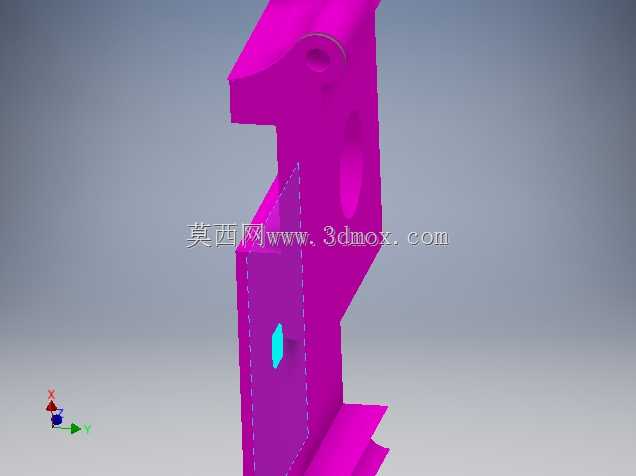

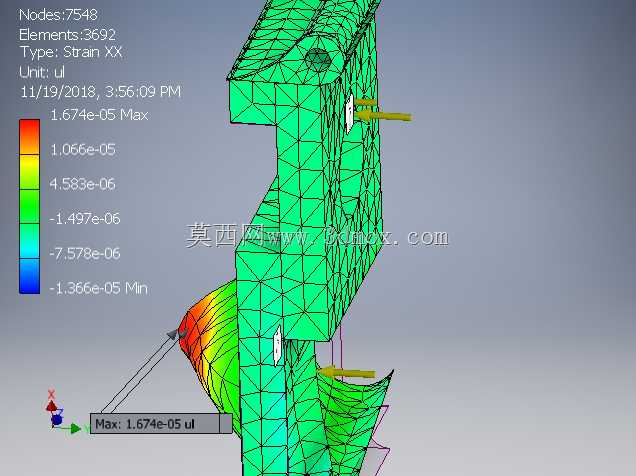

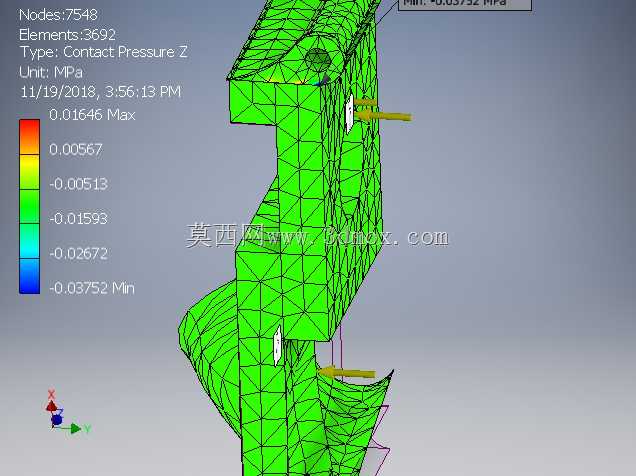

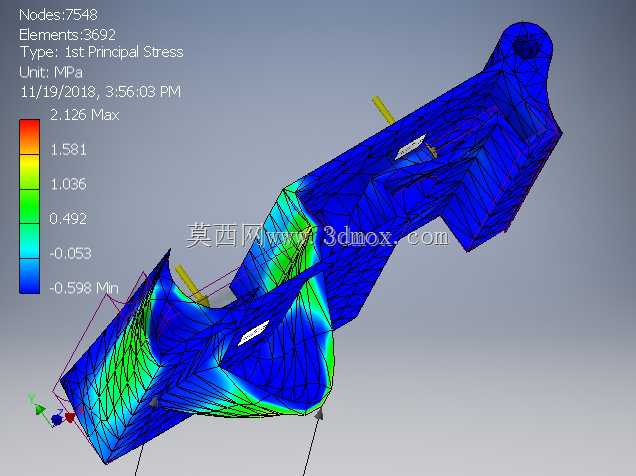

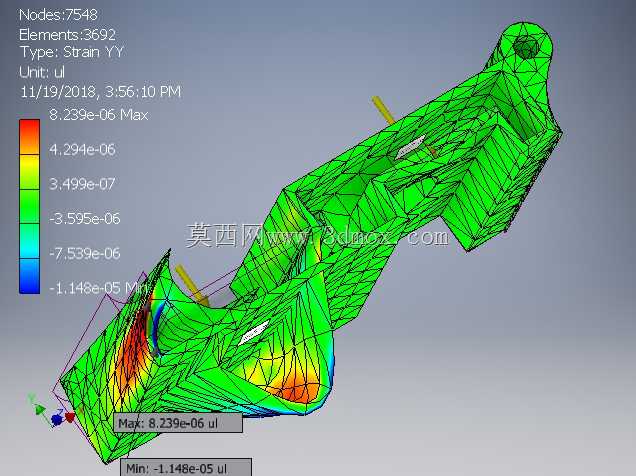

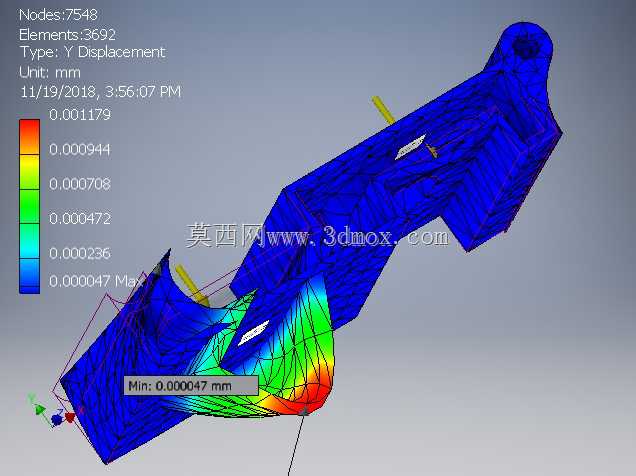

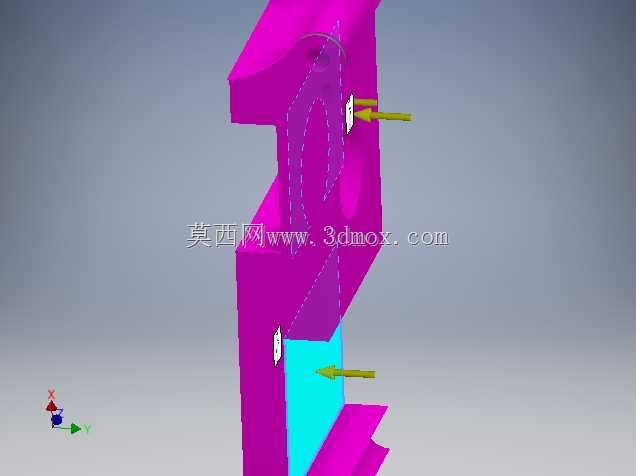

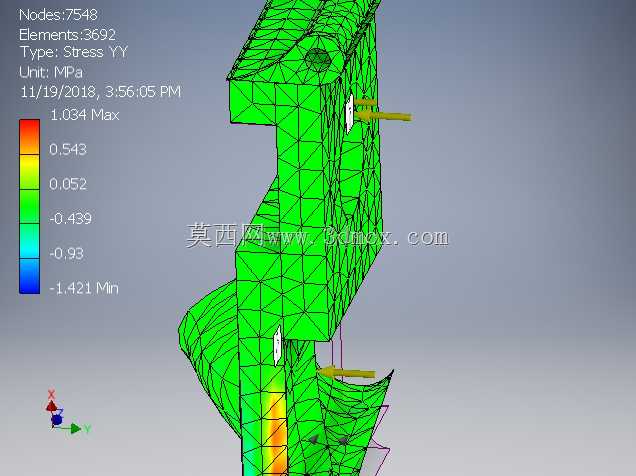

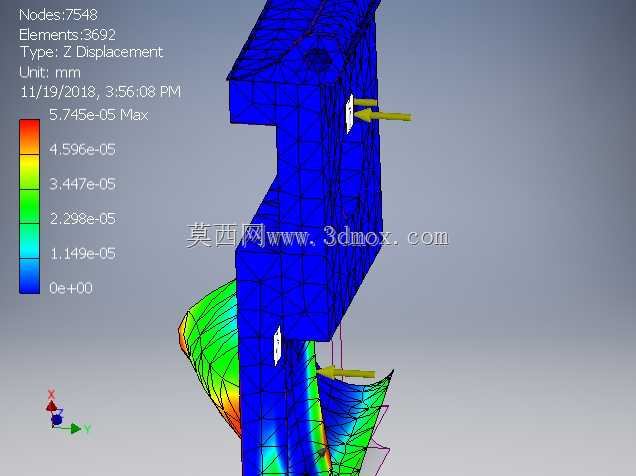

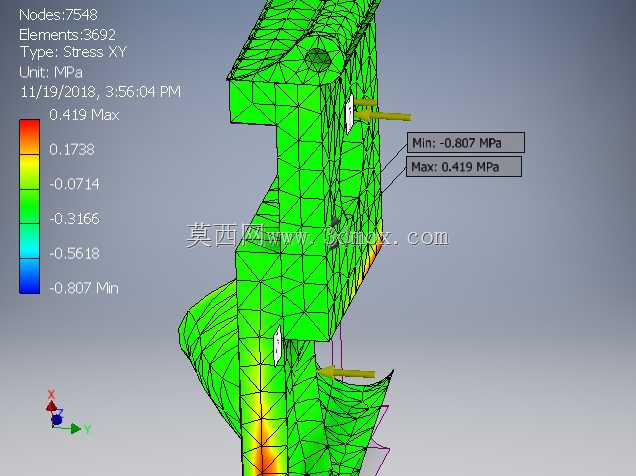

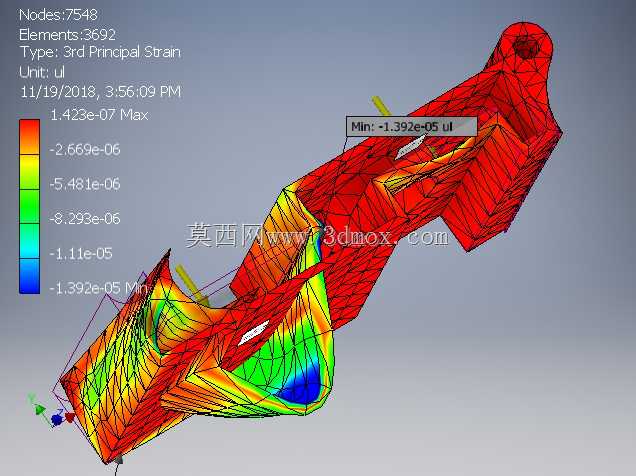

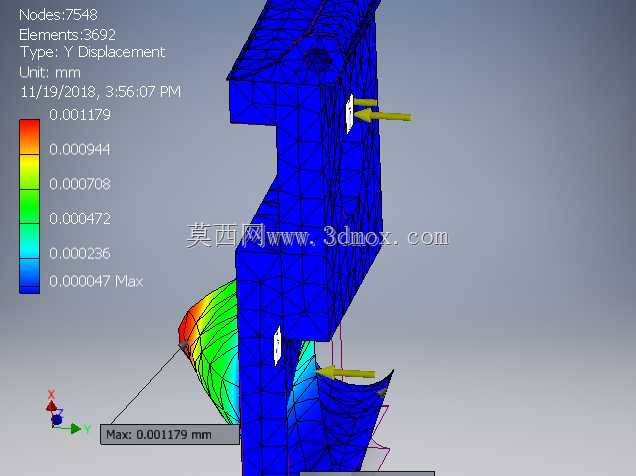

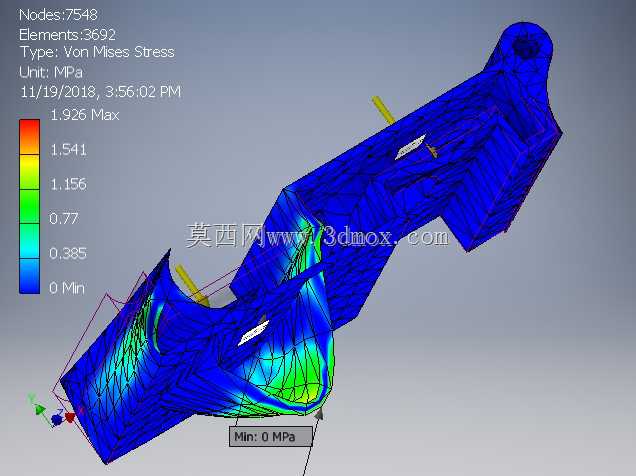

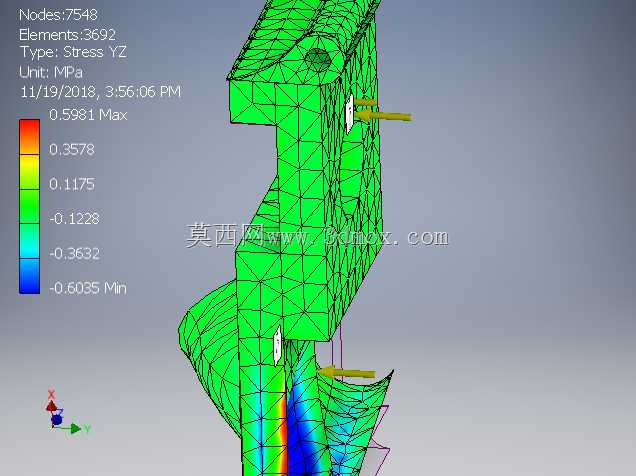

这类带双侧法兰的轴套类零件，在液压管路对接、泵组进出油口连接、中型设备机架定位装配场景中应用十分广泛，区别于普通无衬套的平法兰结构，中间延伸的筒身部分可直接穿入待连接板的预制安装孔内，无需额外加装定位套即可完成两对接面的同轴度找正，能大幅降低现场装配时的调整工时。从结构设计逻辑来看，两端法兰盘的外径做了等径处理，安装时无需区分正反方向，可适配两侧安装空间局促、无法预留法兰对位操作余量的工况，筒身外壁预留的环形槽位可嵌入O型密封圈或聚四氟乙烯挡圈，对接压紧后能阻断介质沿安装孔缝隙的渗漏路径，相比传统平面密封结构，抗振动松动的表现更稳定，适配压力区间在0.6MPa到2.5MPa的流体输送场景。设计阶段需要重点控制几个核心尺寸边界：首先是筒身的外径公差，需匹配安装孔的H7级公差带，间隙控制在0.02mm到0.05mm之间，间隙过大会导致对接后同轴度偏差，引发连接螺栓受额外剪切力，间隙过小则会造成装配时卡滞，无法顺利穿入安装孔；其次是两端法兰的厚度，需根据额定压紧力核算，避免螺栓锁紧时法兰面发生翘曲变形，导致密封失效；内孔的粗糙度需控制在Ra1.6以内，若作为导向轴套使用时，内孔可预留0.3mm的精加工余量，现场装配后配合铰刀完成最终修配，保证与导向轴的滑动配合间隙。实际选型应用时，要注意安装面的平面度需控制在0.1mm以内，若对接面存在焊接变形或加工残留的凸起，需提前打磨平整，否则法兰压紧后会出现局部应力集中，长期受管路振动影响容易出现法兰根部开裂的问题。筒身的有效长度需与待连接的两层板总厚度匹配，伸出长度过长会导致法兰无法完全贴合安装面，密封失效，伸出长度过短则无法起到径向定位的作用，通常设计时筒身长度比两层板总厚度大0.1mm到0.2mm，压紧后可产生轻微的过盈配合，进一步提升连接的刚性。这类结构相比普通的平法兰加独立定位套的组合方案，零件集成度更高，减少了装配时的零件清点与选配环节，在批量生产的自动化设备装配线、工程机械液压系统改造、化工管路快改项目中，能有效降低现场装配的出错率，也减少了备件储备的品类数量。建模过程中，法兰与筒身的过渡位置做了R1.5的圆角处理，避免机加工时出现应力集中的尖角，同时也能消除热处理环节的开裂风险，法兰盘上的螺栓孔采用均匀分布设计，孔位公差控制在±0.1mm，可适配标准GB/T5782的六角头螺栓，无需定制专用紧固件。
