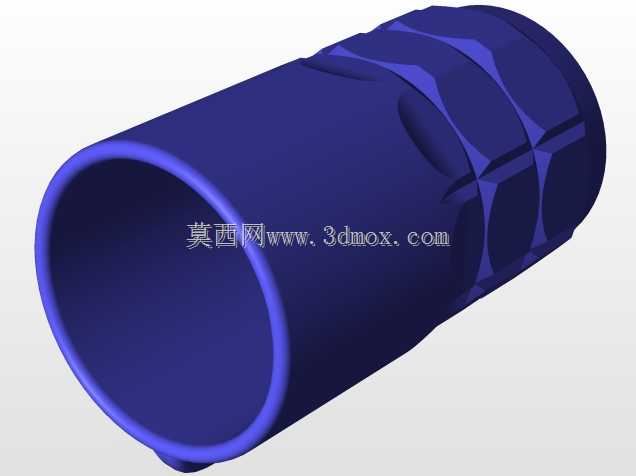

带防滑滚花结构的空心连接套筒

这款空心套筒类零件，在流体输送管路、手动工具接驳、轻工设备传动连接场景中都有广泛适配空间，日常选型时经常会遇到需要兼顾握持摩擦力与管路通径的需求，这款结构的设计刚好覆盖了这类使用痛点。从实际使用场景出发，这类套筒常作为管路中间接驳件，两端可适配同管径的硬管或软管，内部光滑的通孔结构保证流体或穿装杆件通行无阻碍，内壁的均匀壁厚设计可以承受常规工况下的径向压力，不会因为局部壁厚差导致受压变形渗漏。外表面的防滑结构设计没有采用传统的全周直纹滚花，而是做了分段式的内凹菱形防滑槽，这种结构相比凸起滚花有几个明显优势：一是不会因为凸起棱边在装配时刮伤操作人员手套或皮肤，二是内凹槽在沾有少量油污或切削液的工况下，依然能提供足够的旋转握持摩擦力，手动拧紧接驳时不需要额外借助扳手就能达到足够的预紧力，小口径管路装配场景下能有效提升装配效率。设计阶段做结构建模时，优先保证了内孔的圆柱度公差，两端端口做了微小的倒角处理，既可以去除加工毛刺，也能在对接管件时起到导向作用，避免硬插导致的密封圈切边问题。安装边界上，套筒整体为等外径圆柱结构，没有外凸的结构特征，安装时不需要预留额外的侧向操作空间，只要保证轴向的对接长度即可，在排布紧凑的管路集群里也能顺利安装，不会和相邻的管路或结构件产生干涉。壁厚取值兼顾了结构强度与轻量化需求，常规金属材质加工下可以承受1.6MPa以内的工作压力，完全覆盖民用管路、普通气动回路的使用压力范围，外表面的防滑槽深度经过合理设定，不会因为开槽过深导致局部壁厚不足影响结构强度，也不会因为槽深太浅失去防滑效果，槽与槽之间的过渡做了圆角处理，避免应力集中导致的受力开裂问题。这类结构如果采用塑料材质注塑加工，脱模斜度的设定也可以顺着防滑槽的走向布置，不会影响外观纹理的完整性，适配不同加工工艺的生产需求。
