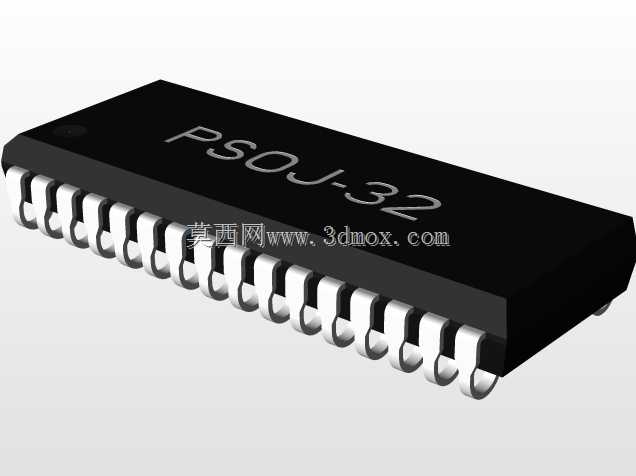

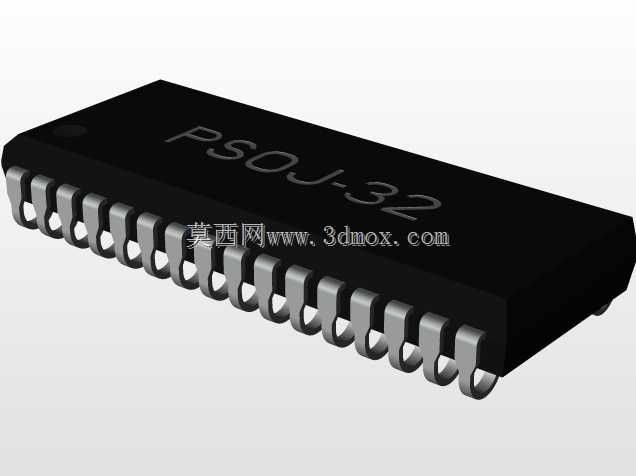

PSOJ32贴片SOP封装芯片三维结构

做消费电子、工业控制板卡PCB布局的时候，最容易踩的坑就是贴片IC的封装尺寸偏差，很多新手工程师直接调用通用封装库，忽略了特定料号的引脚共面度、本体公差，最后打样回来要么引脚虚焊，要么本体和周边丝印、结构件干涉，这款PSOJ32的三维结构就是针对这类窄节距贴片IC做的1:1还原建模，完全匹配实际量产元件的外形边界。

从实际应用场景来看，这类32引脚的贴片SOJ封装芯片，大多用在小型化工控采集板、便携检测设备的主控板、消费类数码产品的信号处理模块上，因为采用J型向内弯折的引脚，相比传统鸥翼引脚的SOP封装，占用PCB板的横向面积更小，同时引脚的机械强度更高，在有轻微振动的工业使用场景下，引脚脱焊的概率比普通SOP封装低不少。建模的时候特意还原了J型引脚的弯折弧度，每个引脚的厚度、引脚之间的节距都严格按照实际元件的尺寸做了约束，1.27mm的引脚节距刚好匹配常规2层板、4层板的走线宽度要求，两个引脚之间刚好可以走一条0.2mm宽度的信号线，不会出现线宽不足导致的生产不良。

外形尺寸上，本体长度21.21mm、宽度7.57mm，建模的时候特意把本体的边角倒角、顶面的丝印标识位置都做了还原，在做结构干涉检查的时候，可以直接导入PCB结构文件，核对芯片顶面和设备外壳、屏蔽罩之间的安全距离，避免出现外壳顶住芯片本体导致的装配应力，长期使用下损坏芯片内部晶圆。安装边界的约束上，除了引脚焊盘的位置尺寸，还预留了回流焊过程中元件的轻微位移公差，在做PCB封装设计的时候，可以直接参考这个三维模型的引脚位置调整焊盘的长宽和钢网开口尺寸，尤其是J型引脚的爬锡面位置，钢网开口如果偏外容易导致锡膏外溢造成引脚连锡，偏内又会导致焊锡量不足虚焊，三维模型里的引脚弯折位置刚好可以作为焊盘设计的参考基准。

很多工程师在做板卡三维预装配的时候，往往忽略芯片本体的高度差，这款模型还原了芯片的实际本体高度，在堆叠布局的时候，可以准确评估上层板、屏蔽罩的安装高度，尤其是在高密度布局的便携设备里，毫米级的高度差就可能导致整个结构方案推倒重来，精准的元件三维模型可以在设计前期就规避这类干涉问题，减少打样迭代的次数。另外这类SOJ封装的芯片在波峰焊或者回流焊的过程中，本体的受热变形量和引脚的共面度有直接关系，模型里每个引脚的底面都做了共面约束，在做焊盘平整度仿真的时候，可以直接作为元件侧的基准参考，不需要再额外调整引脚的平面度参数。
