PTSOP50贴片SMD芯片三维结构设计

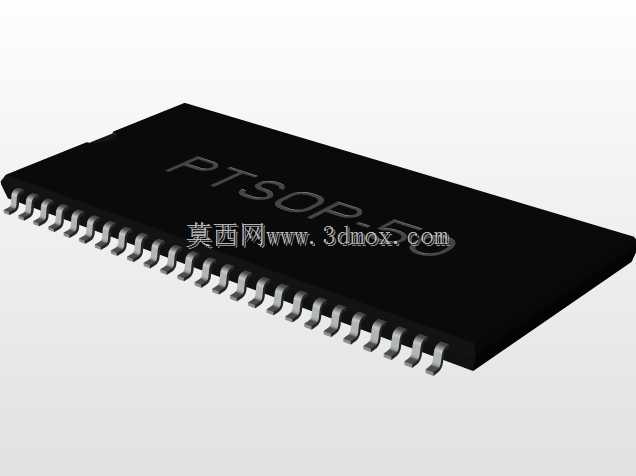

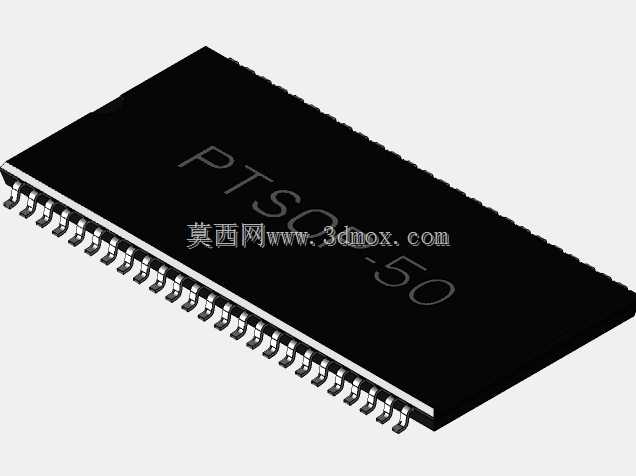

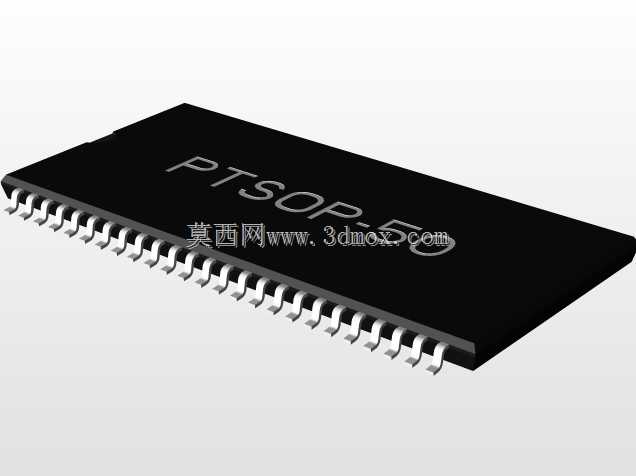

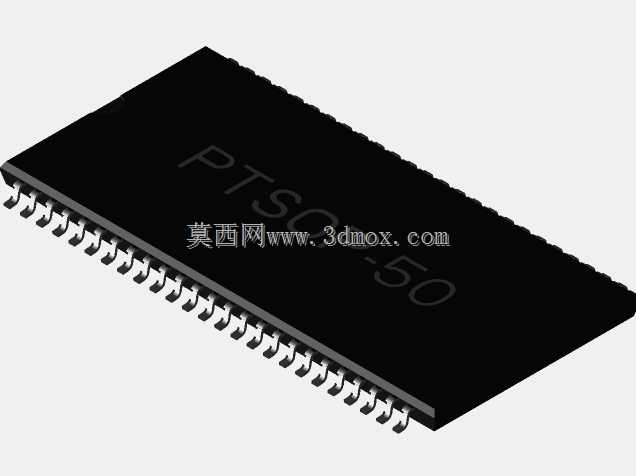

在消费电子、工业控制板卡的PCB布局设计环节，表面贴装器件的封装尺寸精度直接决定了SMT产线的良率与板卡整体的空间利用率，这款PTSOP封装的50引脚SMD芯片模型，完全贴合量产级封装的实际结构特征，可直接用于PCB布局的干涉校验、结构件适配设计以及整机装配的空间模拟。从实际应用场景来看，这类薄型小尺寸贴片封装芯片常被用于存储模块、接口转换电路、低端主控单元中，相比传统直插封装，其贴装效率更高，占用板卡面积更小，适合高密度布板的便携类电子设备、嵌入式控制模块使用。设计这款模型时，优先还原了量产封装的核心安装边界：引脚节距严格控制在0.8mm，整体封装长度为21.45mm、宽度为10.16mm，引脚采用翼型向外延伸的结构，每个引脚的成型角度、伸出长度都匹配SMT回流焊的工艺要求，避免设计阶段出现引脚与焊盘对位偏差、引脚共面度不足导致的虚焊问题。模型的塑封主体部分还原了真实芯片的哑光黑胶体外观，表面的标识区域做了平整化处理，可根据实际使用的芯片型号添加丝印标识，两侧的引脚排布完全对称，每侧25个引脚的间距误差控制在建模精度允许范围内，能直接导入PCB设计软件做封装匹配校验。在结构设计思路上，没有做多余的工艺简化，而是保留了引脚与塑封体结合处的过渡结构，这部分结构在做板卡热仿真、结构应力分析时是关键的受力区域，当板卡受外力弯折、温变产生形变时，引脚根部的应力集中情况可通过该模型直接模拟，提前评估封装的抗形变能力，避免后期量产时出现引脚断裂、焊点脱落的问题。对于做整机结构设计的工程师来说，该模型可直接用于评估芯片与周边屏蔽罩、散热片、结构立柱的安全间隙，尤其是在做超薄类电子产品设计时，芯片的塑封体高度、引脚伸出后的整体高度都做了精准还原，能有效避免设计阶段出现元器件与外壳干涉、散热空间预留不足的问题。不同于简化的封装轮廓模型，这款模型的引脚弧度、塑封体边缘的倒角都完全参照实际量产器件的尺寸制作，不管是用于教学演示封装结构，还是用于实际产品的设计校验，都能满足精度要求，不需要二次调整尺寸即可直接调用。
