0805规格贴片MLCC电容三维结构

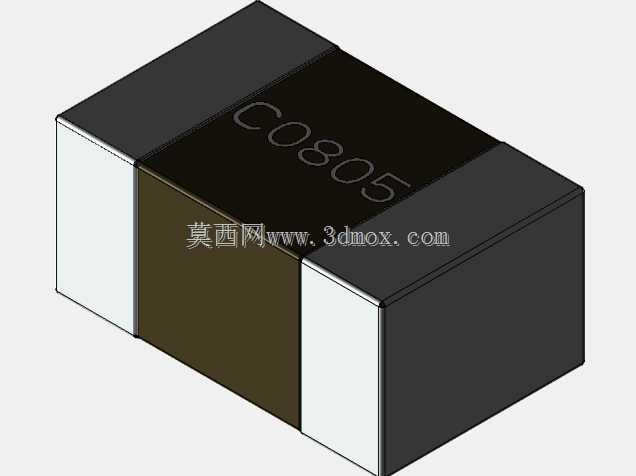

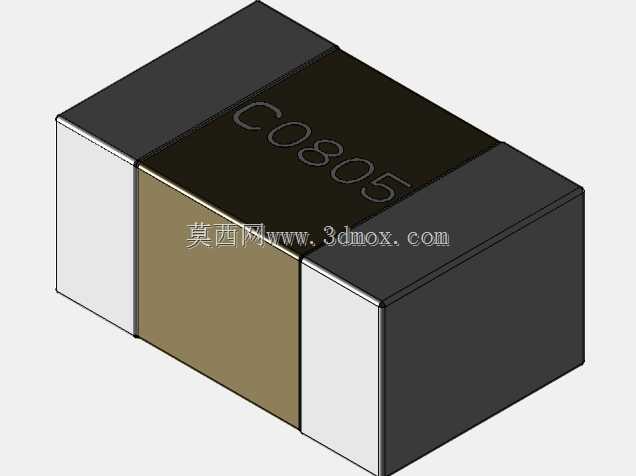

在消费电子、工业控制板卡、车载电子模块的PCB布局布线环节，0805封装的多层陶瓷贴片电容是应用频次极高的无源器件，这类器件的三维结构建模精度，直接影响SMT产线钢网开孔、器件干涉检查、整板热仿真的最终结果。不同于插件电容的引脚式安装，这款贴片MLCC采用端电极焊接的表贴安装方式，建模时严格遵循实际量产器件的外形边界：本体长度2.01mm，宽度1.25mm，高度0.94mm，两端的白色端电极区域预留了标准焊盘搭接尺寸，建模过程中特意还原了端电极与陶瓷本体的衔接倒角，避免仿真或装配检查时出现尖锐边导致的干涉误判。

从设计思路来看，这款模型没有做过度的外观美化，完全贴合实物的结构特征：黑色陶瓷本体表面印有清晰的规格标识，端电极的厚度、陶瓷本体的分层边界都按照实际物料的剖面结构做了还原，既保证了外观辨识度，也能满足结构设计阶段的装配校验需求。在实际选型应用中，这类0805封装MLCC常被用于电源回路的去耦、信号链路的滤波、高频电路的匹配，不同容值的同封装器件外形尺寸完全一致，因此这个标准化的三维模型可以覆盖整个0805封装系列MLCC的布局占位需求，结构工程师在做PCB器件库搭建时，不需要针对同封装不同参数的电容重复建模，直接调用即可完成布局占位。

考虑到SMT生产环节的工艺要求，建模时特意将器件底部与PCB贴合的平面做了平面度约束，端电极的下表面与本体底面保持齐平，避免出现模型底部凸起导致的焊盘间隙计算错误；同时本体的边角做了符合实际物料的微小圆角处理，还原了陶瓷器件烧结后的真实外形，不会出现直角锐边导致的装配仿真碰撞误报。在高密度板卡布局场景下，这款模型的精确尺寸可以帮助工程师提前预判器件与周边走线、接插件、结构件的安全距离，尤其是在板卡高度受限的便携设备设计中，0.94mm的本体高度可以直接用于整板的堆叠高度校验，避免后期打样出现器件顶壳、装配干涉的问题。

不同于很多简化的封装占位模型，这个三维结构完整还原了贴片电容的外观细节，既可以用于结构设计阶段的装配检查，也能用于产品宣传、教学演示环节的实物展示，端电极与陶瓷本体的材质区分也做了明确的结构划分，方便后续做材质赋予、渲染出图的工作。在做板级热仿真时，模型的体积、材质参数匹配实际物料，也能提升仿真结果的准确度，帮助工程师评估电容在不同工作温度下的布局合理性。
