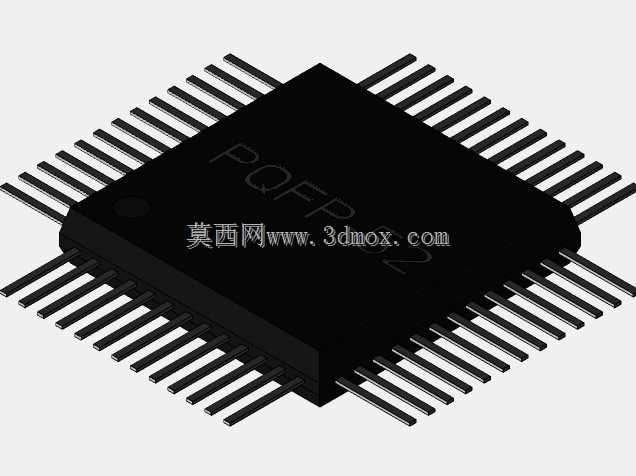

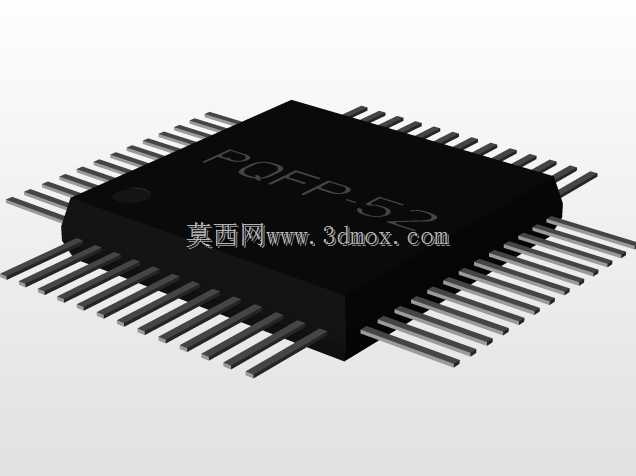

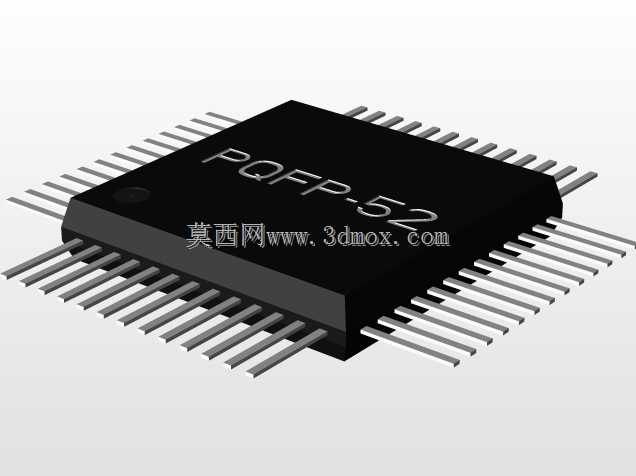

PQFP52引脚SMD封装芯片三维结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装类芯片的封装三维模型是结构干涉校验、焊盘匹配设计、生产钢网开制的核心参考依据，这款PQFP52引脚的贴片封装结构，完全贴合量产SMD工艺的实际安装要求，能帮助结构工程师在Layout前期就完成器件与周边壳体、接插件、散热结构的空间避让校验，避免后期打样出现元器件顶壳、焊盘偏移、引脚共面度不足等量产问题。从设计逻辑来看，这款封装严格遵循1mm引脚间距的行业通用规范，本体尺寸控制在14mm×14mm见方，引脚采用直长式 gull wing 结构，每侧均匀排布13根引脚，合计52个信号引出端，引脚伸出长度、弯折弧度、末端共面度都完全匹配回流焊工艺的公差要求，建模时特意还原了引脚根部与塑封本体结合处的微小过渡圆角，以及塑封本体表面的标识区域凹陷，避免简化模型导致的装配仿真误差。实际选型应用中，这类PQFP封装的芯片多用于微控制器、接口转换芯片、中小规模逻辑器件的承载，在板卡堆叠设计时，需要预留引脚外侧至少0.5mm的焊盘走线空间，本体上方若加装散热片，需要保证散热片与塑封本体的接触平面度公差在0.1mm以内，同时要避开引脚焊接区域防止短路。建模过程中没有做过度的几何简化，引脚的厚度、塑封本体的边角脱模斜度都按照实际器件的开模参数还原，能直接导入热仿真软件做器件工作时的温度场分布模拟，也能用于自动化贴片机的吸嘴取件路径仿真，验证吸嘴吸附面与芯片本体中心的重合度，减少贴片过程中的抛料率。很多初级工程师做PCB结构设计时，常忽略封装模型的尺寸精度，随意用简化方块代替芯片本体，往往导致后期组装时芯片与周边加固筋位、屏蔽罩支架发生干涉，这款高精度的封装模型，能覆盖从原理图封装匹配、PCB布局布线、结构件干涉检查到SMT生产制程仿真的全流程需求，不管是做手持消费类电子产品的紧凑结构设计，还是工业控制板的宽温域可靠性设计，都能提供准确的空间尺寸参考，减少反复改板的次数，缩短产品从设计到量产的周期。在安装边界的设定上，模型还原了芯片底部与PCB表面贴合的0.1mm间隙，这个间隙是回流焊过程中焊锡爬升、助焊剂挥发的必要空间，建模时特意保留了这个尺寸细节，避免仿真时出现芯片与PCB板面完全零间隙贴合的错误，影响焊接可靠性的仿真结果。
