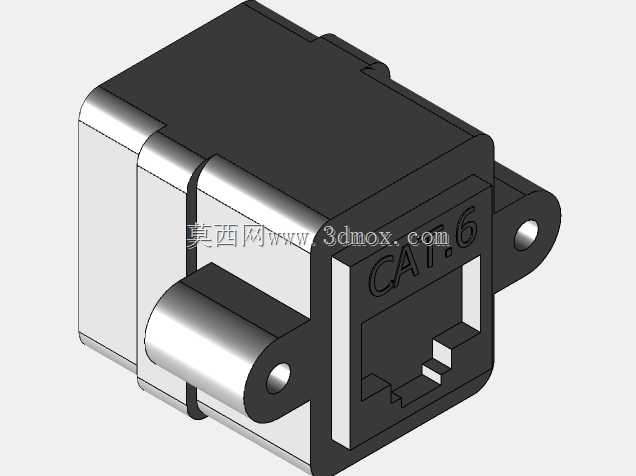

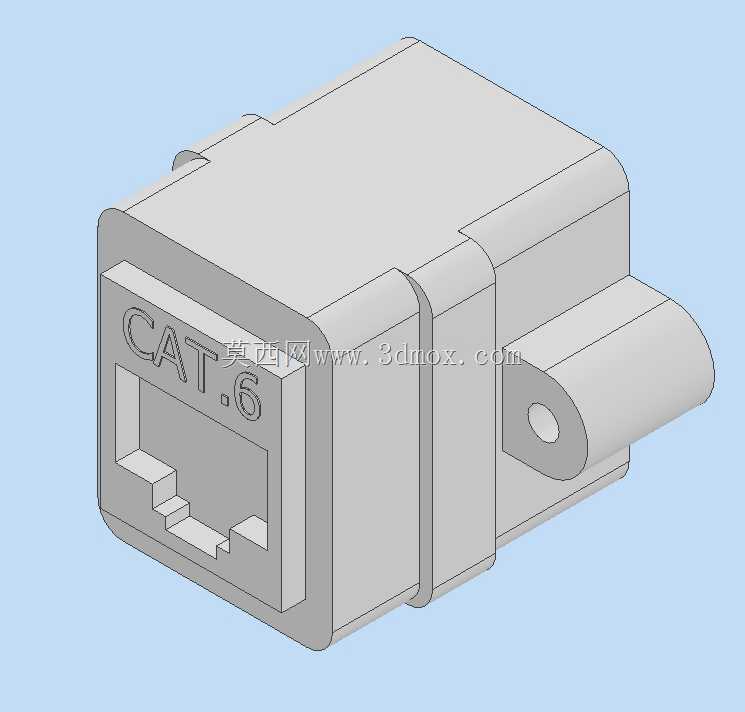

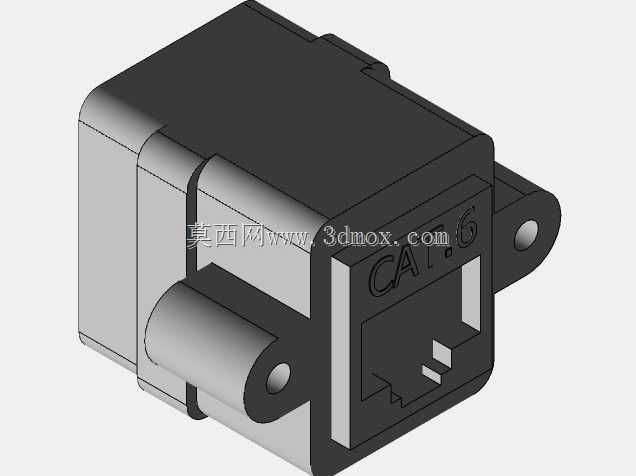

CAT6类RJ45双内螺纹直通对接连接器

这款RJ45双内螺纹直通对接件，主要应用在综合布线工程、机柜内部线缆续接、工业控制柜网络端口延伸、安防监控设备网络链路搭建等场景，解决现场预制网线长度不足、端口位置受限无法直接插接的实际问题，无需额外压接水晶头即可实现两段网线的稳定导通，降低现场施工的端接失误率。从功能特性来看，产品两端均为标准RJ45内接口，适配CAT6等级的八芯网线传输要求，可满足千兆以太网的信号传输带宽需求，接口内部的触点排布遵循TIA/EIA-568布线标准，插合后触点对位精度控制在0.1mm以内，避免因接触错位导致的丢包、回波损耗超标问题。侧面带安装固定耳，耳孔为标准通孔结构，可通过M3螺丝将对接件固定在机柜理线架、设备面板或者DIN导轨安装座上，避免线缆拉扯导致的接口松脱，固定耳与主体为一体化结构，抗拉扯强度可满足15N以上的横向拉力不发生形变。设计过程中优先考虑了现场安装的操作便利性，主体外壳采用方正带圆角的造型，边角做R1.5的圆角处理，既避免锐边划伤施工人员线缆绝缘层，也能在密集布线场景下减少相邻线缆的剐蹭。主体中部的环形凸起为限位结构，在嵌入式面板安装时可卡入面板开孔的定位槽，限制对接件的轴向窜动，安装时无需额外调整轴向位置即可实现端面与面板齐平。外形尺寸方面，主体截面宽度与高度均为16mm，总长度不含尾部出线结构为28mm，固定耳中心距主体端面的距离为10mm，安装开孔尺寸适配标准16mm*16mm的面板方孔，在高密度配线架上安装时，相邻对接件的中心距可控制在20mm以内，不会出现相邻接口干涉的问题。接口内部的塑胶卡槽做了导向倒角设计，水晶头插入时可自动对位，插入力控制在20N以内，拔出力不小于8N，既保证插接顺畅，也能避免日常使用中因轻微震动导致接头脱落。外壳壁厚均匀控制在1.8mm，既保证整体结构强度，也不会因壁厚过大导致外形尺寸冗余，在狭小的设备仓内部也能顺利完成安装。
