高清USB工业摄像机结构设计方案

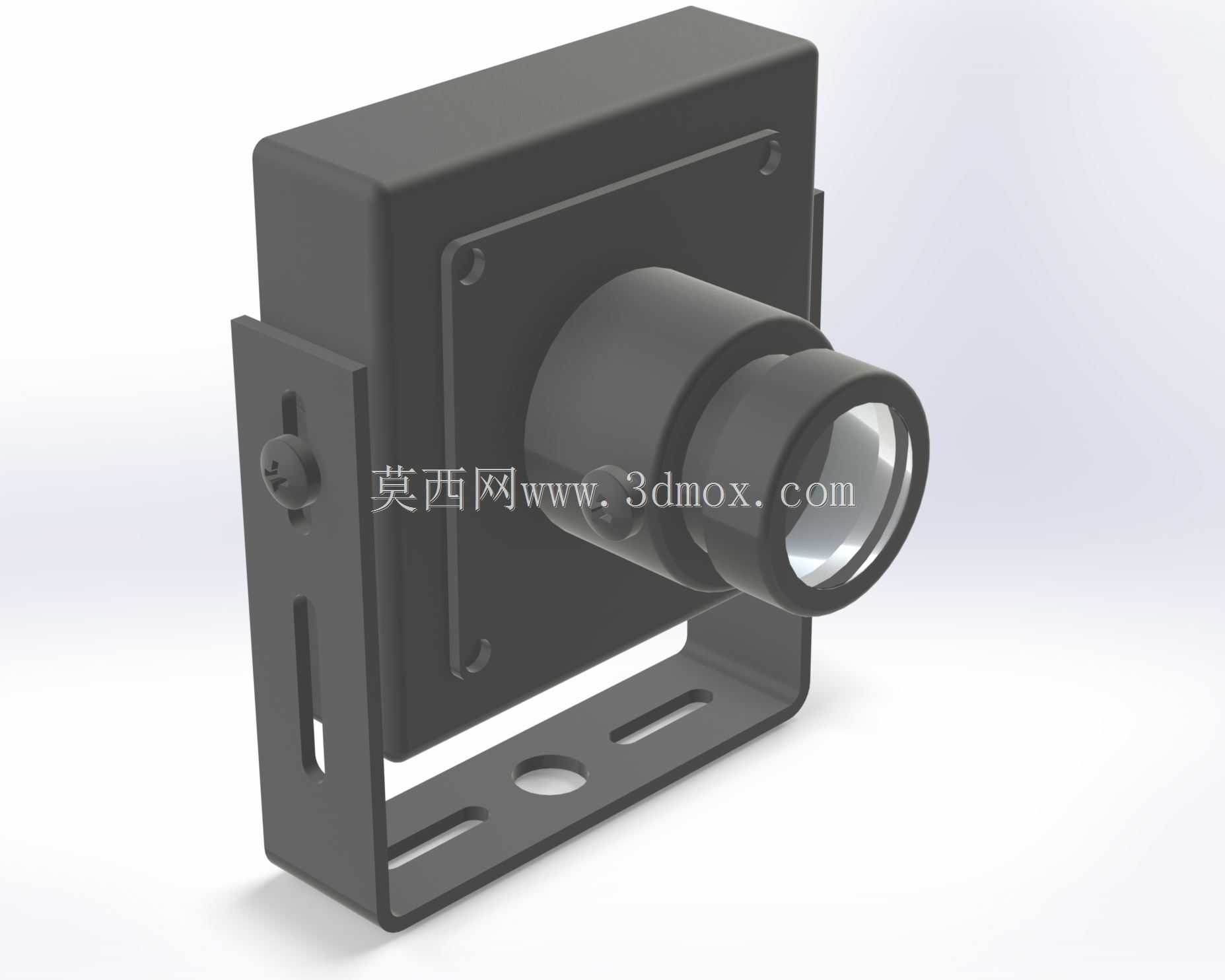

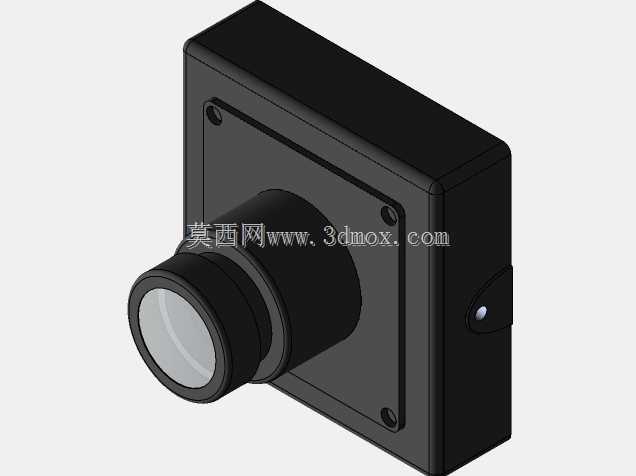

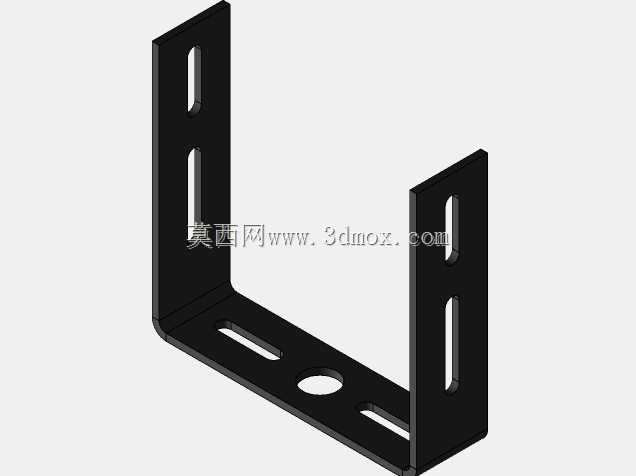

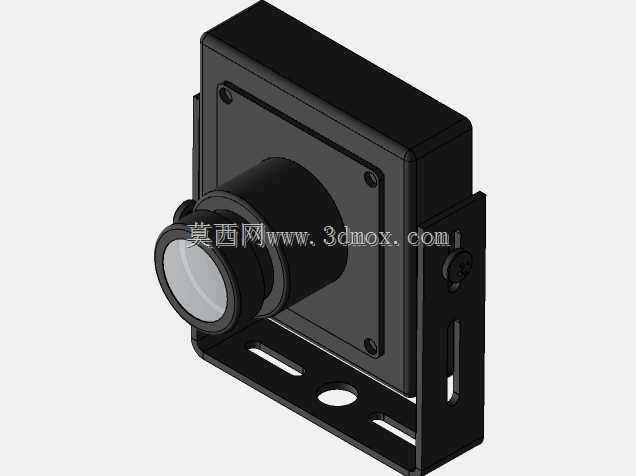

这款高清USB摄像机的结构设计，首先围绕工业现场的影像采集需求展开，适配设备视觉检测、工位画面监控、小型设备图像录入等多类场景，不需要额外配置采集卡，通过标准USB接口即可完成供电与数据传输，大幅降低现场部署的布线难度。从结构布局来看，主体采用方形封闭壳体设计，将感光元件、处理电路板完全容纳在壳体内，壳体边角做小圆弧过渡，既避免锐边在安装调试过程中划伤操作人员，也能减少壳体应力集中，提升日常使用中的抗磕碰能力。前端镜头采用多级镜筒嵌套结构，可通过旋转镜筒调整焦距，适配不同工作距离的拍摄需求，镜筒与壳体的衔接处做限位结构，避免调焦过程中镜筒脱落或内部进灰。配套的安装支架采用U型折弯结构，支架两侧开设竖向长槽，通过侧面锁紧旋钮即可调整摄像机的俯仰拍摄角度，松开旋钮后可在0到90度范围内任意锁止角度，满足不同高度、不同朝向的拍摄需求。支架底部开设三个不同方向的长条形安装孔，可兼容不同孔距的安装面板，不管是固定在设备机架型材上，还是安装在独立工作台的立板上，都不需要额外加工转接板，直接通过螺栓即可完成固定。壳体背部预留标准安装螺孔，除了配套的U型支架外，也可兼容常规的相机云台、小型升降支架，拓展不同的安装方式。设计过程中充分考虑了设备的散热需求，壳体采用金属材质，可将内部电路板工作产生的热量快速导出，避免长时间连续工作出现过热降频的问题，同时金属壳体也能起到一定的电磁屏蔽作用，减少工业现场复杂电磁环境对图像传输的干扰，保证画面传输稳定。镜头前端预留滤光片安装位，可根据使用场景更换不同波段的滤光片，适配红外补光、特定光源检测等特殊使用需求。整体结构没有冗余的突出部件，整体外形紧凑，可在狭小的设备内部空间完成安装，不会和周边的运动部件产生干涉，安装边界可适配大部分小型自动化设备的视觉工位安装空间，不需要对原有设备结构做大幅改动即可完成加装。
