台式电脑主板IO接口金属屏蔽挡板

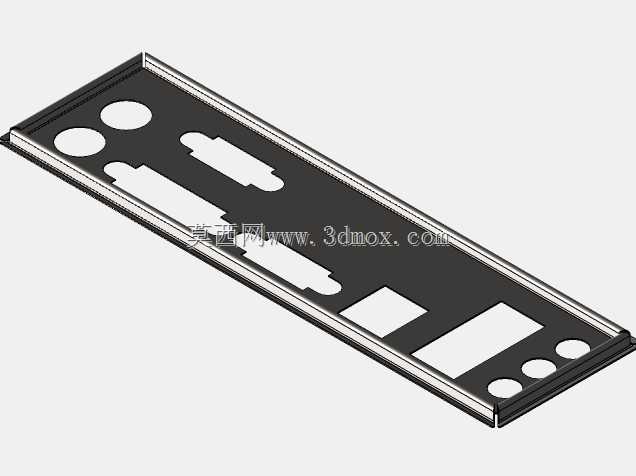

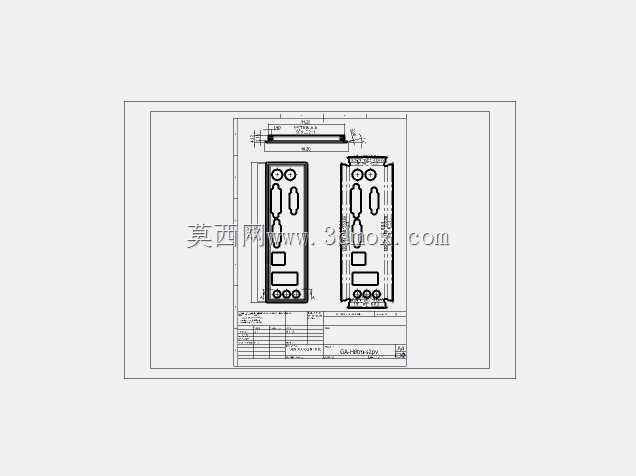

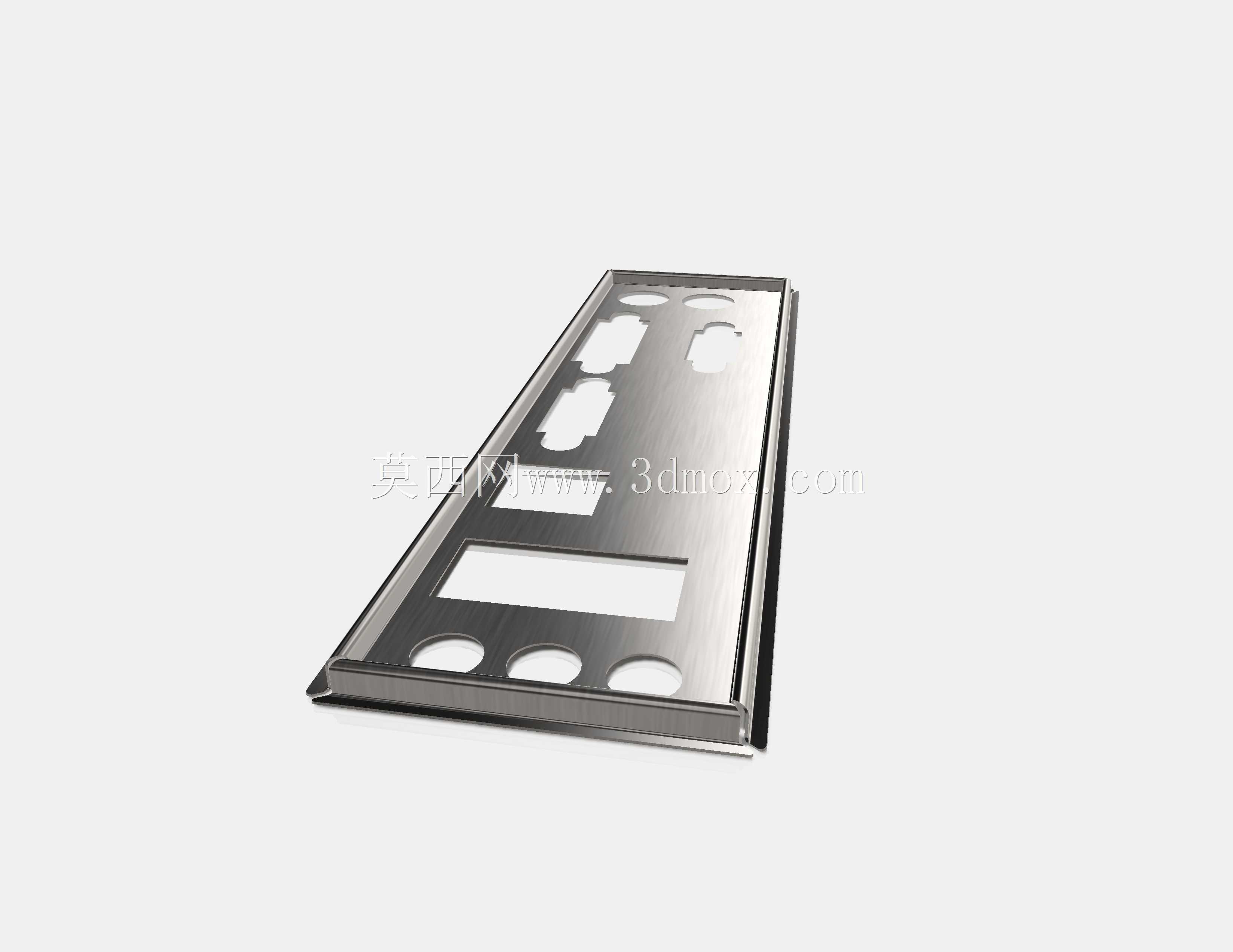

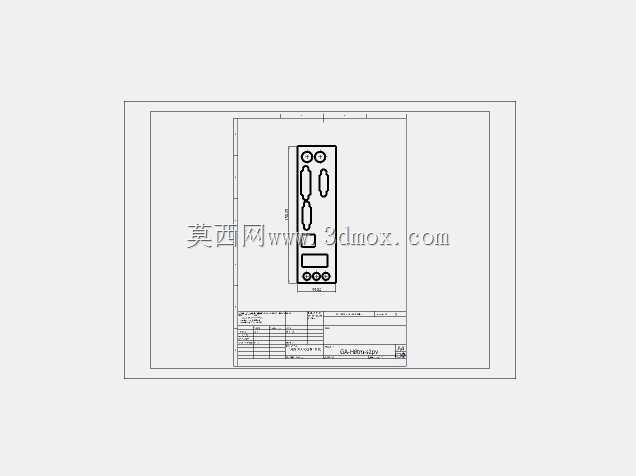

日常做PC结构配套设计时，主板IO挡板是很容易被忽略但直接影响装机体验和整机防护效果的小零件，很多新手做结构建模时往往只关注主板本身的固定孔位，忽略了挡板和机箱开口、主板接口排的匹配公差，最后装机时要么挡板卡不进机箱卡槽，要么接口和挡板开孔错位，导致外设插头插不到位。这款金属IO挡板采用一体冲压折弯成型工艺，基材选用冷轧钢板做表面镀镍处理，既保证足够的结构强度，安装后不会因为插拔外设出现变形，也能起到很好的电磁屏蔽作用，减少主板接口区域的电磁信号外泄，同时阻挡机箱外部的灰尘、蚊虫从接口缝隙进入机箱内部堆积。从安装边界来看，挡板整体外形完全匹配标准ATX、MATX机箱后置的IO开口尺寸，四周的折边做了微小的倒角处理，卡入机箱卡槽时不会刮手，也能避免和机箱钣金产生硬接触出现掉漆问题。开孔布局完全对应对应型号主板的后置接口排布，从最上方的视频输出接口、USB接口开孔，到中间的网线接口、音频接口开孔，再到下方预留的扩展接口位，每个开孔的边缘都做了内卷边处理，不会出现锋利的毛边割伤安装人员的手指，同时开孔和接口外围的间隙控制在1mm以内，既不会干涉接口的正常插拔，也能尽可能缩小缝隙提升防尘效果。在实际应用场景中，不管是商用台式机组装、工业控制计算机的机箱配套，还是DIY装机的配件替换，这款挡板都能完美适配对应型号的主板，安装时只需要先将挡板卡入机箱后置的IO卡槽，确认四周卡紧无松动后，再将主板对准铜柱固定，就能让所有后置接口正好从挡板对应开孔中穿出，不会出现偏移。设计过程中需要重点关注折弯处的R角控制，R角过大会导致挡板卡入机箱后出现凸起，和机箱面板贴合不严，R角过小则容易在折弯处出现应力集中，安装受力时出现开裂；同时挡板表面的导电处理要均匀，保证和机箱钣金接触后能可靠导通，真正实现电磁屏蔽的效果，避免主板高频工作时的电磁辐射从接口缝隙溢出，对周边的无线设备、音频设备产生信号干扰。另外挡板下部的三个圆形开孔对应音频输入输出、麦克风接口，长方形开孔对应网线和扩展接口，上方的异形开孔分别对应HDMI、DP、USB等不同规格的外接接口，每个开孔的位置度公差控制在0.2mm以内，完全满足主板安装后的位置偏差补偿需求，不会出现接口被挡板遮挡的问题。
