PS2接口鼠标圆形连接插座结构设计

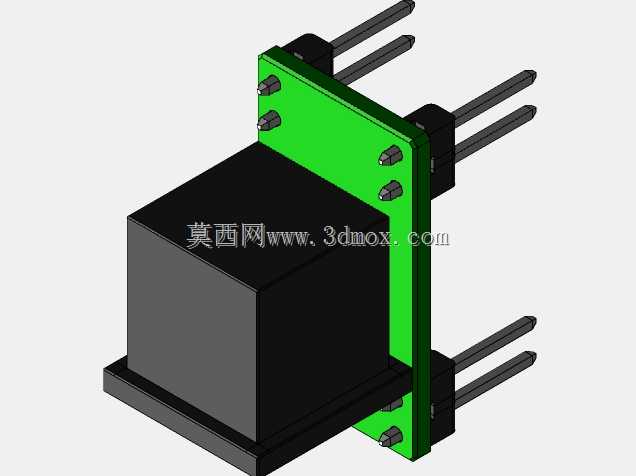

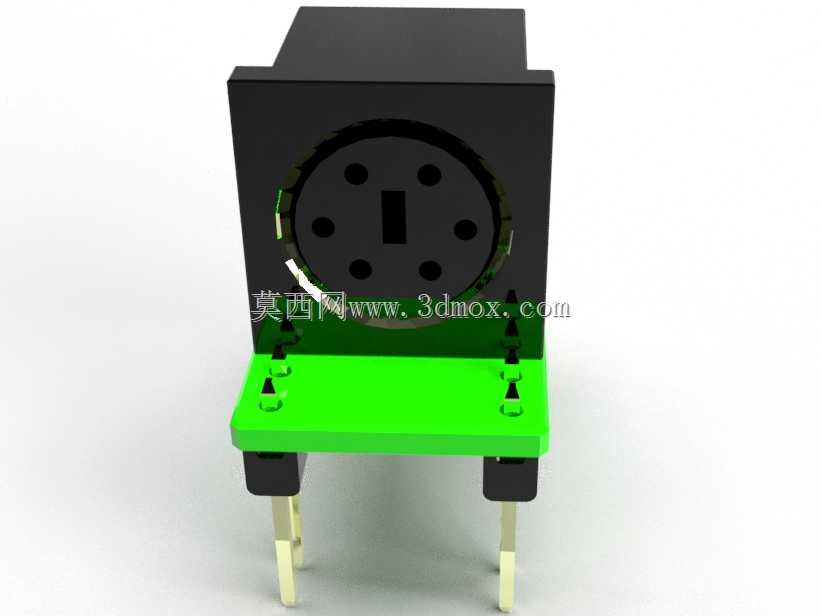

这款圆形接口接插件主要应用于老式台式电脑主板、工业控制人机界面、数控设备操作面板等需要外接PS2规格鼠标的硬件场景，在部分对USB接口占用有严格限制的工业控制场景中，这类专用接口插座仍有稳定的使用需求，能够避免多设备共用USB接口带来的通讯延迟问题，保障外设输入的稳定性。从功能特性来看，该插座采用6针圆形接触结构，中心设置防呆定位凸块，能够避免插头插反导致的针脚弯折、接触不良问题，插合后依靠接口内部的弹片结构提供保持力，常规插拔寿命可满足日常外设频繁连接的使用需求，接触端采用镀金处理降低接触电阻，避免长期使用后氧化导致的信号传输中断问题。设计过程中优先考虑PCB板端安装的适配性，底部伸出的直插式针脚严格遵循标准2.54mm焊盘间距设计，可直接适配常规厚度的玻纤PCB板波峰焊工艺，不需要额外定制焊盘规格；插座主体的黑色绝缘基座采用耐高温工程塑料注塑成型，能够承受波峰焊过程中的高温冲击，不会出现基座变形、针脚移位的问题。前端绿色的安装定位法兰设置了两个对称的固定孔，可通过螺丝将插座牢固固定在设备面板或PCB支架上，避免插拔过程中插座受力松动导致的焊盘脱落问题，法兰的突出高度经过精准计算，安装后接口端面刚好与设备外壳面板齐平，既不会突出面板影响外观，也不会内凹导致插头无法完全插合。外形尺寸方面，插座主体的方形基座边长控制在标准PS2接口安装尺寸范围内，不会占用过多PCB板上的布局空间，针脚伸出长度适配1.6mm标准厚度PCB的焊接要求，焊接后针脚露出焊盘的长度符合常规电子组装的剪脚工艺要求，不需要额外进行二次剪脚处理。在结构细节上，接口内部的针脚采用分叉式接触设计，插头插入时每根针脚都能与插头的接触pin形成双侧夹持，保证信号传输的可靠性，基座内部设置了针脚定位槽，避免注塑过程中针脚出现偏移，保证每个接触点位的位置精度，即使多次插拔后针脚也不会出现移位变形的问题。这类接插件在设计时还充分考虑了组装便利性，所有零部件均采用卡扣式装配结构，不需要额外使用胶水粘接，生产组装效率更高，同时也方便后期出现针脚损坏时的拆解维修，降低维护成本。
