麦克纳姆轮铝型材移动底盘结构设计

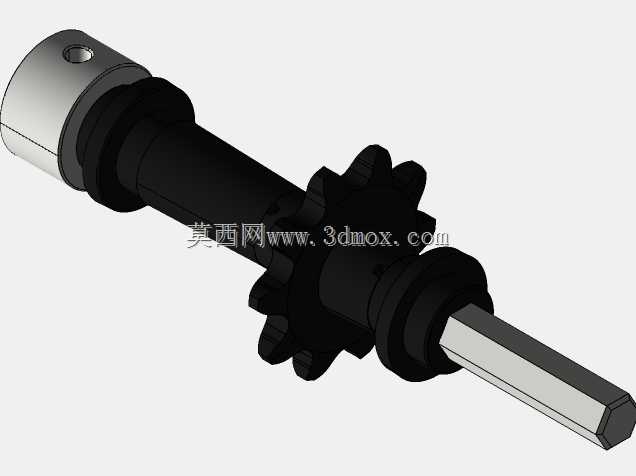

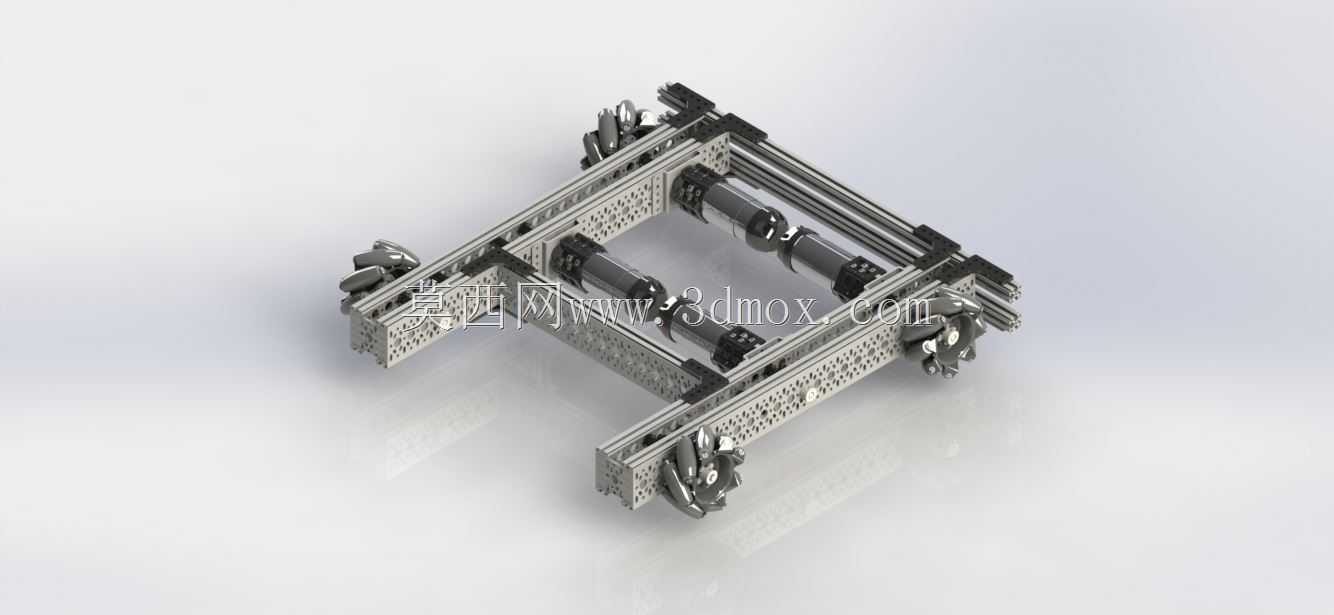

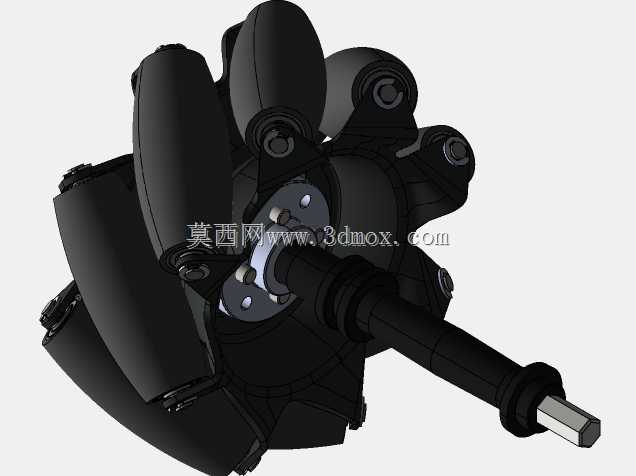

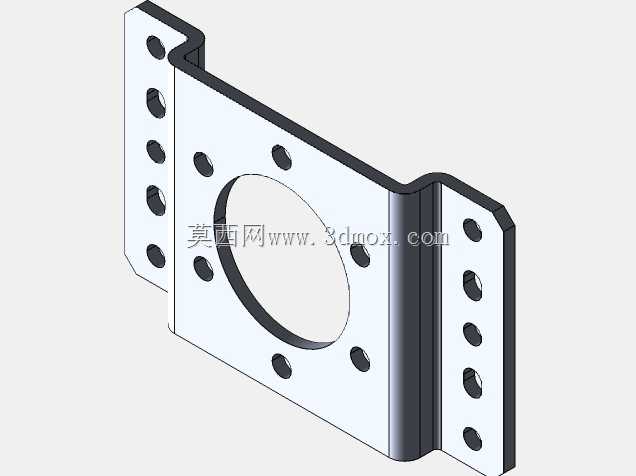

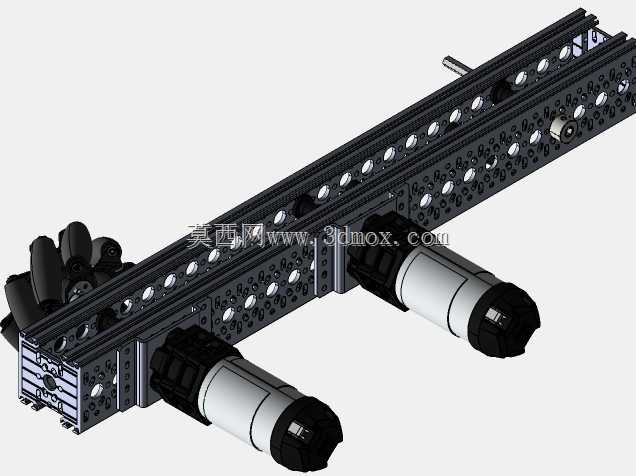

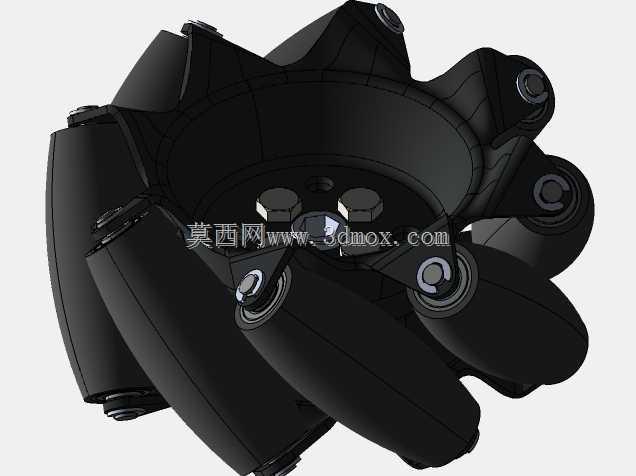

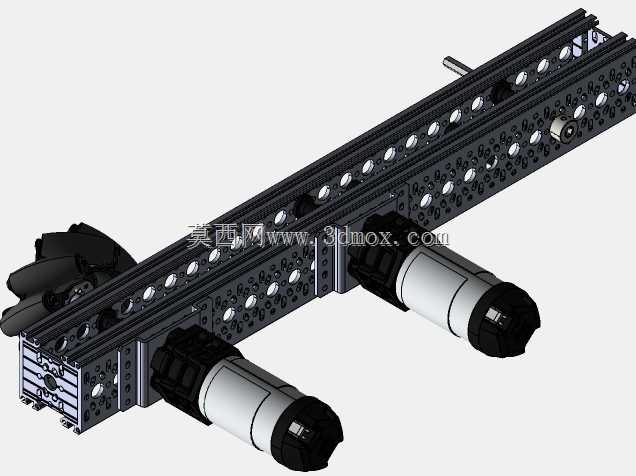

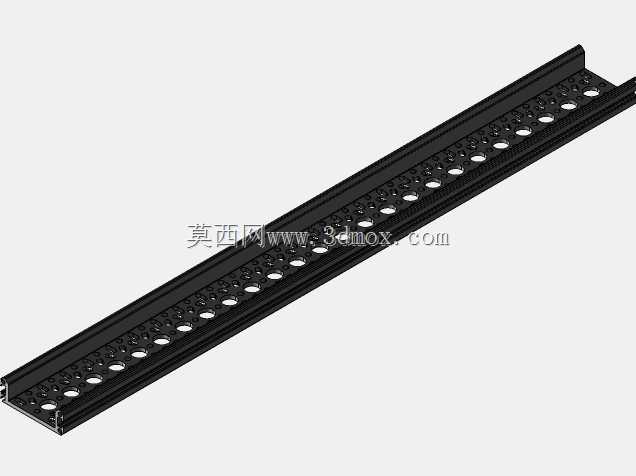

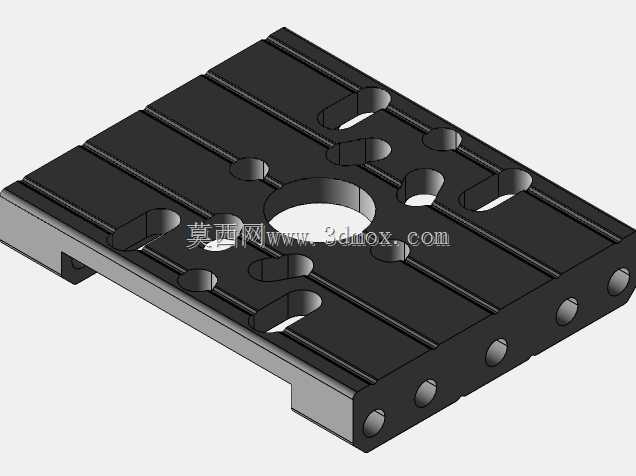

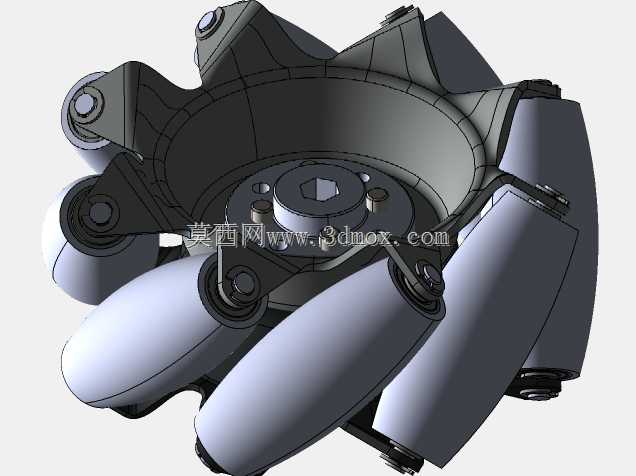

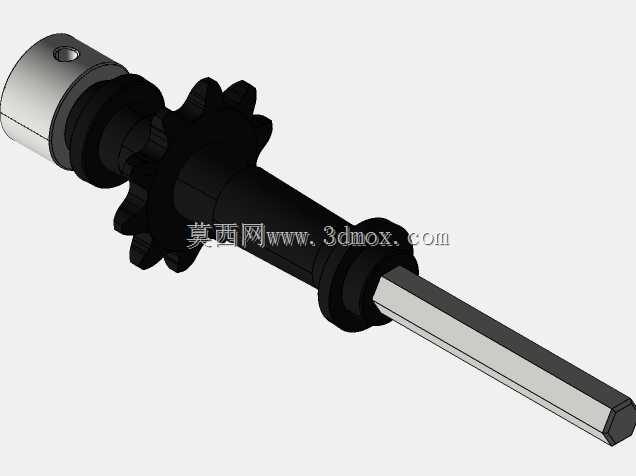

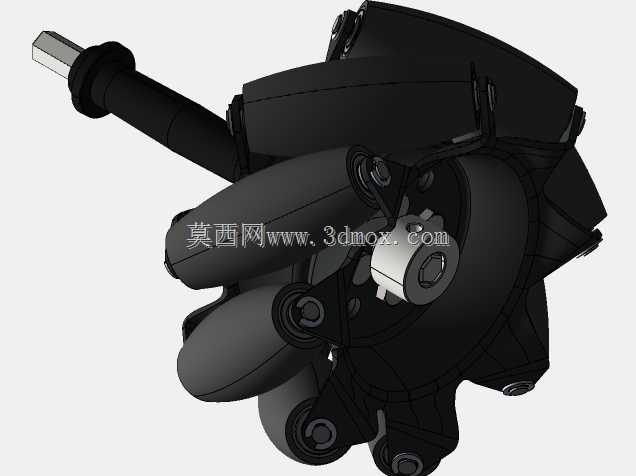

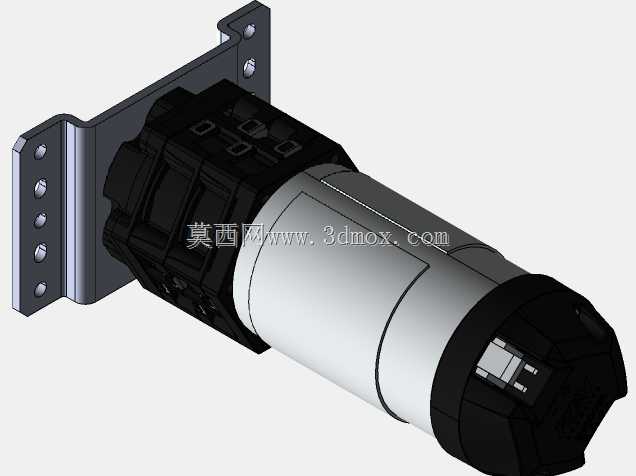

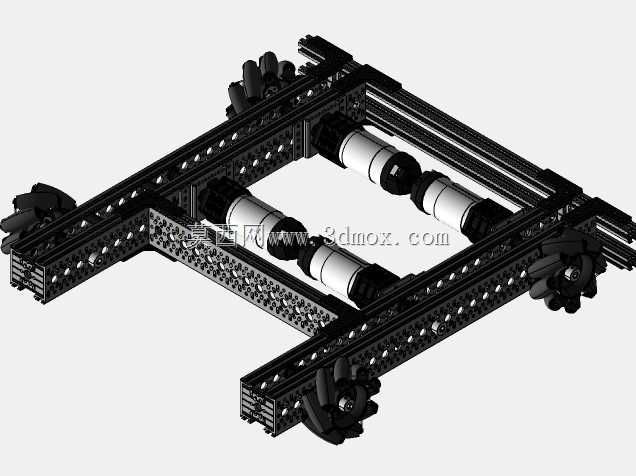

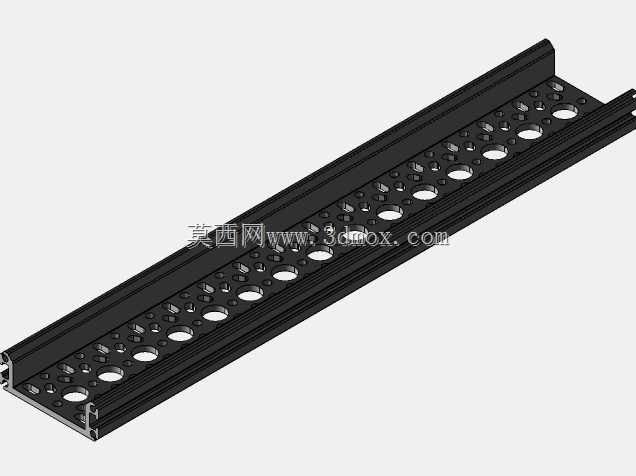

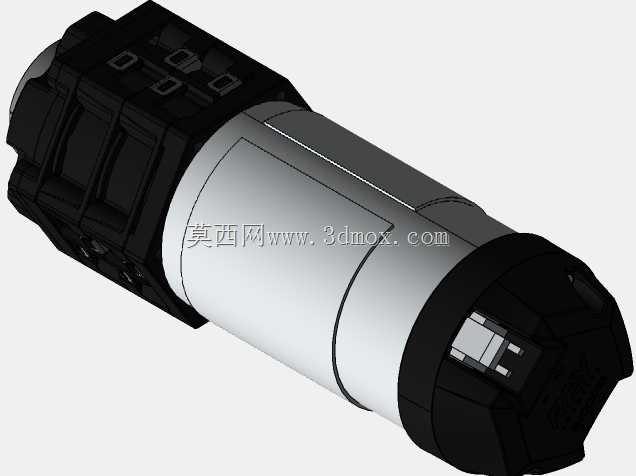

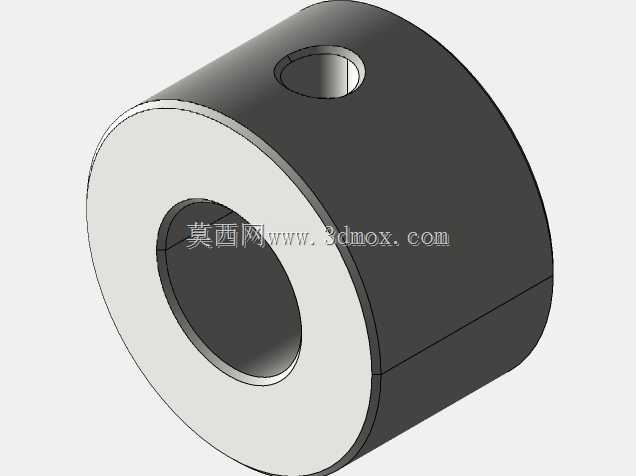

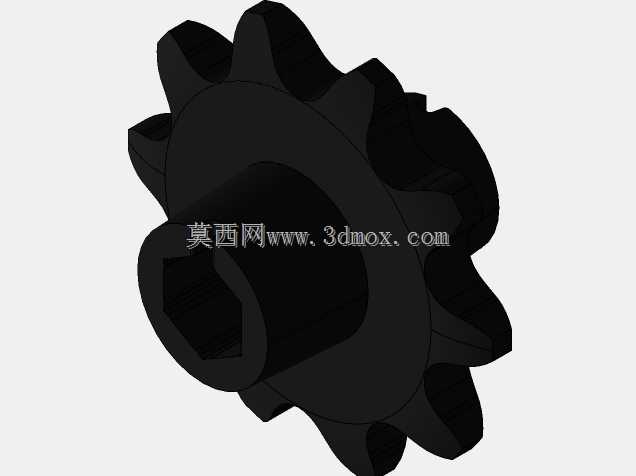

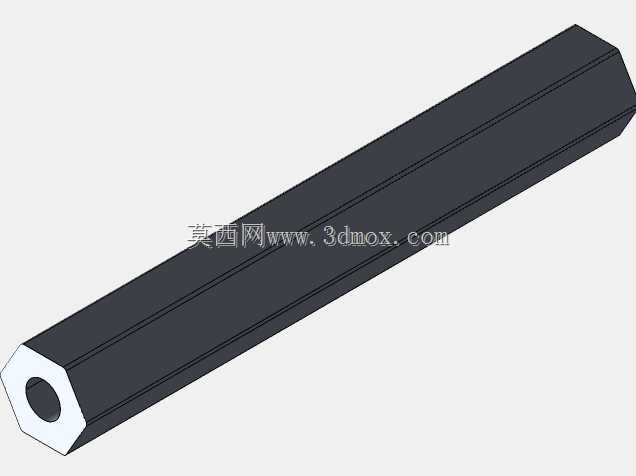

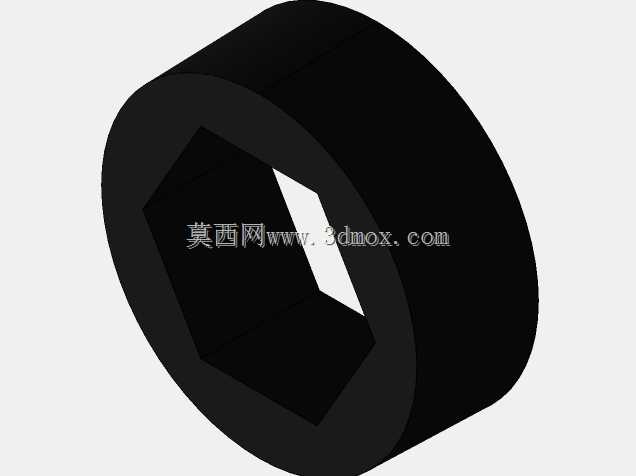

该款移动行走底盘采用模块化铝型材搭建主体框架，核心适配全向移动场景需求，常见于车间物料转运、小型巡检设备搭载、教学实训机器人平台等场景，可在狭窄通道内完成零半径转向、横向平移等常规轮系底盘无法实现的移动动作，适配空间受限的作业环境。框架部分选用标准工业铝型材作为主梁，型材槽道可直接兼容各类标准紧固件，无需额外焊接加工，后期拓展搭载上层设备时，可直接在型材槽内调整安装位置，适配不同尺寸的功能模块挂载需求，框架整体采用对称式布局，四根主梁围合形成矩形承载区，中部预留的安装空间可布置电池组、控制模块、驱动元件等核心部件，上下层安装面平面度可通过型材连接角件的装配精度调整，保证上层搭载设备的安装基准稳定。轮组部分采用四个麦克纳姆轮对角布置的方案，每个轮组独立连接驱动轴系，辊子外包覆防滑材质，可在平整环氧地坪、硬质PVC地面等常规工业地面稳定行走，轮组安装座与铝型材框架通过螺栓刚性连接，安装座上预留的腰型孔可调整轮系的接地预紧力，避免四个轮子出现接地不实导致的打滑、行走偏移问题。设计过程中优先考虑装配维护便利性，所有连接点均采用外露式标准紧固件，无需特殊工装即可完成轮组更换、型材框架调整等维护操作，框架边角处做了圆角避让处理，避免移动过程中剐蹭周边设备或人员。安装边界方面，整体框架的长宽尺寸控制在常规通道通行允许范围内，轮组突出框架的尺寸经过核算，不会在转向过程中超出框架投影边界造成干涉，底盘离地间隙适配常规车间地面的微小凸起、线缆过桥等障碍，不会出现托底卡滞问题，中部承载区的安装孔位按照通用搭载标准预留，可直接固定货架、检测模组、机械臂等不同上层功能部件，无需二次打孔加工。驱动轴系采用同轴布置方案，传动链路短，传动损耗低，每个轮组的支撑轴承座直接固定在铝型材端面上，保证轴系运转的同轴度，减少长时间运行后的轮组偏磨问题。
