管道用三辐条式阀门手轮结构设计

　　在工业管路系统的手动控制环节，阀门手轮是操作人员直接接触的操作执行部件，其结构合理性直接影响阀门操作的力矩传递效率、操作舒适度以及长期使用的结构可靠性，这款三辐条式阀门手轮正是针对工业管道阀门的手动操作需求设计的配套操作件。从实际应用场景来看，这类手轮主要适配公称通径在DN50至DN200区间的手动截止阀、闸阀、节流阀等需要旋转启闭的管路阀门，广泛应用在化工流体输送、市政给排水、工业循环水系统、暖通空调管路以及小型工艺装置的管线上，覆盖有常温常压清水、低腐蚀性流体、润滑性油品等多种介质的管路控制场景，尤其适合安装位置操作空间有限、不需要配置齿轮减速操作机构的中小口径阀门，操作人员可直接徒手抓握手轮轮缘完成阀门的启闭与开度调节动作。

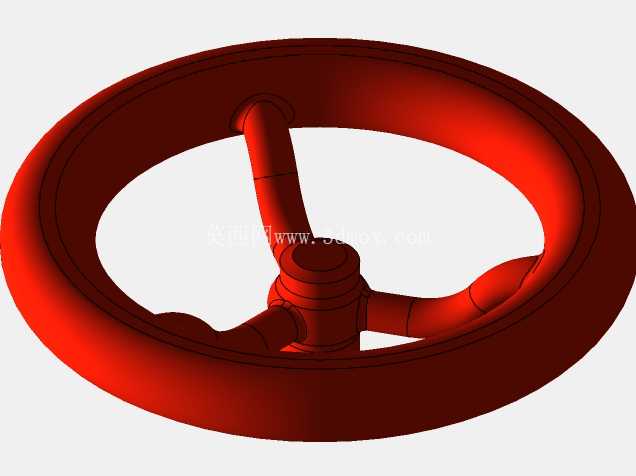

　　从结构设计思路来看，这款手轮采用了三辐条对称布局，区别于常见的两辐条或五辐条手轮，三辐条结构在轮缘与中心轮毂之间形成了稳定的三角形支撑结构，在同等材料用量的前提下，能够获得更高的抗扭刚度，避免操作人员施加较大操作力矩时辐条出现弯曲变形，同时三辐条之间的镂空区域更大，既方便操作人员从不同角度抓握轮缘，也能减少手轮整体的材料消耗，降低铸件生产的成本。中心轮毂部分设计为带台阶的圆柱结构，中心预留的安装孔可与阀门阀杆的顶端配合，通常会配套键槽或者方孔结构来传递扭矩，避免手轮与阀杆之间出现相对打滑，轮毂的轴向高度经过合理设计，能够保证与阀杆配合的接触长度足够，在承受较大操作力矩时不会出现阀杆顶端应力集中导致的变形问题。轮缘部分采用了圆弧过渡的环形截面，没有尖锐的棱角，操作人员徒手抓握时不会硌手，即使长时间操作或者施加较大的关闭力矩，也能保证手部的受力均匀，减少操作疲劳，轮缘的外径尺寸经过匹配设计，能够在操作人员施加正常手部握力的情况下，输出足够的扭矩来满足阀门密封面所需的密封比压，同时不会因为轮缘直径过大导致手轮超出阀门安装的空间边界，避免与周边的管线、支架发生干涉。

　　在安装边界方面，这款手轮的中心安装孔与阀杆的配合采用了基孔制的公差配合，能够保证装配时的同轴度要求，避免手轮安装后出现偏心晃动的问题，手轮安装到阀杆顶端后，通常会采用锁紧螺母或者顶丝进行轴向固定，防止阀门操作过程中手轮沿阀杆轴向窜动甚至脱落。手轮的整体外轮廓为正圆形，安装后其最大旋转外径即为轮缘的外直径，在阀门选型安装时，只需要保证手轮旋转半径范围内没有其他管线、设备结构的遮挡，就可以保证操作空间充足，不需要额外预留过大的操作余量。从结构强度设计上，辐条与轮缘、辐条与轮毂的连接位置都采用了大圆角过渡，避免铸造过程中出现应力集中导致的铸件裂纹，同时也能减少长期承受交变扭矩时连接位置出现疲劳断裂的风险，手轮的整体壁厚设计均匀，适合采用砂型铸造或者压铸工艺进行批量生产，铸件成型后只需要对中心安装孔、键槽位置进行少量机加工就可以满足装配要求，生产工艺性较好。

　　在实际使用过程中，这类三辐条手轮相比冲压成型的钢板手轮，整体刚性更好，不会因为意外撞击出现轮缘变形，相比实心轮结构的手轮，重量更轻，安装到阀杆上之后不会给阀杆带来额外的偏载，能够减少阀杆填料的偏磨问题，延长阀门填料的使用寿命。手轮的表面通常会做涂漆或者氧化处理，能够适应车间、户外等不同安装环境的防腐蚀要求，即使在有少量水汽、粉尘的环境下长期使用，也不会出现严重的锈蚀问题，保证操作时的结构完整性。针对不同压力等级的阀门，这款手轮的结构可以通过调整辐条厚度、轮缘截面尺寸来适配不同的操作力矩需求，不需要大幅改变整体的外形尺寸，就可以覆盖更多规格的手动阀门配套需求，具备较好的结构通用性。
