带安装定位结构的异形机械基座

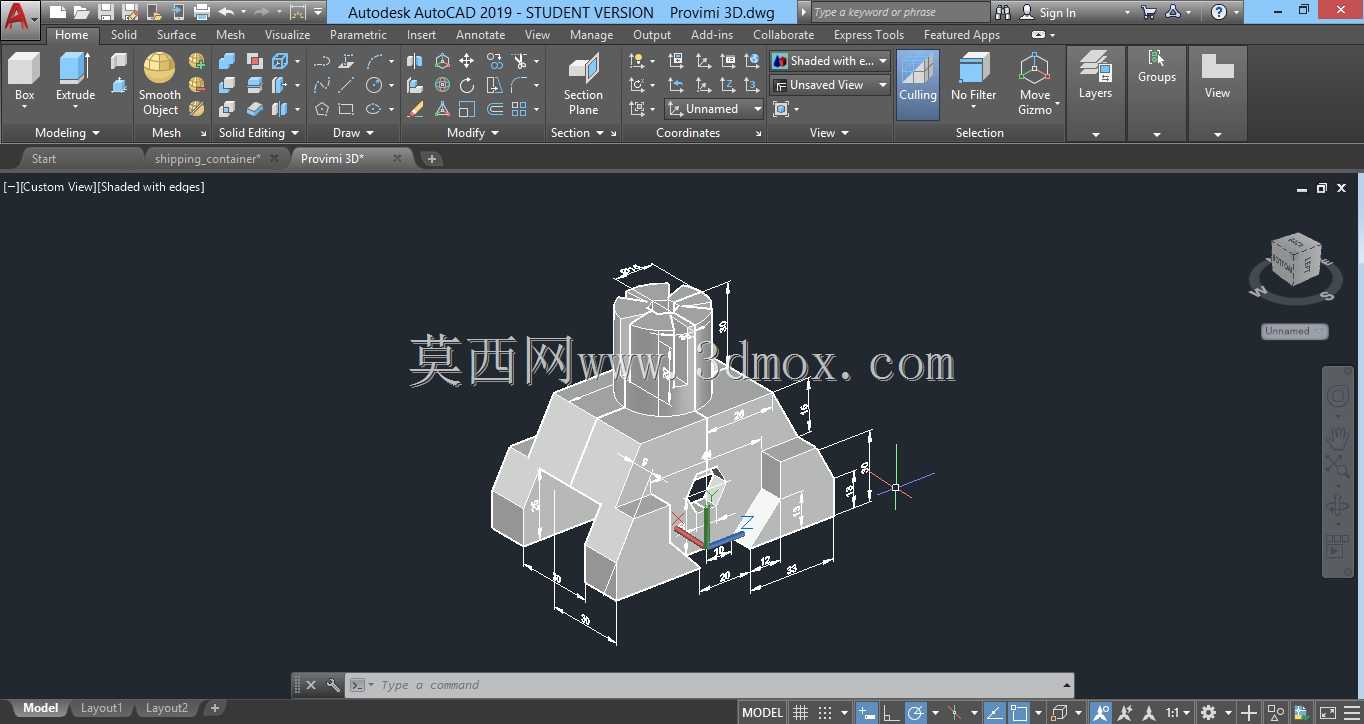

这款异形机械基座主要应用于自动化生产线的工位定位、小型工装夹具的承载安装场景，在精密装配工位、检测工位中作为核心承载构件使用，能够为上方安装的执行元件、检测探头提供稳定的支撑基准，避免设备运行过程中出现位置偏移、振动超差的问题。从结构设计来看，基座底部采用多支脚外扩式布局，支脚末端预留了螺栓安装孔位，可直接通过内六角螺栓固定在型材工作台或者铸铁平台上，安装边界充分考虑了常规工位的预留空间，支脚之间的避让槽能够避开台面上的走线槽、定位凸台等现有结构，不需要额外对安装台面进行二次加工。基座上部的柱体结构做了多面铣平处理，每个平面都预留了对应的安装螺孔，可适配不同角度的传感器、小型气缸或者定位销的安装需求，柱体顶端的定位凸台采用公差配合设计，能够与上方安装的功能构件实现精准定位，装配时不需要反复调整位置即可保证同轴度要求。设计过程中优先考虑了结构刚性与安装便利性的平衡，基座主体的壁厚经过受力核算，在承受上方5kg以内的载荷时，形变量可控制在0.02mm以内，完全满足精密装配、检测场景的精度要求，同时在非受力区域做了减重槽设计，既降低了整体重量，也减少了材料的不必要消耗。基座侧面的尺寸标注直接对应实际加工的公差要求，建模时完全按照机械加工的工艺逻辑设置拔模斜度、倒角圆角，不存在无法加工的倒扣或者薄壁结构，拿到模型后可直接导出工程图用于数控加工，不需要额外做工艺性修正。在实际产线应用中，这类基座往往需要配合不同的执行元件做适配调整，模型的参数化结构也方便设计人员根据具体工位的载荷、安装空间需求快速修改对应尺寸，缩短非标工装的设计周期。
