双指平行夹持式机器人气动抓手结构

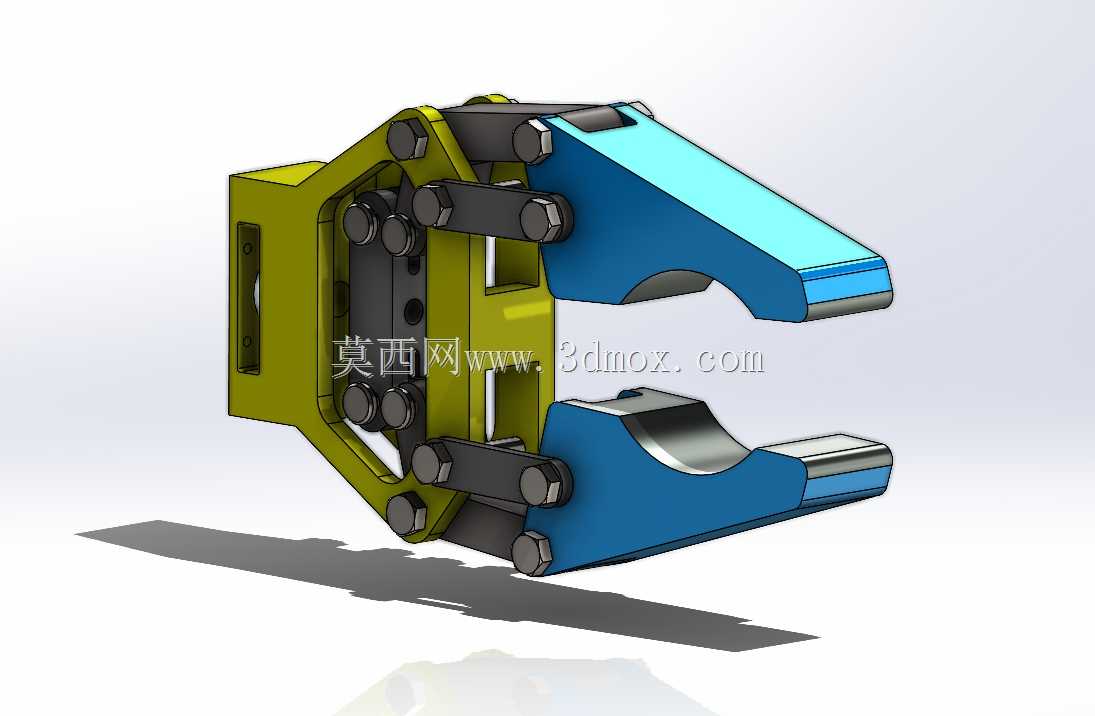

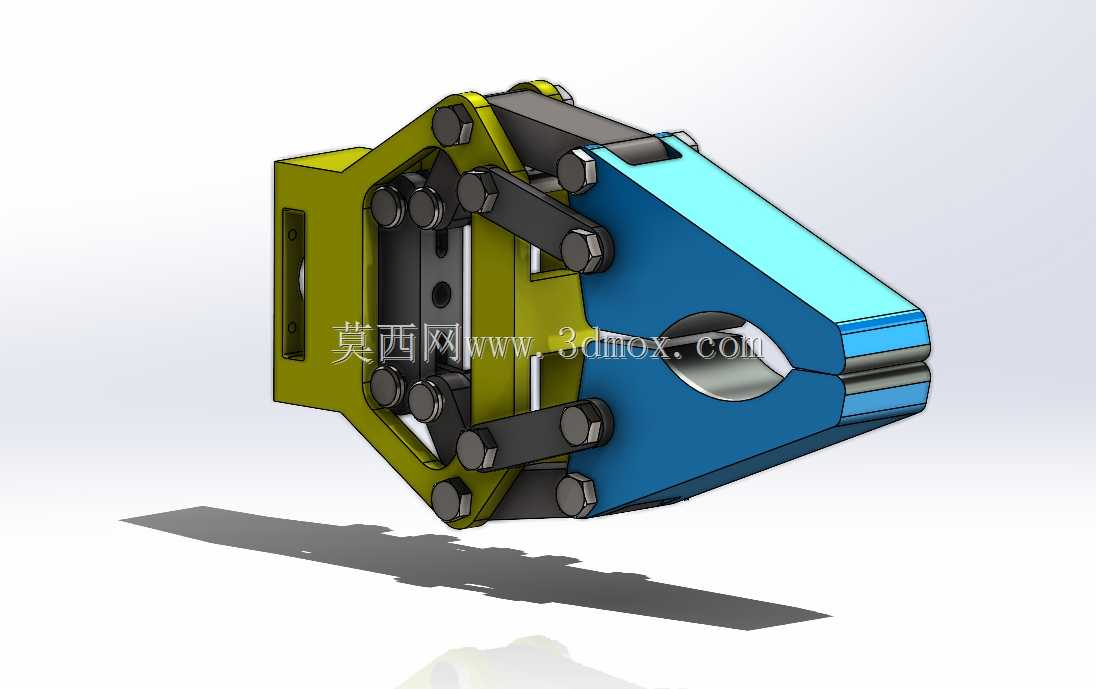

　　这款双指平行夹持结构是工业机器人末端执行器的典型构型，主要适配六轴工业机器人、SCARA水平关节机器人的末端法兰安装，在3C电子零部件上下料、小型机加工件工位转运、注塑件取件、装配工位工件定位夹持场景中应用广泛，可覆盖10-120mm宽度范围内的规则外形工件抓取，针对带平行夹持面的金属块、塑料壳体、小型轴类零件都能稳定适配。从结构设计逻辑来看，该抓手采用平行四边形联动的传动方案，动力输入侧预留标准气动活塞安装腔，压缩空气驱动活塞做直线往复运动时，通过两侧对称布置的连杆组带动两个夹指做同步对向开合运动，全程保持夹指夹持面的平行度，不会出现摆角式夹爪的夹持力分力问题，对薄壁类工件的夹持友好度更高，

　　能避免夹取过程中工件被挤飞或者夹痕过深的问题。夹指主体采用分体式设计，夹持接触段预留了可更换硬质合金贴片的安装槽，长期使用磨损后仅需更换接触贴片即可，无需整体更换夹指主体，能大幅降低产线运维的备件成本；夹指根部与传动滑块的连接采用定位销加内六角螺栓的锁紧结构，可根据实际工件的外形定制异形夹指后快速替换，适配不同批次的生产需求。安装侧的法兰基座做了加厚处理，基座上加工有标准的机器人末端安装孔位，孔位间距符合主流工业机器人的末端法兰安装尺寸规范，安装时无需额外做转接板即可直接对接，基座内部预留了气动管路的走线槽，可将驱动气管内置在基座内部，避免机器人高速运动时气管剐蹭周边设备，也能减少气管弯折疲劳导致的漏气故障。从安装边界尺寸来看，

　　该抓手闭合状态下总宽度控制在140mm以内，开合行程单侧为40mm，总开合量80mm，整体厚度（从安装法兰面到夹指最前端）为110mm，在狭小的机床内部、工装夹具间隙中作业时不会出现结构干涉，适配机床上下料这类对作业空间要求严苛的场景。结构受力层面，所有传动铰接点都采用带肩衬套做转动配合，衬套选用自润滑铜基材质，长期往复运动无需额外加注润滑脂，能减少维护频次；铰接点的锁紧螺栓采用防松垫片加螺纹胶的双重防松设计，在机器人频繁加减速、启停的冲击工况下，不会出现螺栓松动导致的夹持精度下降问题，正常工况下重复夹持定位精度可控制在0.02mm以内，满足精密装配工位的精度要求。夹指的开合位置可通过内置的磁环开关做信号反馈，

　　在活塞腔对应的基座侧壁预留了传感器安装槽，可直接卡装标准磁性开关，实时反馈夹指的张开、闭合到位状态，接入设备PLC系统后可实现抓取动作的闭环控制，避免空抓、工件未夹紧就抬升的生产事故。针对不同的工件材质，可通过调整驱动气压的大小线性调整夹持力，气压范围在0.4-0.7MPa区间内时，单指夹持力可覆盖30N-150N的范围，既能夹取重量较轻的塑料壳体、PCB板类易损工件，也能稳定夹持重量在5kg以内的钢制机加工零件，适配多品种小批量的柔性生产场景。整体结构做了等强度优化，基座和传动连杆的受力部位做了局部加厚，非受力区域做了减重槽设计，整体自重控制在1.2kg以内，不会过多占用机器人的末端负载余量，能让机器人在额定负载范围内携带更多的附加检测元件，比如在抓手基座侧面加装视觉检测相机、吹气清理喷嘴等附件，拓展工位的作业功能。夹指的前端做了导向倒角设计，工件位置存在小幅偏差时，夹指闭合过程中可通过倒角将工件导正到夹持中心位置，降低对前端定位工装的精度要求，减少工装设计的复杂度和制造成本。
