钣金结构电子设备屏蔽金属外壳

项目分类:3D模型 发布时间:2021-08-29 ID:252873
  • 钣金结构电子设备屏蔽金属外壳
  • 钣金结构电子设备屏蔽金属外壳
  • 钣金结构电子设备屏蔽金属外壳
  • 钣金结构电子设备屏蔽金属外壳
  • 钣金结构电子设备屏蔽金属外壳

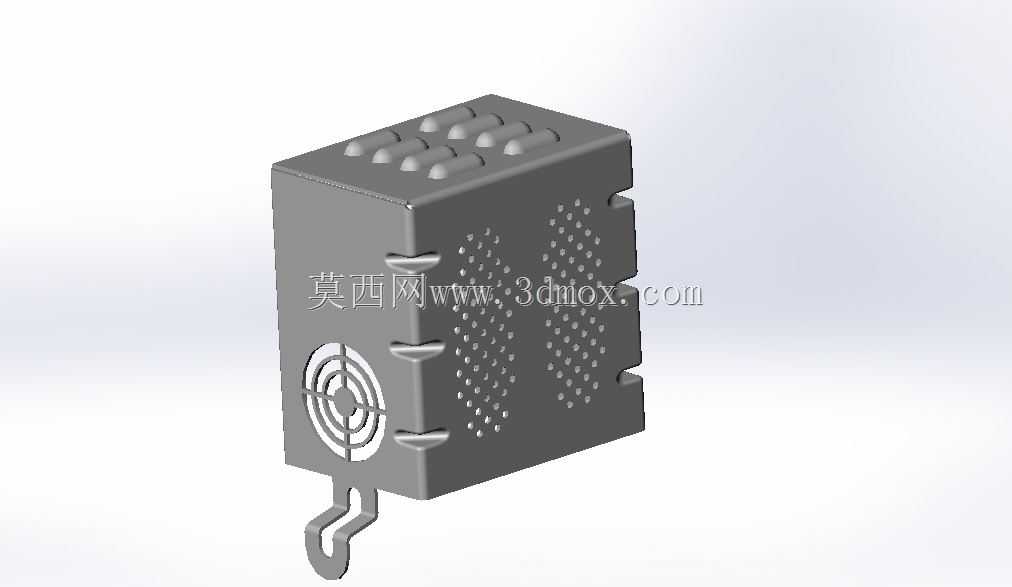

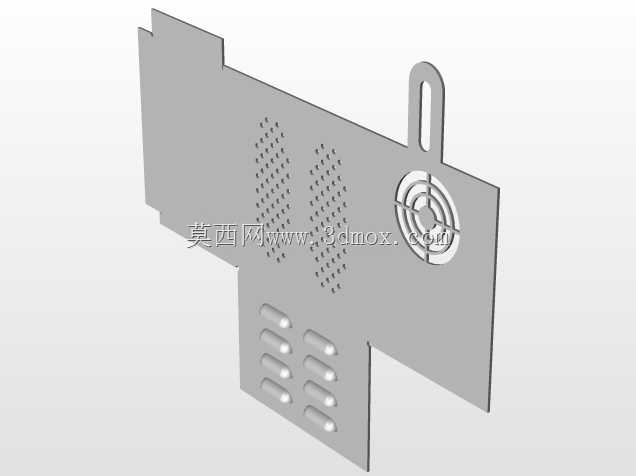

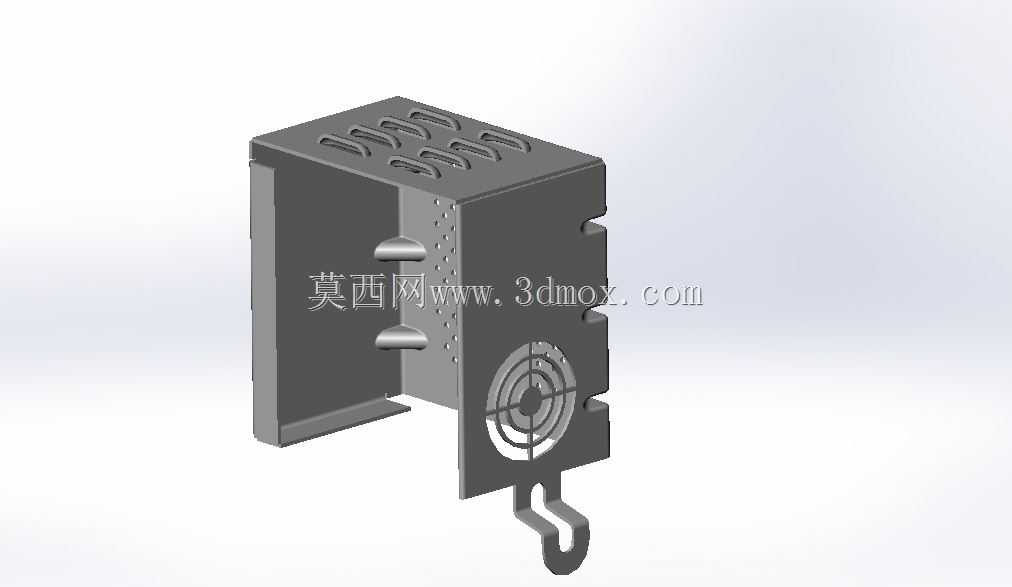

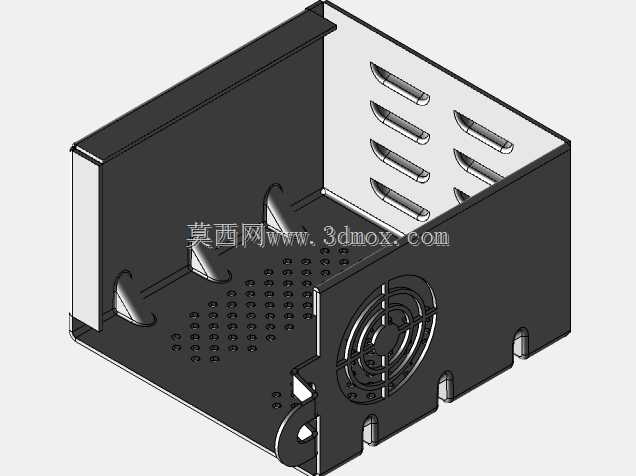

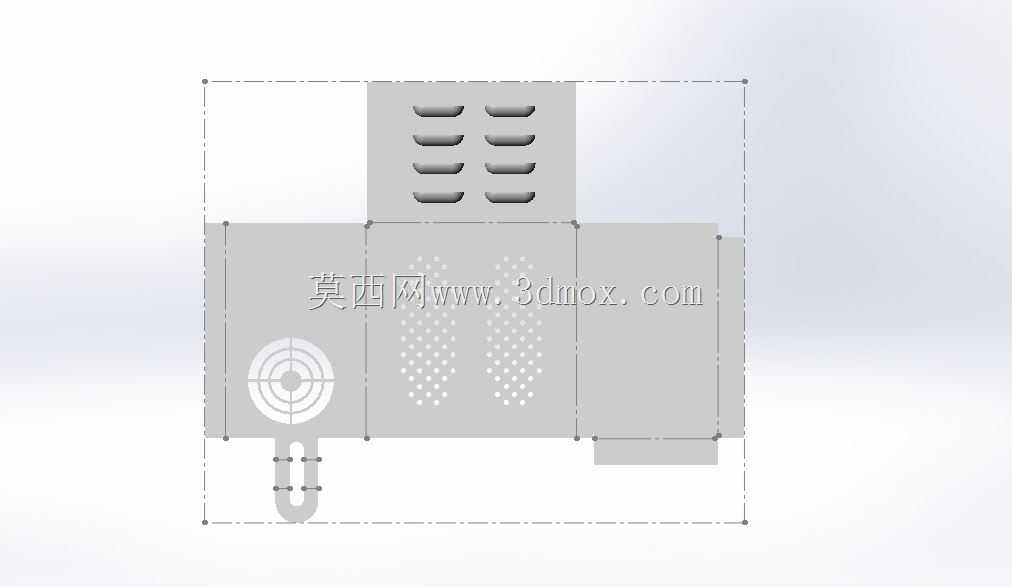

这类钣金折弯成型的金属外壳,多应用在小型工控模块、嵌入式传感单元、低压信号处理板卡的外围防护场景,核心作用是为内部PCB板及电子元器件提供物理防护与电磁屏蔽,隔绝外界粉尘、轻微磕碰以及空间杂散电磁信号对内部电路的干扰,同时兼顾内部元器件工作时的热量导出需求。从结构设计思路来看,整体采用单块钣金弯折拼接的成型方案,减少额外拼接紧固件的使用,壳体侧壁预留的多组长条散热槽,是针对内部功率器件发热位置做的对应开孔,既保证壳体结构强度,又能形成空气对流通道,避免热量在封闭腔体内积聚。壳体侧面的靶标状开孔为信号收发端预留位置,对应内部天线或者传感探头的安装位,开孔边缘做了翻边处理,既可以强化开孔处的结构刚度,也能避免安装时刮伤线材或者操作人员。壳体下部延伸出的带孔卡扣结构,是为了适配DIN导轨或者设备内壁的挂装需求,不需要额外加装固定支架,直接通过卡扣卡入对应安装位即可完成固定,大幅提升现场装配的效率。壳体侧壁的凸点结构,是用于内部PCB板的卡装定位,装配时将PCB板顺着壳体内侧的导向槽推入,凸点会卡在PCB板的预留定位孔内,省去螺丝固定的工序,同时也能避免PCB板在壳体内发生窜动。从安装边界来看,这类壳体的外形尺寸适配常规的小型板卡安装需求,侧壁与内部板卡之间预留了2mm左右的安全间隙,既可以容纳板卡上的贴片元件高度,也能避免钣金加工的公差导致板卡无法装入。壳体的拼接缝隙控制在0.1mm以内,保证电磁屏蔽的连续性,避免缝隙处出现电磁泄漏。在实际选型应用中,这类壳体可以根据内部电路的防护需求,选择不同厚度的钣金材质,普通民用场景采用0.8mm厚度的冷轧钢板即可满足强度要求,在有强腐蚀或者户外使用的场景,可以更换为不锈钢板材或者做表面喷塑处理,提升外壳的耐候性能。壳体表面的散热槽开孔方向与设备内部的空气流动方向保持一致,能够最大化提升散热效率,避免因为开孔方向不对导致热量淤积。
