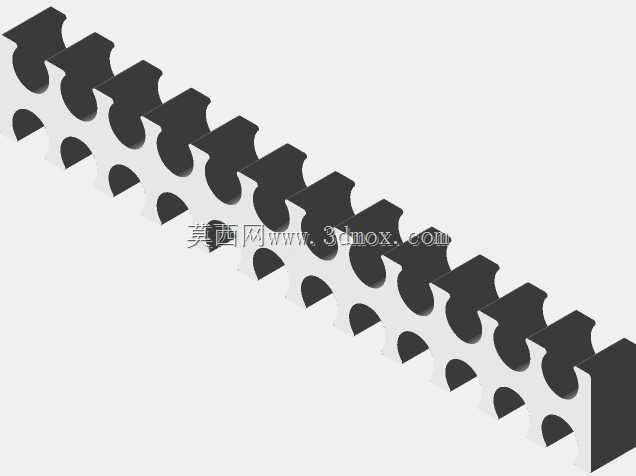

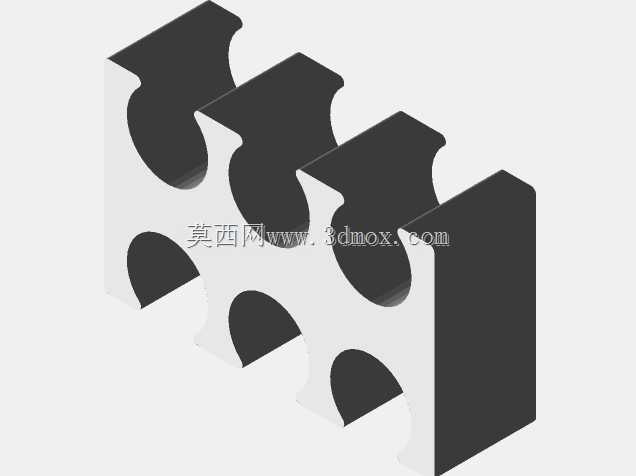

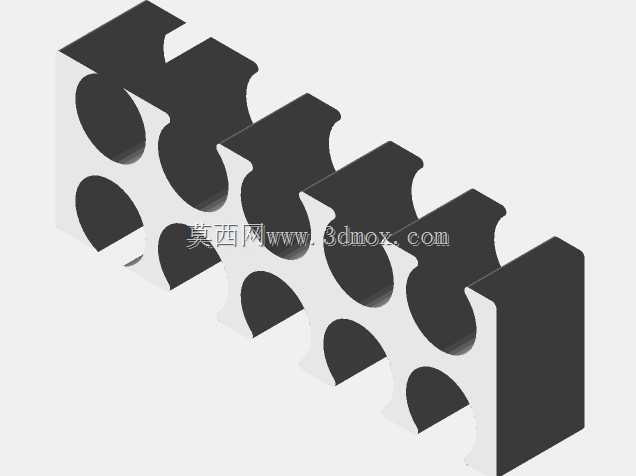

在PC硬件改装与定制装机的实操场景中,机箱内部的供电线缆排布一直是影响风道效率、视觉整洁度的核心环节,尤其是采用全模组电源的装机方案,从PSU端延伸出的Molex供电线、PCIe6针显卡供电线、主板主供电线往往数量多、线径不一,传统的扎带理线方式存在调整困难、易留痕、无法适配多线径组合的问题,这款线缆夹持固定结构正是针对这类装机痛点开发的定制化理线构件。不同于常规一体式梳齿理线架需要预先将插针从端子中退出才能穿入的操作逻辑,该夹持结构采用分体式咬合设计,每一组卡位都由上下两个带弧形卡槽的咬合单元组成,无需拆解线缆端子即可直接卡入对应线径的供电线,大幅降低了定制理线的操作门槛,也避免了退针过程中可能出现的插针弯折、接触不良等硬件故障风险。从结构设计逻辑来看,整个夹持件采用连续串联的模块化排布,单个卡位的弧形槽做了多段圆弧过渡处理,能够适配18AWG到16AWG区间的常规模组供电线径,相邻卡位之间的连接段做了0.8mm的薄壁柔性处理,允许整个夹持件根据机箱内部的走线角度做小幅度的弯曲变形,既可以沿直线排布整理平直段的线缆,也可以顺着走线转角调整弧度,适配不同机箱的背线空间走向。安装边界方面,单个卡位的宽度控制在6mm,整组夹持件的总厚度不超过12mm,完全适配主流ATX、MATX机箱的背线空间预留尺寸,不会出现夹持件过厚导致侧板无法闭合的问题;咬合单元的卡合深度做了1.2mm的限位设计,卡合后既不会因为夹持力过小导致线缆滑脱,也不会因为过度挤压破坏线缆的外层绝缘皮,长期使用也不会出现绝缘层老化开裂的隐患。实际装机应用中,这类夹持件既可以用于外露式的展示型走线,将多根供电线整理成整齐的编织状排列,提升侧透机箱的内部视觉效果,也可以用于背线区域的线缆归集,避免杂乱的线缆遮挡机箱风道、干扰散热气流的流通路径,相比一次性的尼龙扎带,该结构可以反复拆卸调整,在硬件升级、线缆更换时无需剪断更换理线件,重复利用率更高。针对不同的线缆数量需求,该串联结构还可以根据实际使用的线缆根数自由裁剪长度,不需要额外定制对应卡位数量的构件,单段卡位的连接断点做了V型导向槽,用普通的模型剪钳即可整齐截断,截断后的断面不会出现毛边,不影响末端卡位的正常卡合使用,适配不同配置平台的线缆数量差异,不管是低功耗ITX平台的少量供电线,还是高端旗舰平台的多组显卡供电线,都能通过裁剪调整得到适配的理线长度。
