吹塑瓶圆顶剪切工装结构三维设计

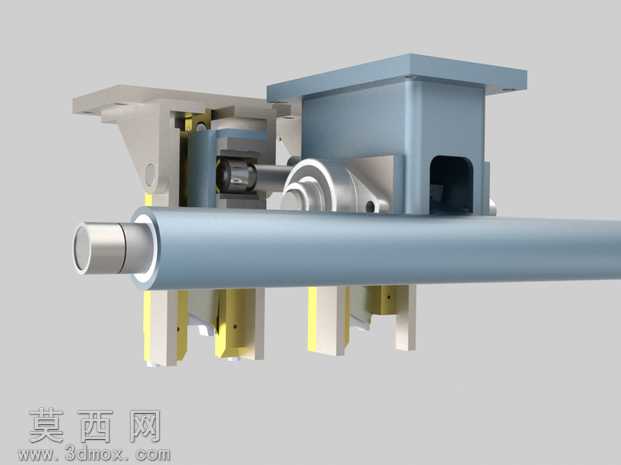

本作品为吹塑成型后瓶体圆顶余料剪切处理的专用工装三维设计，整体采用SolidWorks完成全参数化建模，建模过程中对各运动部件进行了严谨的装配约束配置，确保旋转枢轴、推挤构件、剪切刀片等核心组件的运动逻辑符合实际生产动作需求。模型渲染阶段采用哑光金属材质模拟工装主体的钢结构机架，对剪切刀片部分赋予高反光金属材质以体现刃口的加工精度，气缸驱动部件采用银灰色金属搭配深色密封件材质，还原气动元件的真实外观质感，底部展示的单组剪切单元采用半哑光工程塑料与金属搭配的材质方案，清晰区分不同功能的构件。结构设计上采用双工位并行布局，可同时完成两个吹塑瓶的圆顶余料剪切作业，核心动作逻辑为：当待处理吹塑瓶被定位夹持后，闭锁拦推结构抬升定位瓶身，通过圆筒底部的旋转枢轴臂带动推挤构件同步动作，驱动两组剪切刀片在同一时间节点完成对瓶体顶部余料的精准环切，避免单次剪切产生的切口不齐、余料拉扯问题。设计过程中重点优化了刀片的进给行程与定位基准，确保剪切动作作用在瓶体的指定环切位置，同时对枢轴臂的转动角度、推挤构件的行程限位做了参数化定义，可根据不同规格的吹塑瓶尺寸快速调整对应参数，适配多规格瓶型的顶剪需求。模型完整还原了工装的装配层级，从安装基座、驱动气缸、传动枢轴到剪切模组、定位构件均做了细节建模，未对零件结构做不合理简化，可直接用于工装结构验证、动作模拟演示以及后续的工程图导出加工参考。
