车角传感器线圈电气检查适配装置

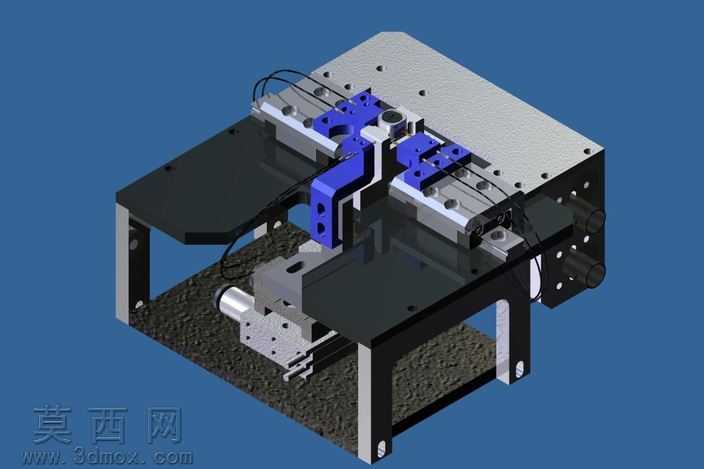

本装置为车角传感器线圈电气特性检查适配工装，采用三维参数化建模完成整体结构设计，建模过程中对各功能模块进行独立草绘与特征构建，通过拉伸、切除、阵列、装配约束等操作完成整机搭建，所有配合公差均按照精密检测工装的设计要求预留合理间隙，保证活动部件运行顺畅无卡滞。渲染阶段采用工业产品常用的材质表现方案，机架部分赋予哑光黑色硬质合金材质，模拟阳极氧化发黑处理的金属表面质感，金属支撑立柱赋予拉丝不锈钢材质，蓝色功能定位部件采用工程塑料材质表现，表面添加细微磨砂纹理提升真实感，线缆部分采用黑色软质橡胶材质，还原实际线束的柔韧质感，背景选用沉稳的深蓝色调，突出装置主体结构的同时营造工业设计的专业氛围。结构设计上采用分层式布局，底部为安装基准平台，通过四根立式支撑柱连接上部安装板，形成稳定的框架式承载结构；上部设置多组可调式定位夹紧模块，蓝色定位块可根据待检测线圈的外形尺寸进行位置微调，配合弹性压头实现待检测工件的快速装夹定位，保证检测过程中工件位置稳定不偏移；侧部设置检测探针安装模组，探针可沿导轨方向线性进给，精准接触线圈的检测触点完成电气信号采集；底部设置驱动与走线模块，集成了进给驱动部件与线束收纳结构，所有走线均沿机架内侧布置，避免线缆干涉活动部件运行。设计思路围绕车角传感器线圈的检测需求展开，核心目标是实现待检测工件的快速定位、稳定装夹与精准检测，通过模块化的结构设计，让工装具备一定的适配性，可兼容小范围尺寸差异的同类型线圈检测，同时兼顾工装的拆装便捷性，易损耗的定位块与探针均采用快换式结构设计，降低后期维护成本；整体结构紧凑，无冗余设计，各功能模块布局合理，操作空间充足，可直接集成到自动化检测产线中使用，也可作为独立检测工位完成人工上料的检测作业，有效提升车角传感器线圈电气特性检测的效率与检测结果的一致性，避免人工手持检测带来的触点接触不良、定位偏差等问题。
