带USB接头外置智能卡读卡器结构设计

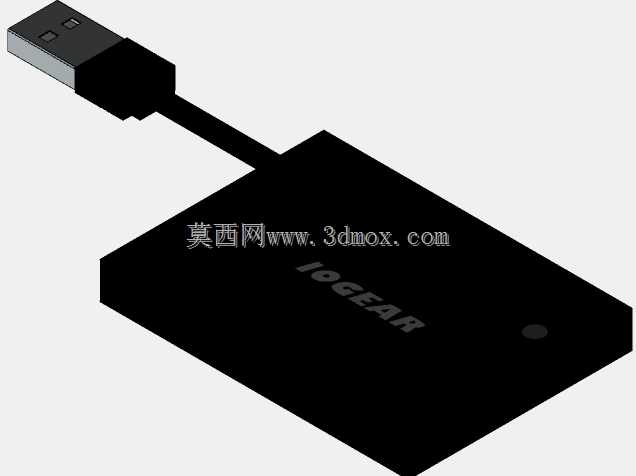

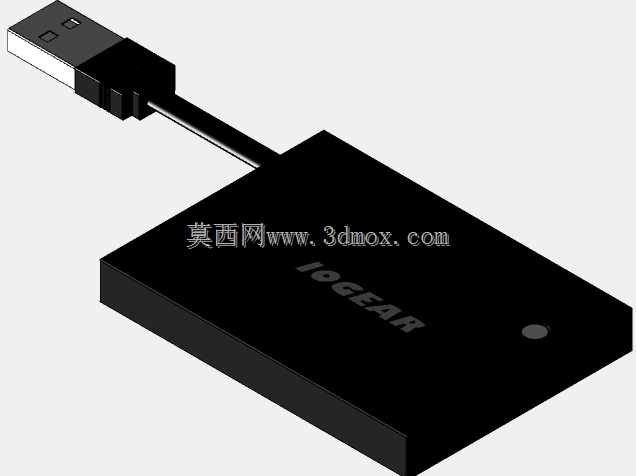

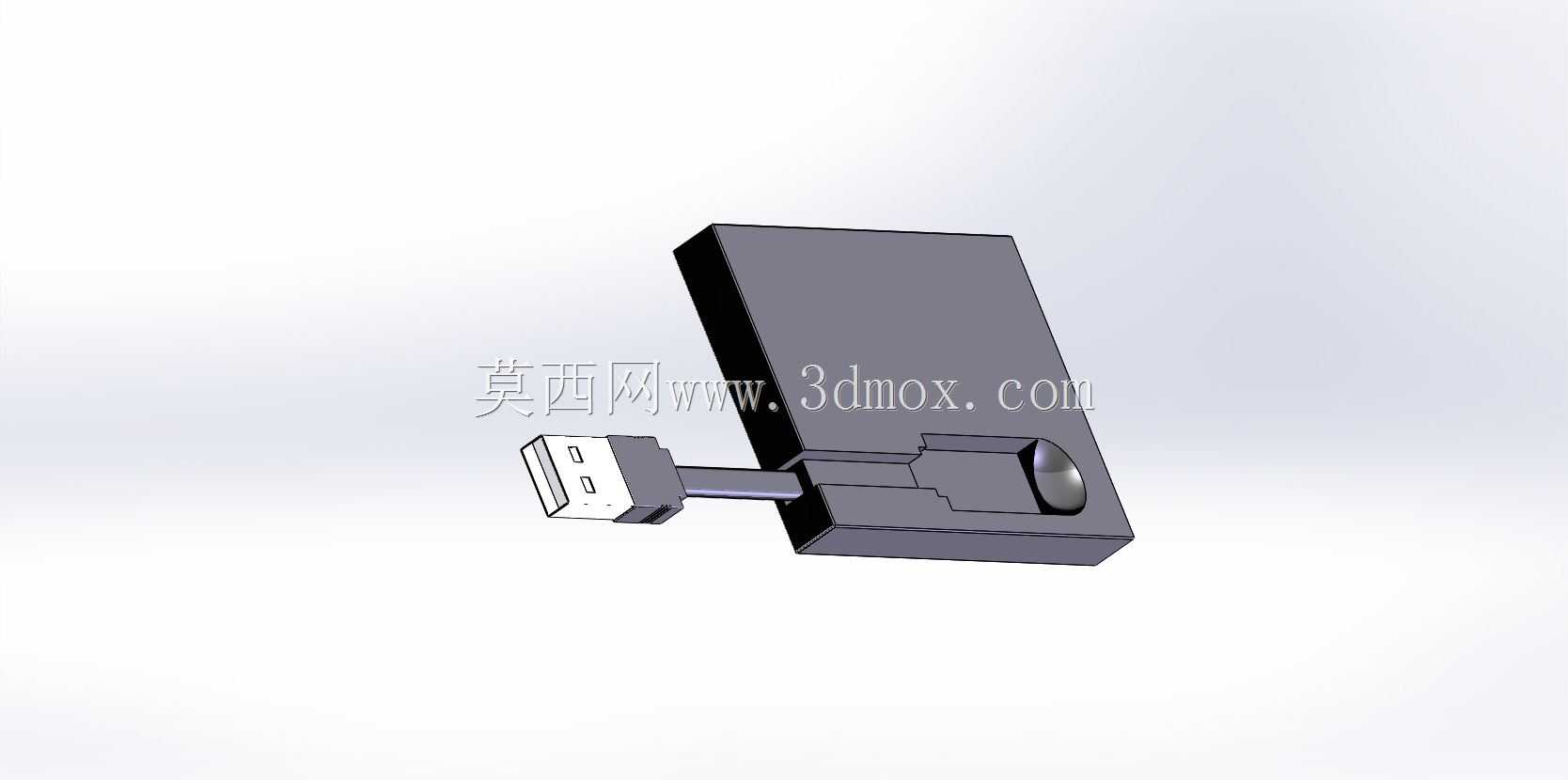

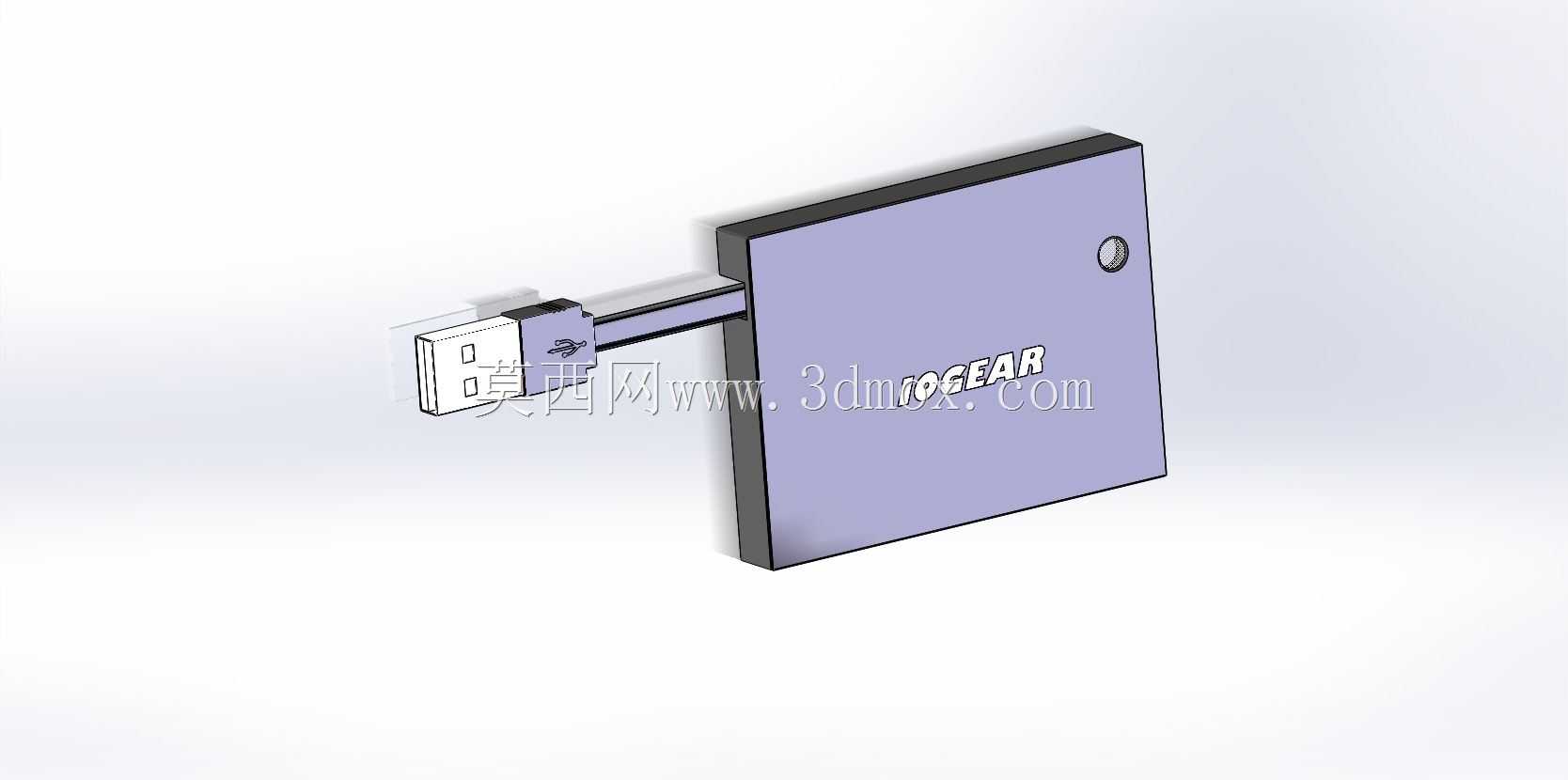

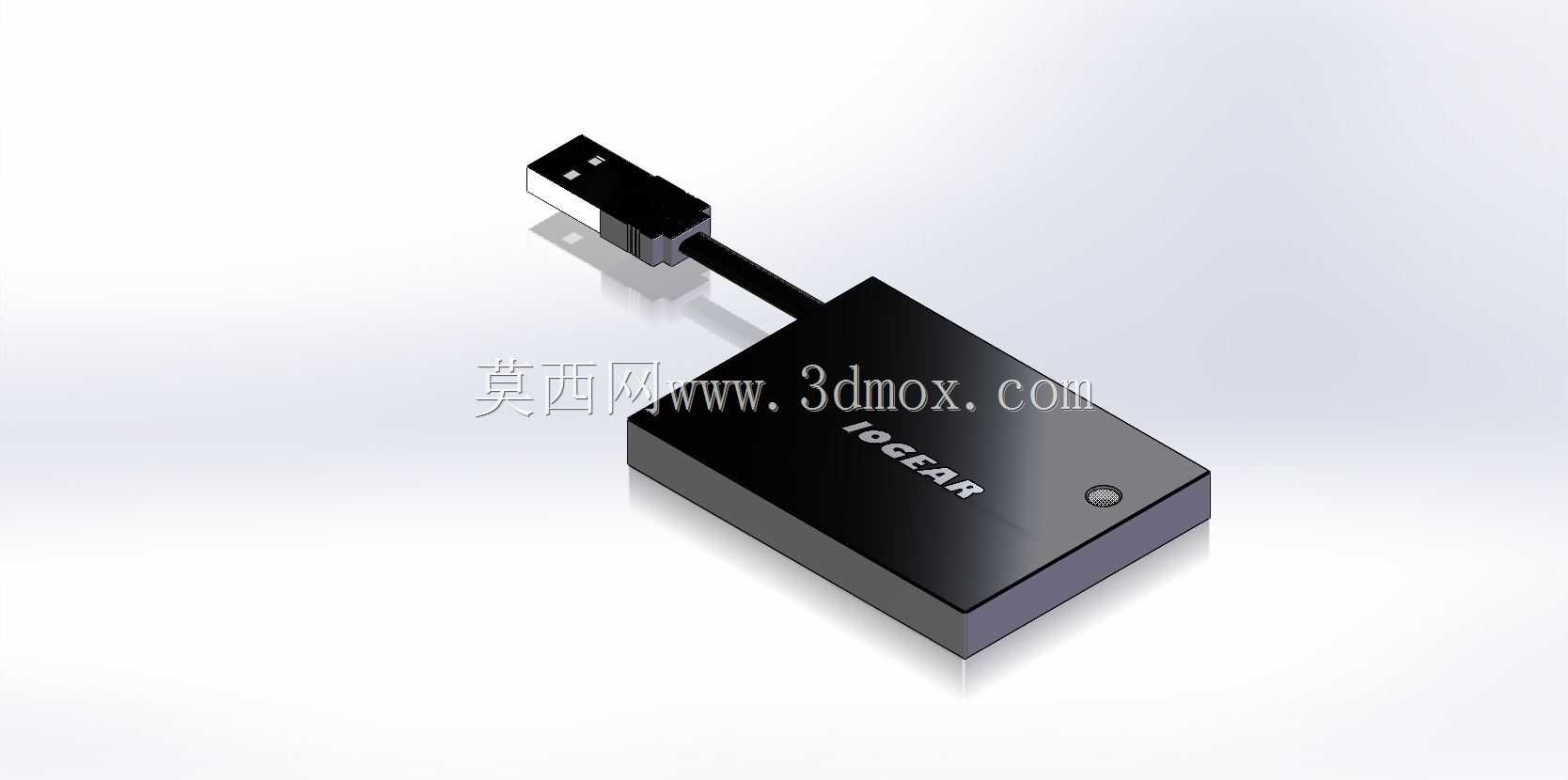

在日常的工业数据采集、办公身份核验、金融终端外设配套场景里，外置智能卡读卡器是应用频次极高的小型外接设备，这类设备不需要复杂的安装固定流程，通过标准USB接口即可与上位机完成通讯与供电，适配台式机、工业触控终端、笔记本等多类主机设备。从结构设计层面来看，这款读卡器采用一体式直连USB接头设计，接头与主体壳体之间做了短颈过渡结构，避免插拔时接头根部应力集中导致的线材断裂或者接头松脱问题，主体壳体采用方正的薄型长方体造型，厚度控制在常规USB设备的适配区间，既可以在拥挤的USB接口排布区域留出足够的插拔操作空间，也能在内部容纳智能卡读卡模块、接触式触点组件、信号转换电路板等核心部件。壳体侧面预留了智能卡插入口，插入口做了导向倒角设计，卡片插入时可以顺着倒角滑入内部触点区域，避免卡边、刮擦卡片表面的问题，插入口内侧设置了卡片定位挡边，能够保证卡片插入到位后触点完全对齐，不会出现接触不良导致的读卡失败问题。设计过程中优先考虑了装配的便捷性，壳体采用上下扣合的结构，不需要额外的固定螺丝即可完成壳体组装，内部电路板通过壳体内部的定位柱完成限位，避免日常插拔、移动过程中电路板移位导致的信号故障。USB接头的金属外壳做了加厚处理，能够承受上千次的插拔磨损，接头与内部电路板的连接部位做了应力释放结构，即使日常使用中存在一定的弯折受力，也不会轻易出现焊盘脱落的问题。从安装边界来看，这款读卡器不需要额外的安装空间，直接插在主机USB接口上即可使用，整体外伸长度控制在合理范围，不会因为外伸过长导致磕碰折断，也不会遮挡相邻的其他接口。在实际应用中，这类读卡器可以完成身份识别卡、加密狗、金融IC卡、工业设备授权卡等多类智能卡的信息读取与写入，适配不同行业的外设配套需求，结构设计上充分考虑了日常使用中的磨损、受力、装配等实际工程问题，没有多余的冗余结构，在满足功能需求的前提下尽可能压缩了整体体积，兼顾了实用性与便携性。
