PCB板焊接用带引脚1/3AA电池结构

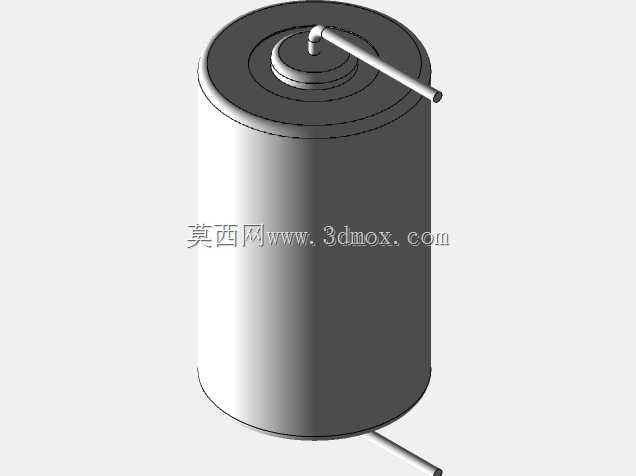

在消费电子、小型工控传感模块、低功耗物联网终端的PCB组装工序里，这类带焊接引脚的1/3AA规格电池是板载后备供电、离线数据存储供电场景的常用元器件，区别于常规带卡扣、带引线的电池封装，直接集成焊脚的结构省去了额外接插件的装配步骤，能在SMT或者手工补焊工序里直接固定在PCB焊盘上，压缩整板装配的零件数量与工序时长。从结构设计逻辑来看，这类电池的本体采用标准1/3AA圆柱尺寸，直径与高度严格匹配行业通用的1/3AA规格边界，不会占用PCB板上过多的投影面积，适合布板空间紧张的小型控制板、传感节点板使用。顶部伸出的硬质金属焊脚经过折弯角度优化，引脚的伸出长度、折弯高度刚好匹配常规1.6mm板厚PCB的焊接高度要求，焊脚末端做了平直处理，和PCB焊盘接触时能保证足够的焊接接触面积，避免虚焊、脱焊问题，底部的辅助引脚则起到定位与结构加固作用，在设备经受振动、冲击工况时，能分散焊点的受力，避免引脚从电池本体密封处断裂。设计这类结构时，首先要确认电池本体的密封边界，焊脚和电池顶盖的连接位置必须避开密封胶圈的压合区域，防止焊接时的高温传导破坏密封结构，导致电解液渗漏。引脚的材质选用镀镍钢带，既有足够的刚性维持形状，又具备良好的可焊性，同时耐氧化能力能满足PCB板长期存储、使用的要求。在实际选型应用中，这类电池的安装位置需要避开PCB上的大功率发热元件，防止长期高温环境加速电池容量衰减，焊盘设计时要预留足够的阻焊层，避免焊接时焊锡流到电池本体外壳造成短路。和传统的纽扣电池板载安装结构相比，1/3AA圆柱电池的容量更大，能支撑更长时间的后备供电，同时立式安装的方式在垂直空间充足但板面空间紧张的场景下，空间利用率更高。建模过程中需要重点还原焊脚的折弯弧度、引脚与本体的相对位置，以及本体的圆柱面细节，确保导出的模型在PCB结构干涉检查时，能准确模拟实际装配后的空间占用，避免结构设计阶段出现元件和外壳、其他板上零件干涉的问题。另外，电池本体的顶部凸台、负极底盖的台阶结构也需要准确还原，这些细节在做整板的灌封、点胶工序模拟时，会影响胶体的流动路径与固定效果，不能做简化省略处理。
