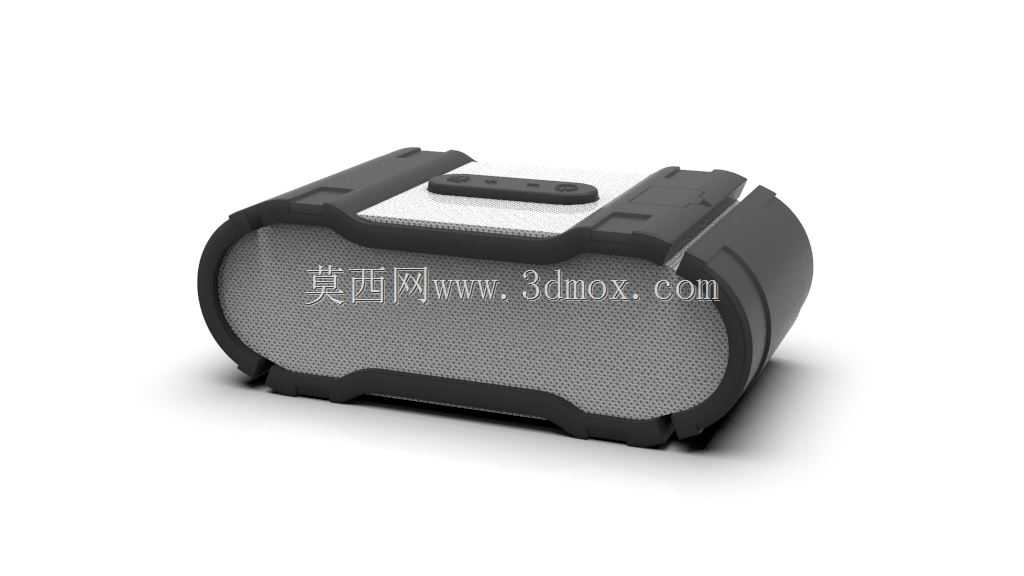

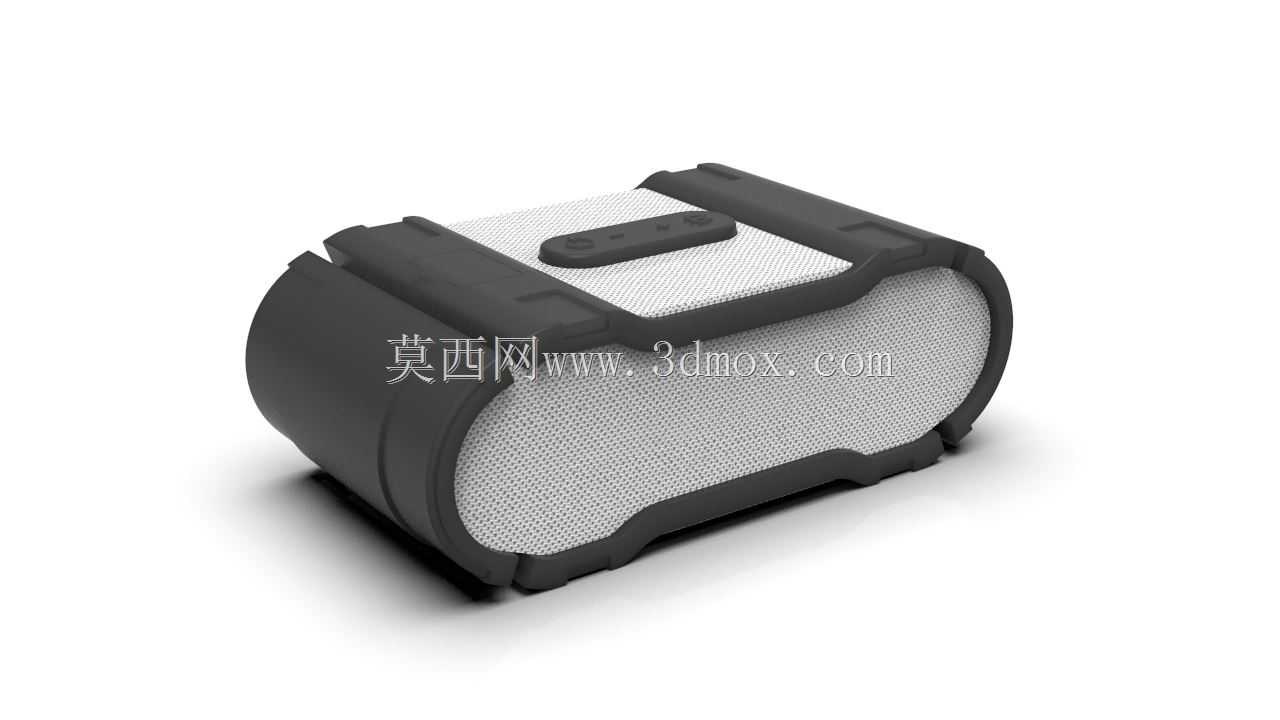

防水防震全夹式蓝牙扬声器结构设计

这款全夹式蓝牙扬声器的结构设计围绕户外复杂工况展开，核心目标是在有限的便携体积内实现防水、防震与稳定的音频输出，同时通过夹装结构拓展安装场景。从整机布局来看，外壳采用分段式硬质框架包裹声学腔体，边角位置做了加厚的防撞凸缘，跌落时冲击力会先由外部防护棱吸收，避免直接传递到内部的喇叭单元与电路板。前后两侧的出声网罩采用微穿孔结构，孔位排布兼顾透声效率与异物阻挡能力，配合壳体接缝处的密封压边，能够满足日常泼溅与户外扬尘环境下的使用需求。顶部的操控按键采用一体式软胶覆盖，按键下方设置独立的触发行程，既保证按压反馈清晰，又消除了按键缝隙的进水隐患。整机的夹装结构位于背部，夹口内侧带有防滑齿纹，夹持行程可适配不同厚度的管状、板状安装基面，在骑行、露营、工地临时作业等场景中，能够快速固定在车架、帐篷支架、设备护栏上，不需要额外的安装支架。声学腔体部分采用密闭式设计，内部预留了喇叭单元的安装沉台与被动辐射器的配合位，腔体壁厚经过加强处理，避免大音量播放时产生壳体谐振。电池与主控板布置在腔体两侧的配重区域，使整机重心靠近夹持位置，固定后不会因晃动产生松动。接口区域设置在防护盖下方，防护盖与壳体通过软胶连接带相连，闭合后与壳体表面齐平，不会额外增加整机的外廓尺寸。从安装边界来看，整机外廓采用圆角过渡，没有突出的尖锐结构，夹持状态下不会与周边的管线、操作部件产生干涉。结构设计过程中优先考虑了装配效率，壳体之间采用卡扣加螺丝的复合连接方式，卡扣负责预固定与接缝对齐，螺丝提供长期使用的连接可靠性，内部的走线槽位与元器件定位柱均一体成型在壳体上，减少了额外的固定辅料。防震设计除了外部的防撞结构，内部喇叭单元与电路板均通过缓冲胶垫与壳体连接，能够过滤户外使用时的持续振动，避免元器件虚接或喇叭移位。这种结构方案平衡了防护性能、便携性与声学表现，适合作为便携音频设备的结构设计参考，也可直接用于同类户外扬声器的改型开发，在调整夹口尺寸与腔体容积后，即可适配不同功率的发声单元与使用场景。
