薄型带云凸轮支架插座盖结构设计

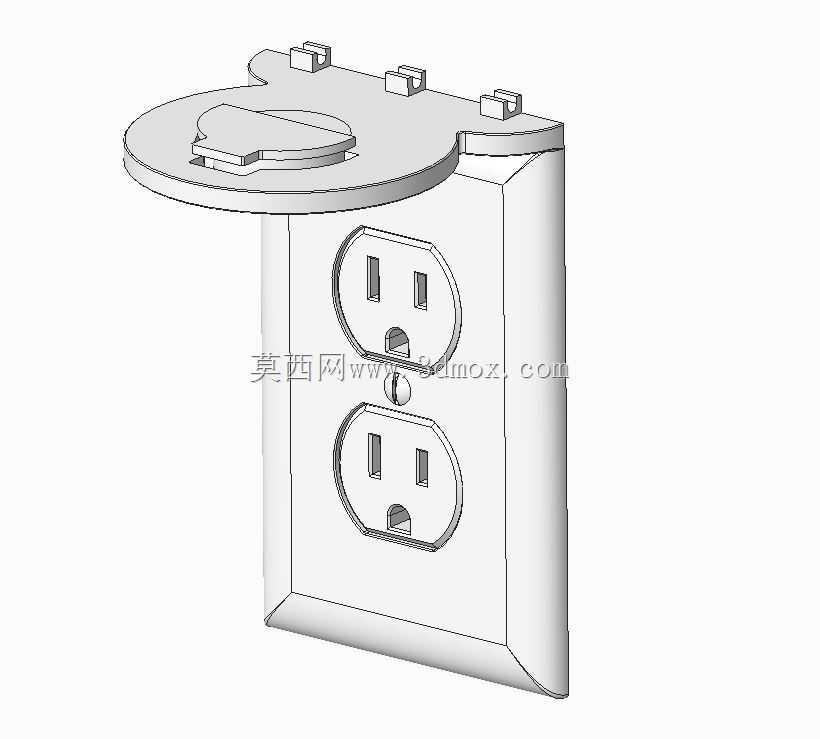

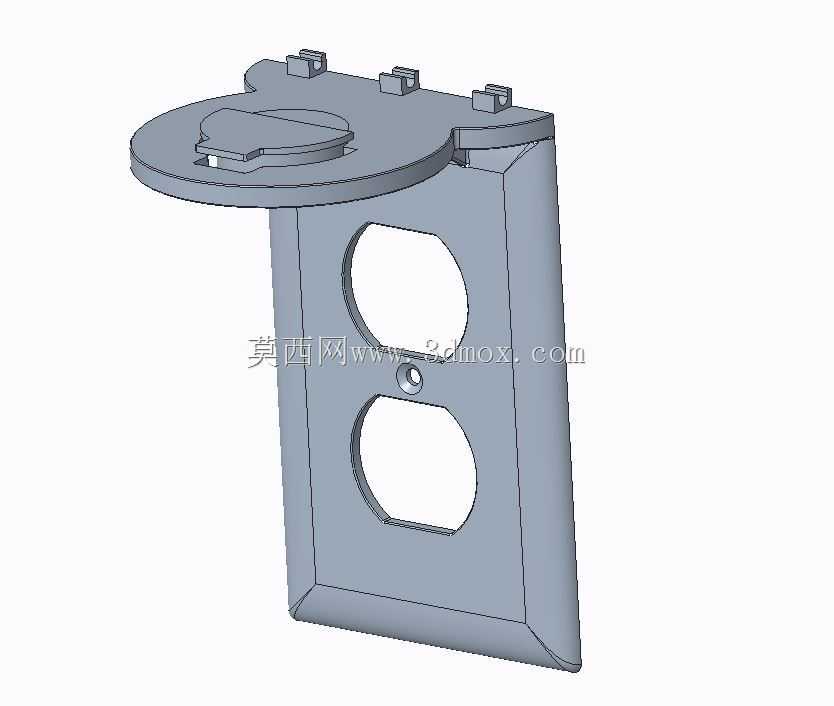

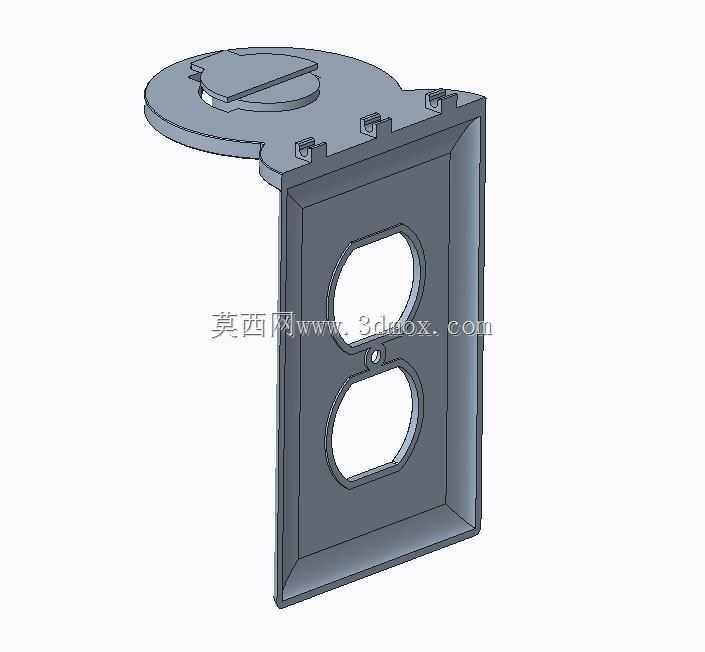

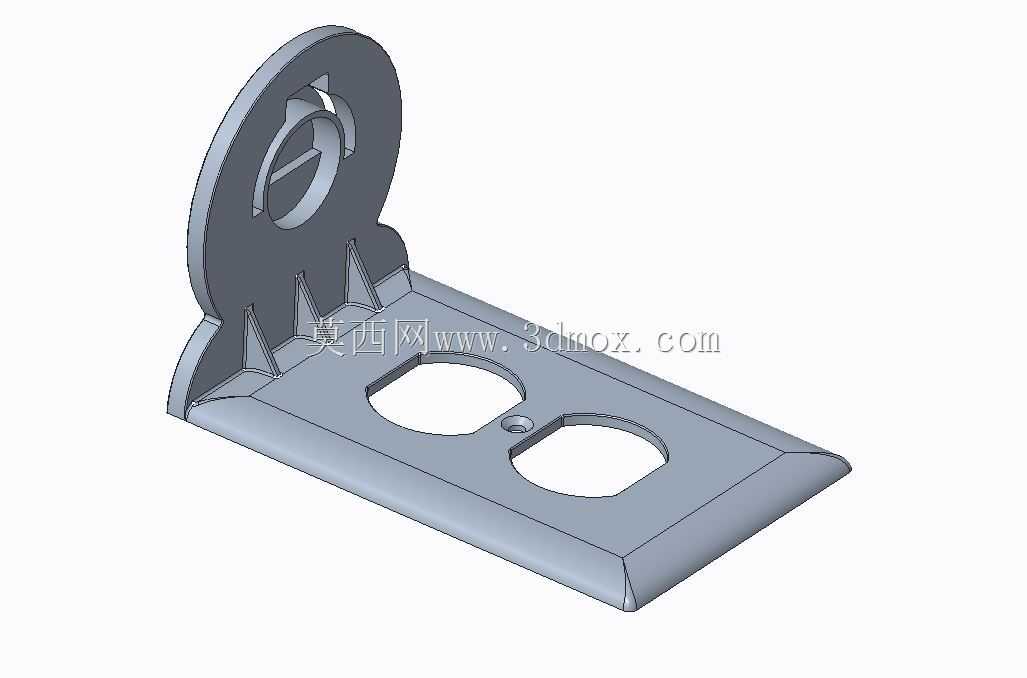

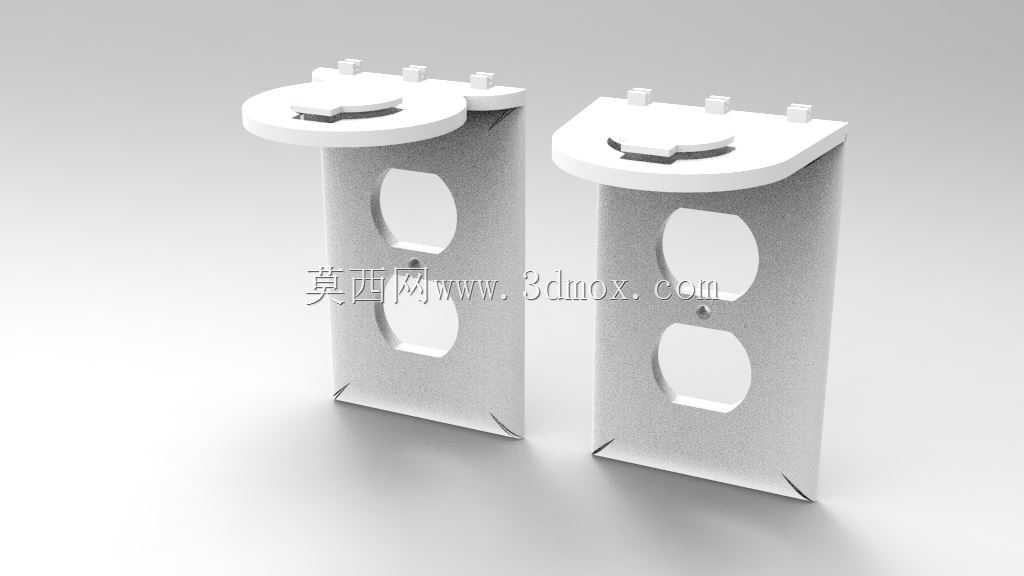

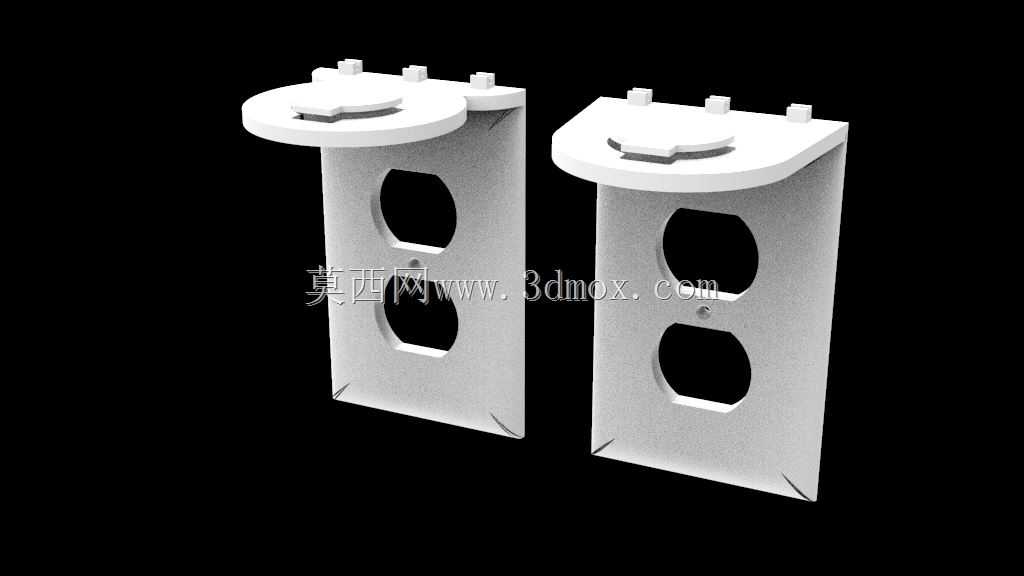

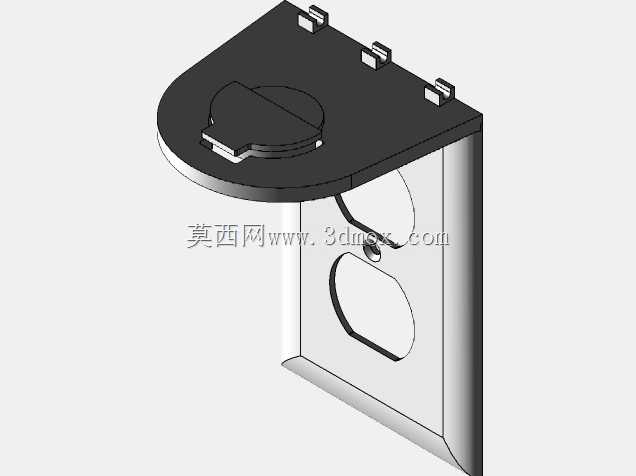

这款带云凸轮支架的插座盖，主要面向民用及商用场景下墙面插座的功能拓展需求，适配常规86型墙面暗装插座的安装边界，整体安装后突出墙面的厚度控制在较低区间，不会过度占用墙面外的空间，避免对周边家具摆放、人员通行造成剐蹭干扰。日常使用场景中，不少用户需要在插座旁加装小型监控摄像头，常规插座盖仅具备遮挡接线端的防护作用，无法提供稳定的挂载支撑，额外加装支架又需要在墙面打孔，破坏墙面完整性，这款结构将云凸轮支架与插座盖做一体化整合，直接替换原有插座面板的外盖即可完成安装，无需额外打孔作业，安装流程和普通插座盖更换一致，普通用户无需专业工具即可完成操作。从功能特性来看，盖体本身保留了插座插孔的避让开孔，不会遮挡原有插座的取电接口，不影响插座本身的供电功能，顶部的云凸轮支架结构设置了标准的摄像头挂载卡位，能够匹配主流家用小型摄像头的安装卡槽，卡位处做了限位凸台设计，挂载后摄像头不会出现随意转动、滑落的问题，支架的角度预留了合理的调节余量，用户可以根据监控视角需求调整摄像头的俯仰角度，调整到位后依靠凸轮结构的阻尼即可锁定角度，无需额外设置锁紧螺丝。设计过程中，针对原有同类产品厚度过大、突出墙面过多的问题，对盖体的内部加强筋做了拓扑优化，在保证盖体结构强度、满足支架挂载承重要求的前提下，削减了非受力区域的材料厚度，将盖体的总厚度压缩了近三分之一，既减少了原材料消耗，也让安装后的外观更贴合墙面，视觉上更简洁。盖体两侧的对称镂空结构，一方面是为了匹配插座本身的散热需求，避免插座长期工作时热量在盖体内积聚，另一方面也作为拆卸位，方便后期维护时撬动盖体完成拆卸，不会在盖体表面留下明显的撬痕。安装边界上，盖体的固定孔位完全匹配标准86型插座的螺丝孔距，不需要对原有插座的底盒做任何改造，替换时仅需拧下原有插座盖的固定螺丝，对准孔位锁紧即可，盖体边缘做了0.5mm的圆角收边，不会划伤安装人员的手部，也能避免日常使用中磕碰造成的边角崩裂。从承重表现来看，支架部分和盖体采用一体化结构设计，挂载150g以内的小型摄像头时，长期使用不会出现盖体变形、支架下垂的问题，能够满足绝大多数家用监控摄像头的挂载需求，盖体表面做了哑光处理，不容易残留指纹和灰尘，日常清洁仅需用干布擦拭即可。
