电脑主板用密柱式铜质散热构件

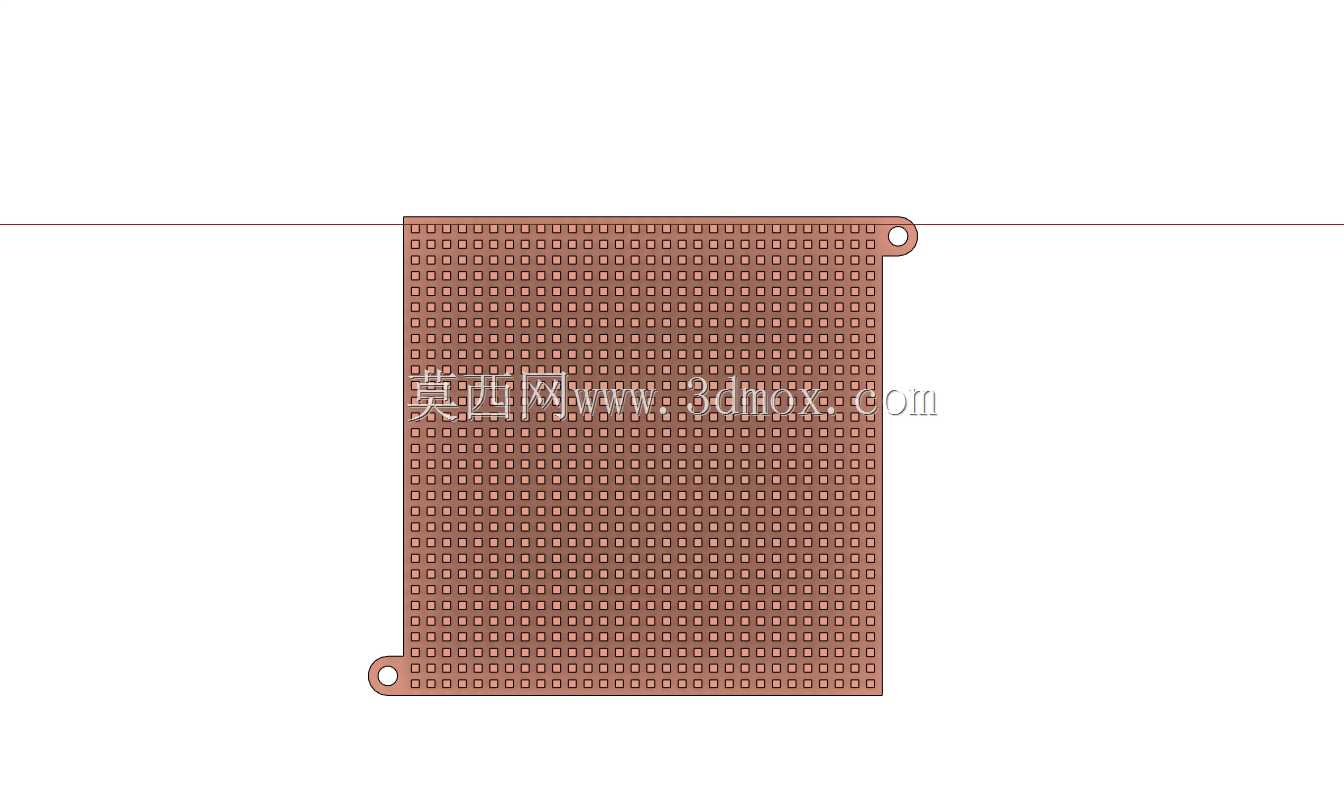

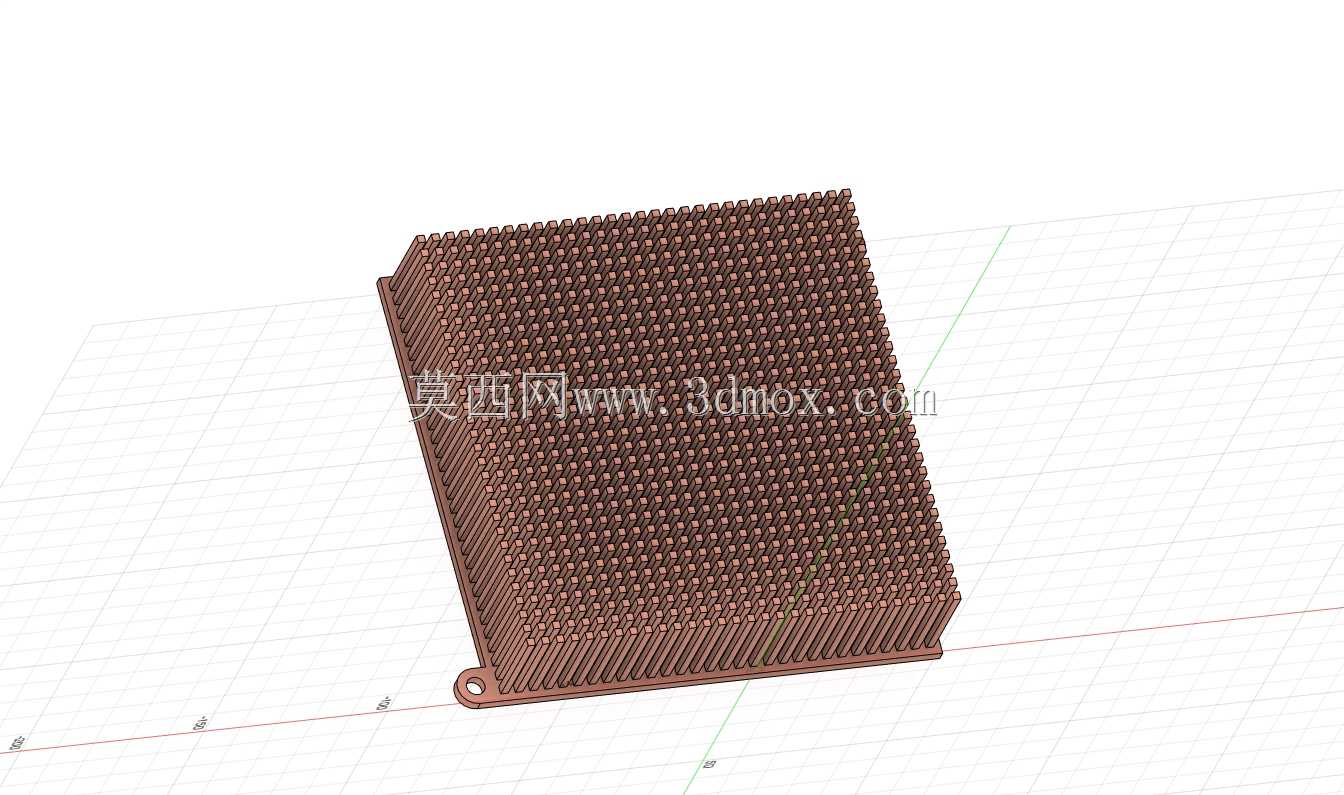

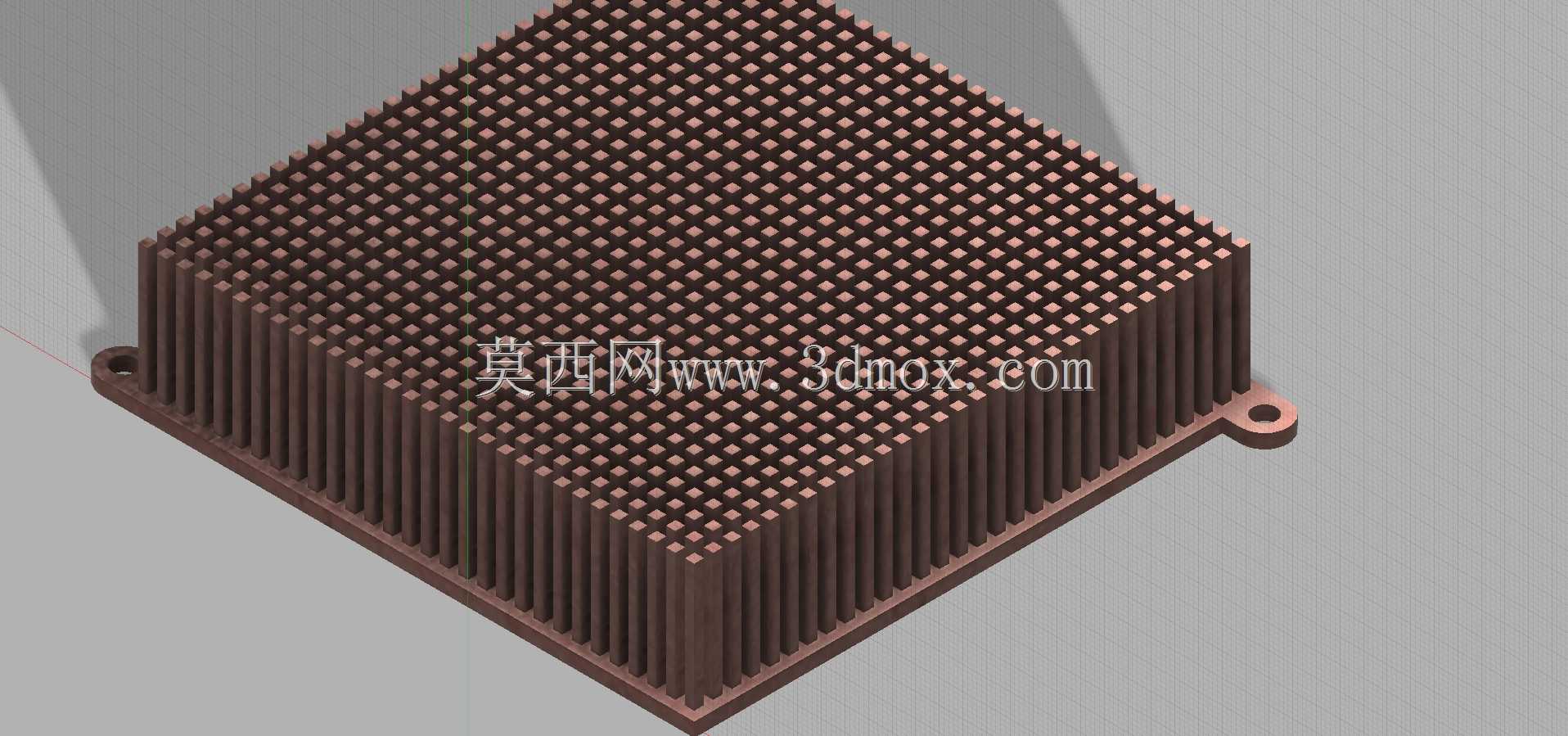

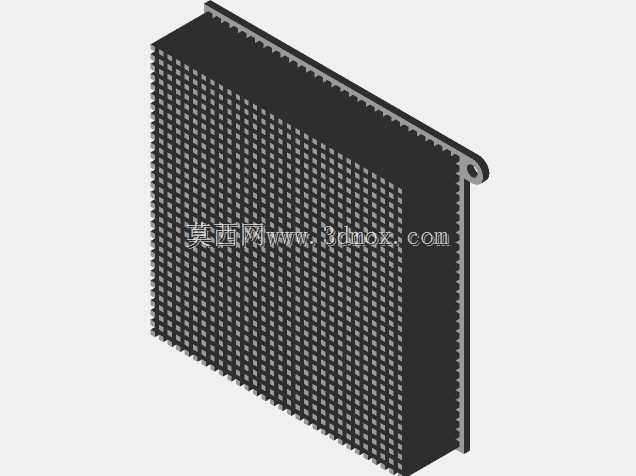

这类密柱式铜质散热构件，主要适配台式电脑主板上高功耗芯片的被动散热场景，早年不少工控主板、老旧台式机的北桥芯片、供电MOS管区域都会采用这类纯铜散热结构，相比铝挤散热片，纯铜材质的热传导效率更高，能更快把芯片表面的集中热量疏导到散热结构整体，再通过密集柱体和空气的接触完成热交换，不需要搭配高转速风扇就能满足低功耗工况下的散热需求，适合对噪音控制有要求的嵌入式设备、静音办公主机使用。从结构设计来看，整个散热主体采用等径圆柱阵列排布，柱体之间预留均匀的通风间隙，既保证了足够的散热接触面积，也不会因为结构过于密集导致风阻过大，哪怕是依靠机箱内部的自然空气对流，也能形成顺畅的散热风道，避免热量在柱体间隙淤积。底座部分做了平整化处理，安装时可以和芯片表面完全贴合，减少接触热阻，边角位置预留了带安装孔的固定耳，孔位尺寸适配主板上常见的2.5mm安装螺柱，不需要额外修改主板结构就能直接固定，安装边界控制得十分紧凑，整体厚度不会超过15mm，不会和周边的内存插槽、显卡卡扣产生结构干涉，适配绝大多数MATX、ATX版型的主板布局。设计思路上完全从实际散热需求出发，没有多余的装饰性结构，所有柱体的高度保持一致，顶部做了微小的倒角处理，避免安装时划伤操作人员或者周边线材，底座和柱体采用一体成型工艺，不存在拼接缝隙带来的热阻损耗，相比带鳍片的铝制散热片，这种柱阵结构在垂直方向的热传导路径更短，热量从底座传递到柱体顶端的速度更快，在小空间内的散热表现更稳定。实际选型时需要注意，这类纯铜散热构件的重量比同体积铝制散热片高不少，安装时要确保固定卡扣或者螺柱的锁紧力度足够，避免长期使用后因为震动出现移位，导致芯片散热失效，同时安装前需要在芯片表面均匀涂抹薄层导热硅脂，填充接触面的微观空隙，进一步降低接触热阻，让散热效率达到设计预期。
