车辆换挡操纵顺序变速杆结构设计

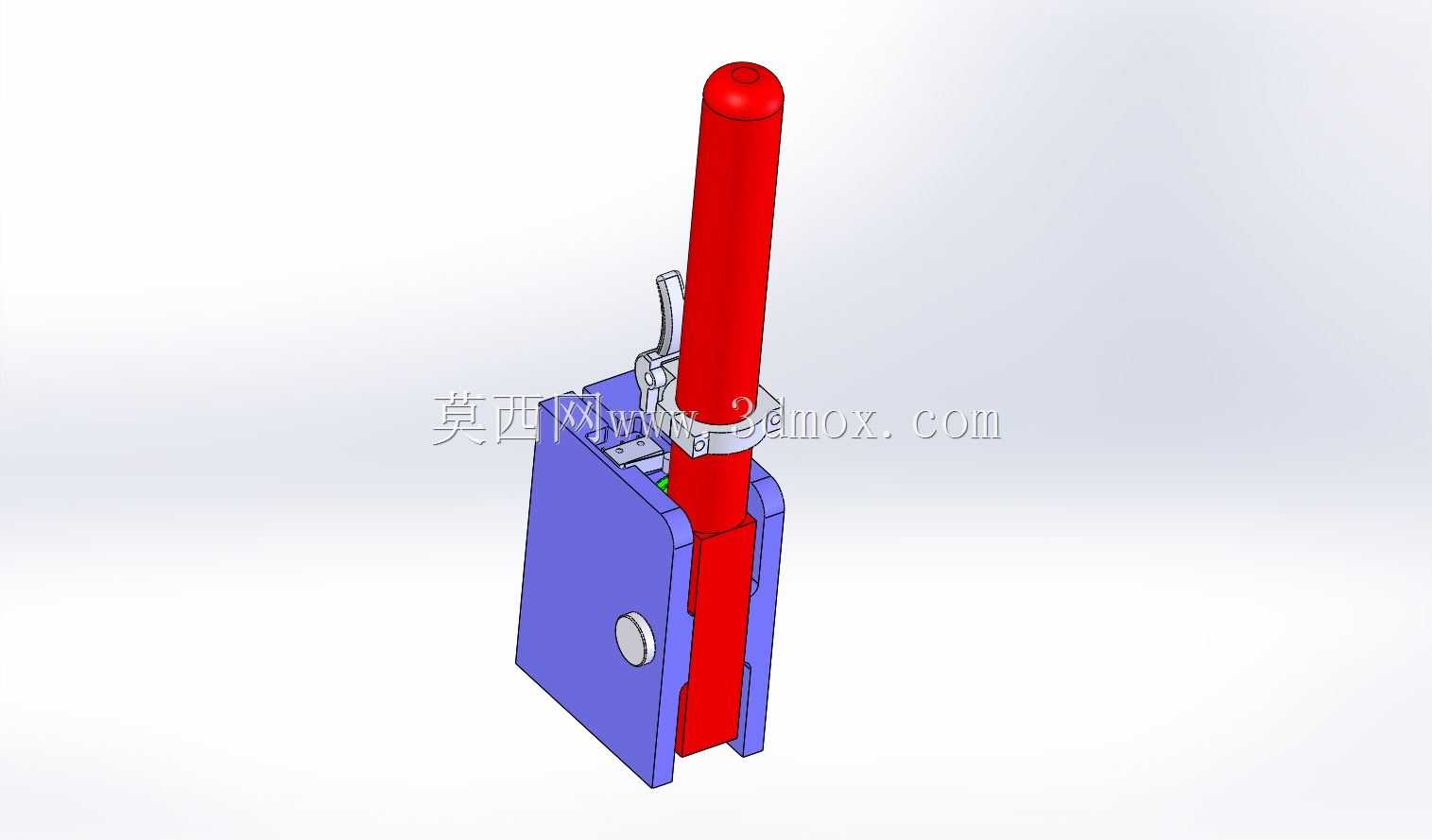

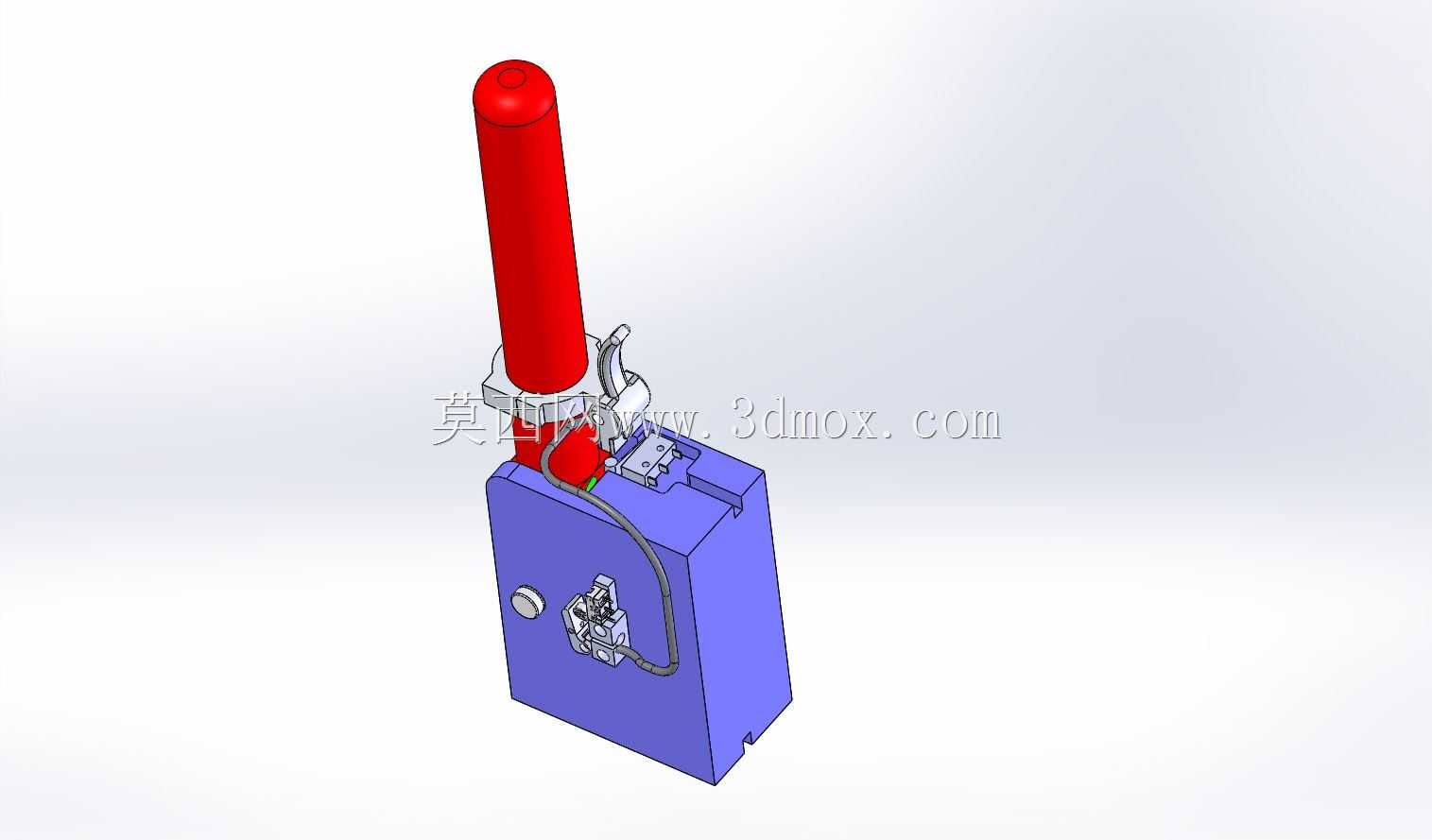

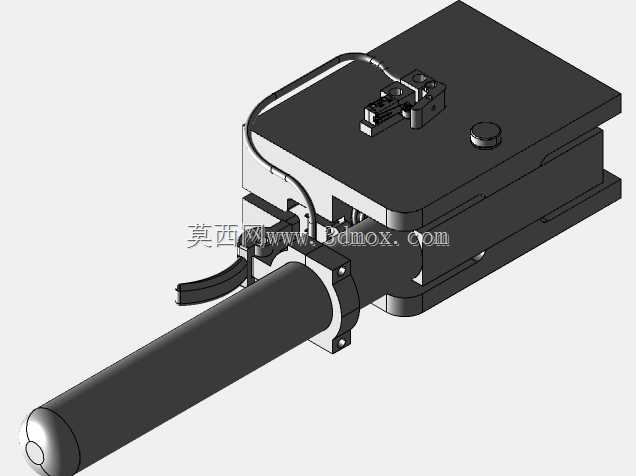

这款顺序变速操纵杆主要配套手动序列式变速器使用，常见于商用车、工程作业车辆以及部分赛事改装车辆的操纵系统中，核心作用是将驾驶员的换挡动作转化为变速器内部的选换挡位移，实现挡位的顺序切换，相比传统H型换挡机构，顺序式结构能大幅降低误操作概率，缩短换挡行程，提升换挡操作的精准度与响应速度。从结构设计来看，该操纵杆采用长杆式握持端设计，握持段做了适配手掌贴合的圆柱轮廓处理，操作时施力路径更符合人体工程学，长时间操作不易产生疲劳；杆体与基座连接部位设置了铰接回转结构，预留了足够的摆动角度余量，可匹配不同车型驾驶室的安装空间，基座部分集成了挡位定位与信号触发模块，上部的安装平面预留了标准紧固件孔位，可直接固定在驾驶室地板的安装支架上，不需要额外制作复杂的转接工装。设计过程中优先考虑了操纵行程与挡位手感的匹配，杆体的摆动杠杆比经过反复校核，确保驾驶员施加较小的握力就能推动换挡机构完成挡位切换，同时基座内部的定位结构能在每个挡位位置提供清晰的入挡反馈，避免出现挡位模糊、脱挡的问题。安装边界方面，杆体伸出基座的长度适配常规驾驶室的操纵空间，基座整体轮廓方正，周边预留了与周边内饰、线束的避让间隙，不会和驾驶室地板凸起、手刹机构等周边部件产生运动干涉；杆体末端的连接接口采用通用的拉索连接结构，可匹配市面上多数序列式变速器的换挡拉索规格，不需要对拉索端头做二次改装。实际装车应用中，该结构的操纵杆能适应复杂工况下的频繁换挡操作，铰接部位的耐磨结构设计可降低长期使用后的旷量，上部集成的信号触发组件可同步输出挡位信号给车载仪表，方便驾驶员实时确认当前挡位，整体结构紧凑，安装维护便捷，不需要复杂的调试步骤就能完成装车匹配。
