通用汽车发动机控制模块结构设计

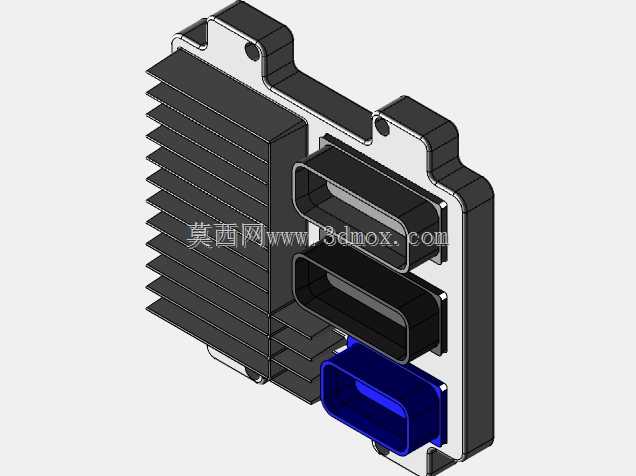

车载动力控制单元的结构设计，核心要平衡舱内安装空间约束、散热效率与接插可靠性，这款发动机控制模块的结构方案，是面向量产乘用车动力舱布局做的适配设计。从安装边界来看，模块整体采用带侧翼安装耳的一体化壳体结构，安装耳上预留的通孔对应动力舱内预留的固定点位，安装时无需额外设计转接支架，可直接通过螺栓锁附在舱内指定安装位，周边预留的间隙可避开进气歧管、线束走向等周边部件的干涉范围，不会占用额外的舱内冗余空间。散热结构是这款模块设计的核心考量，壳体主体集成了平行排布的鳍片状散热结构，直接与内部功率器件的导热基板贴合，无需额外加装散热风扇，依靠车辆行驶过程中的迎面气流即可带走功率器件工作产生的热量，这种被动散热结构既降低了部件成本，也减少了运动部件带来的故障风险，适配动力舱内高温、高振动的严苛工作环境。接插端采用下沉式的多通道接口设计，蓝色的接插护套与壳体之间做了卡扣式的密封结构，可阻挡舱内的泥水、灰尘进入接插区域，避免引脚氧化接触不良，接口的排布方向与舱内线束的走向匹配，接插后线束不会出现过度弯折的情况，可降低长期振动下线束疲劳断裂的概率。壳体的边角位置全部做了圆弧过渡处理，既可以降低安装过程中磕碰周边线束、管路的风险，也能提升壳体自身的结构强度，在车辆长期振动工况下不会出现应力集中导致的壳体开裂问题。内部腔体的分隔结构将功率电路与信号电路做了物理隔离，可避免功率器件工作时的电磁干扰影响信号采集精度，保障发动机喷油、点火等控制信号的稳定输出。整个模块的结构设计没有冗余的造型特征，所有结构特征都服务于安装、散热、密封、抗振这些实际功能需求，完全贴合车载部件量产落地的工程要求，可直接作为同类型控制模块结构设计的参考方案，也能用于动力舱布置的干涉校验、维修拆装模拟等场景。
