8针2mm节距THT外螺纹连接器结构

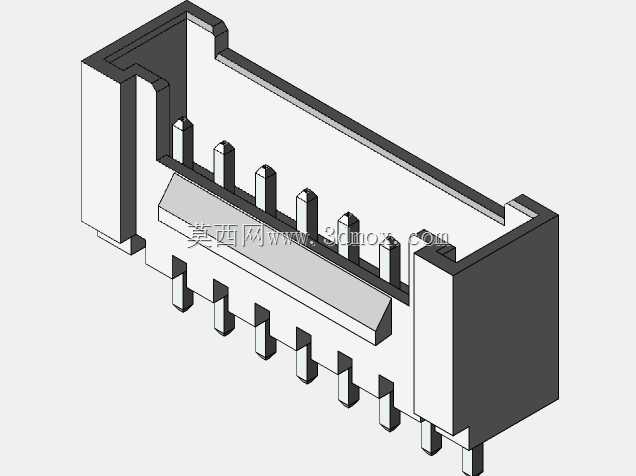

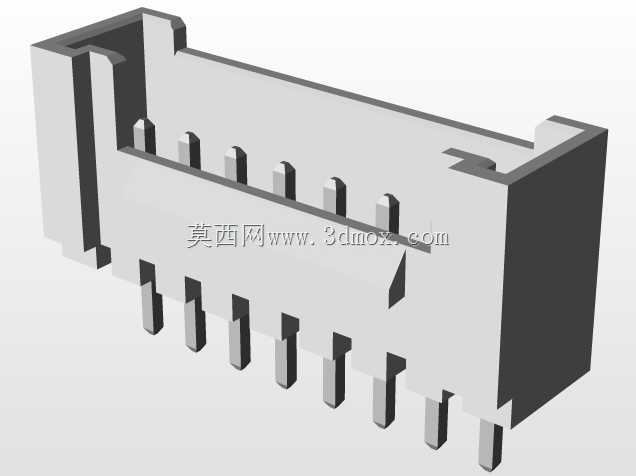

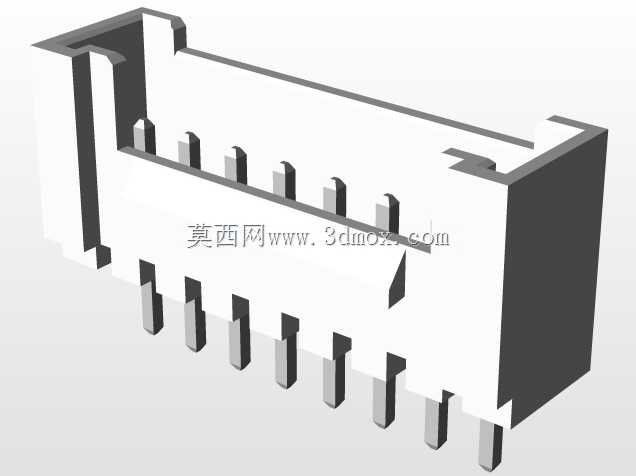

这类板对板直插连接器，常出现在工控板卡、小型家电控制板、电源模块的板间信号与小电流传输场景里，做板端固定的电气连接节点，替代飞线焊接来提升装配一致性与后期维护便利性。设计时优先考虑波峰焊工艺的适配性，插针引脚的伸出长度做了适配常规1.6mm厚PCB的尺寸，焊盘位置预留了足够的阻焊间隙，避免波峰焊时出现连锡、虚焊问题；外壳采用带定位挡边的结构，装配时可以直接卡入PCB的对应定位孔，不需要额外治具做预固定，能大幅提升SMT后段插件工序的装配效率。外形尺寸上整体长度控制在17.98mm，宽度5.1mm，高度7.7mm，属于紧凑型卧式接插件，安装时在PCB上预留的边界尺寸需要在长宽方向各多留0.3mm的装配公差余量，高度方向要注意上方不能有高于7mm的结构件干涉，避免插接线束时出现操作空间不足的问题。内部的接触端子采用对称排布，8个针位的节距严格控制在2mm，相邻针位之间的绝缘隔筋厚度做了加强处理，能承受常规1500V的工频耐压不击穿，满足低压工控场景的绝缘要求；两侧的固定柱做了防呆倒角，反向装配时无法插入PCB定位孔，从结构上杜绝错装风险。外壳的侧壁做了加厚处理，插件作业时能承受30N的按压力不出现开裂，适配产线手工插件或者半自动插件机的作业力度要求；端子的插合端做了导向斜面，对接公端连接器时可以自动导正，不会出现针位顶弯的问题，插合后的保持力能达到20N以上，常规设备振动场景下不会出现松脱断连的问题。建模时严格按照实际量产的尺寸公差做了细节还原，定位柱的公差、插针的位置度、绝缘隔筋的厚度都和实物一致，结构工程师做PCB布局、整机结构干涉检查时可以直接调用，不需要反复核对二维手册的尺寸参数，能减少选型阶段的尺寸核对工作量，也能提前发现装配时的干涉风险，避免后期打样后出现结构不匹配的返工问题。
