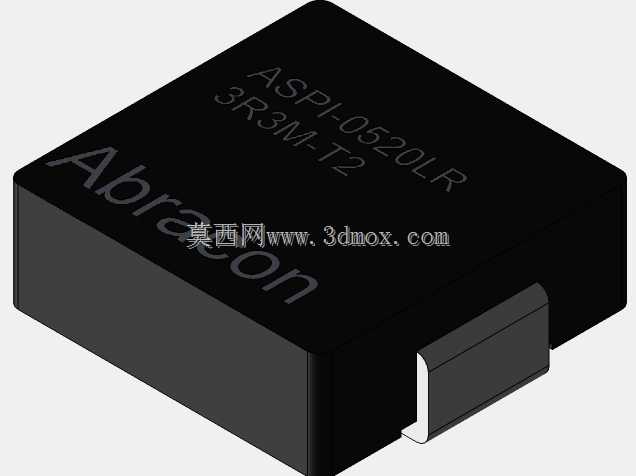

Abracon贴片功率电感器三维结构模型

这款贴片功率电感的三维建模完全贴合实际量产元件的结构特征，建模过程中优先还原了元件的安装边界与外形公差，方便PCB布局工程师在结构设计阶段直接调用，无需反复核对元件规格书的安装尺寸。从实际应用场景来看，这类SMD功率电感常被用于DC-DC转换回路、开关电源输出滤波、便携设备电源管理模块中，承担储能、滤除纹波电流的作用，4.2A的额定饱和电流可以覆盖多数消费类电子、工业控制板卡的小功率电源回路需求，3.3uH的电感量适配常见的几百kHz开关频率的电源芯片方案。

建模时首先确定了元件的本体塑封结构，黑色环氧塑封外壳的边角做了符合实际生产的小圆弧过渡，避免建模时出现尖锐直角不符合注塑工艺实际的问题，本体表面的丝印标识位置与实物完全对齐，方便生产环节的视觉识别校验。底部的焊端结构按照标准SMD焊盘设计要求做了突出处理，焊端的金属镀层区域与塑封本体的衔接处做了台阶结构，还原实际元件焊端的爬锡空间，在做PCB装配仿真时，可以准确模拟回流焊过程中焊锡的润湿区域，避免出现焊盘设计与元件不匹配导致的立碑、虚焊问题。

从安装边界来看，建模时严格控制了元件的总高度、长宽尺寸，在做板卡堆叠设计时，可以直接调用该模型核对与周边结构件、上层板卡的安全间隙，不需要额外预留冗余空间，对于空间受限的便携设备主板设计来说，精准的三维模型可以有效减少后期打样的干涉问题。元件的塑封本体侧面的脱模斜度也做了还原，符合注塑成型的工艺特征，不会出现垂直侧壁无法脱模的不合理结构。

在结构设计细节上，本体底部的焊端厚度按照实际元件的端子厚度设置，在做热仿真时，可以准确模拟焊端的导热路径，帮助工程师评估电感工作时的热量通过焊盘传导到PCB铜箔的散热效率。不同于理想化的方块模型，这款模型还原了实际电感元件的所有外部结构特征，不管是用于整机结构装配校验、生产环节的吸嘴取料仿真，还是用于教学演示SMD元件的结构形态，都能满足精度要求。对于电源设计工程师来说，精准的三维模型可以在Layout阶段提前规避元件与周边器件的间距问题，比如与电解电容、功率MOS管的安全距离，避免后期改版增加成本。
