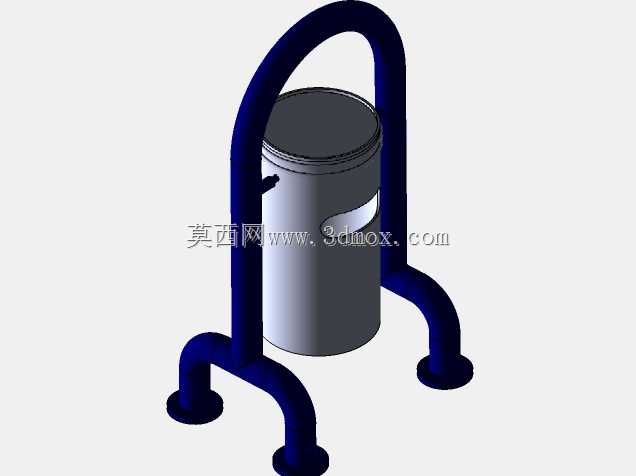

立式弯管支架承托圆柱罐体结构

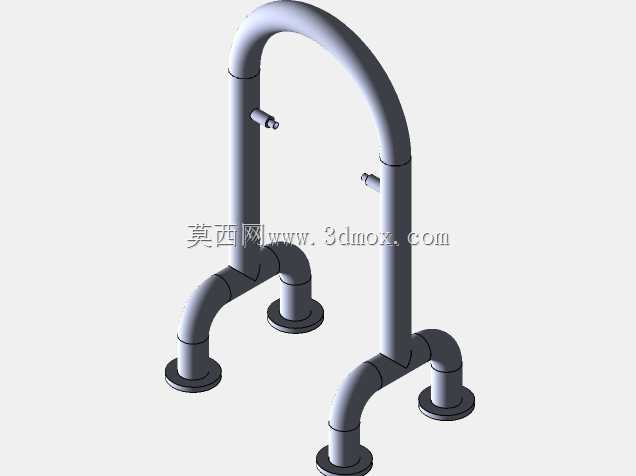

这类弯管承托结构常应用在小型流体处理工位、实验室流体输送单元、小型日化配料工位中，用来承托立式圆柱罐体，避免罐体直接放置在台面受外力磕碰倾倒，同时预留罐体底部管路对接的操作空间。从结构设计来看，整体采用一体化弯管成型思路，三根等径圆管弯折后形成三个落地支撑脚，支撑脚末端做了平边扩面处理，增大与安装台面的接触面积，降低单位面积压强，即使放置在普通理化板台面或者不锈钢操作台上，也不会因为局部压强过大压伤台面，同时提升放置稳定性，避免受侧向推力时出现滑移。上部的弯管形成半包围式的护圈结构，刚好贴合圆柱罐体的中上部外壁，不需要额外的抱紧箍件，依靠弯管的弧形贴合面限制罐体的径向位移，罐体可以直接从护圈上方置入支架内，拆装时不需要拆卸任何紧固件，日常清理罐体或者更换罐体时操作效率更高。设计时需要注意落地支撑脚的分布角度，三个支撑脚呈120度均匀分布时，整体抗倾覆性能最优，即使在罐体单侧接入管路产生侧向载荷时，也能保证重心始终落在三个支撑脚围成的支撑面内部。安装边界方面，支架的整体占地直径由弯管的外伸长度决定，这类小型承托支架的占地直径通常控制在300mm以内，适配直径150mm到200mm的立式圆柱罐体，罐体高度不超过350mm时，上部护圈的防护位置刚好处于罐体重心以上位置，能提供足够的防倾覆约束力。弯管的弯折半径需要匹配所选圆管的管径，通常弯折半径不小于管径的2倍，避免弯管处出现管壁褶皱、截面变形影响结构强度，管壁厚度根据罐体满载重量选择，承托满载5kg以内的罐体时，选用1.5mm壁厚的不锈钢圆管即可满足强度要求，不需要额外增加加强筋。支架顶部的弧形提手结构与护圈弯管一体化成型，既可以作为整个支架连带罐体的搬运握持位，方便工位调整时整体搬移，也能在护圈基础上进一步提升上部结构的刚性，避免长期受罐体侧向挤压出现弯管变形。罐体侧面预留的缺口位是为了对接管路或者安装液位视窗，设计支架时特意在对应位置留出了无遮挡空间，不会干涉罐体侧装配件的安装与后期维护操作。三个支撑脚的底部可以选配橡胶防滑脚垫，进一步提升与光滑台面的摩擦力，同时避免金属管端刮伤台面，在有振动的工位上使用时，防滑脚垫还能吸收部分振动，降低罐体内部流体晃动带来的共振影响。
