编码器用柔性连接按钮垫片端盖组件

这类柔性垫片组件主要配套旋转编码器使用，常见于工业自动化控制设备的操作端，在数控设备操作面板、工业机器人示教器、自动化生产线工位控制盒上都能见到同类结构的应用。实际设备运行中，编码器需要通过端部的按钮实现参数复位、模式切换、零点校准等操作，常规的刚性连接结构容易因为装配公差、面板形变、按压偏载导致按钮卡滞，甚至把侧向力直接传递到编码器转轴上，长期使用会造成编码器轴承磨损、转轴偏摆，直接影响编码器的计数精度和使用寿命。

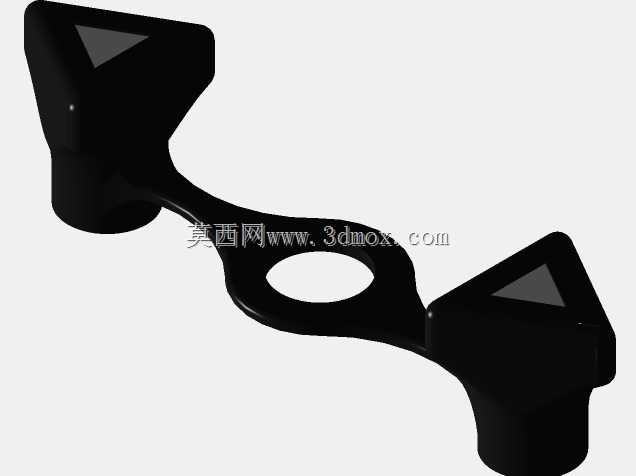

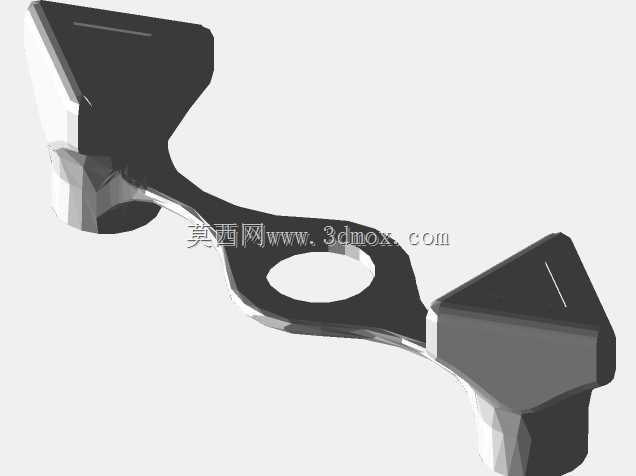

设计这款组件的时候，首先要解决的就是偏载补偿问题，中间的连接臂做了等强度的异形过渡，两端分别对应按钮按压端和编码器触发端，中间的镂空结构是特意预留的形变空间，当操作人员按压力度不在按钮中心位置时，连接臂可以通过自身的微量形变把偏载力转化为垂直方向的触发力，既保证按钮按压手感一致，又能避免侧向力传递到编码器轴上。两端的三角造型端盖不是随意设计的造型，一方面是和操作面板的安装卡槽匹配，三角结构的防转定位效果比圆形结构更好，装配时不需要额外做防转销，直接卡入面板对应的三角槽就能完成周向固定，不会因为长期按压出现端盖跟转的问题；另一方面三角造型的边缘做了圆弧过渡，按压时的接触面积比方形按钮更大，操作人员长时间操作也不会出现硌手的问题。

安装边界上，这类组件的整体厚度要匹配操作面板的壁厚，通常面板厚度在1.5mm到3mm之间时，端盖的卡接槽深度要预留0.2mm的装配余量，避免面板公差导致卡接过松或者过紧。两个端盖的中心距要和编码器安装位、面板按钮位的中心距严格对应，公差控制在±0.1mm以内，否则会出现按压行程不足或者卡滞的问题。中间连接臂的厚度要根据所用材料的弹性模量调整，如果采用POM材质，臂厚控制在1.2mm到1.8mm之间就能兼顾形变能力和结构强度，既不会因为臂太薄导致按压时形变量过大出现触发延迟，也不会因为臂太硬失去偏载补偿的作用。

实际选型使用时，还要注意组件的按压行程要和编码器的触发行程匹配，通常编码器的触发行程在0.5mm到1.5mm之间，垫片组件的自身形变量要控制在0.3mm以内，保证按压时的力可以直接传递到编码器触发端，不会出现空程。另外组件表面做哑光处理，避免工业现场的灯光反射干扰操作人员视线，端盖上的三角标识区域可以做不同颜色的填充，用来区分不同功能的按钮，比如复位用红色、模式切换用黑色，方便现场操作人员快速识别功能。
