壁挂式显示器承载置物托架结构设计

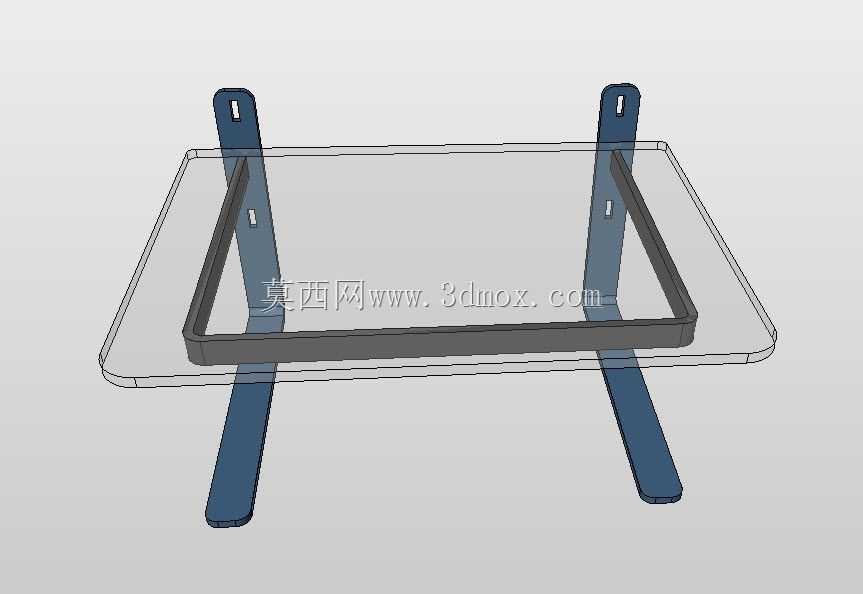

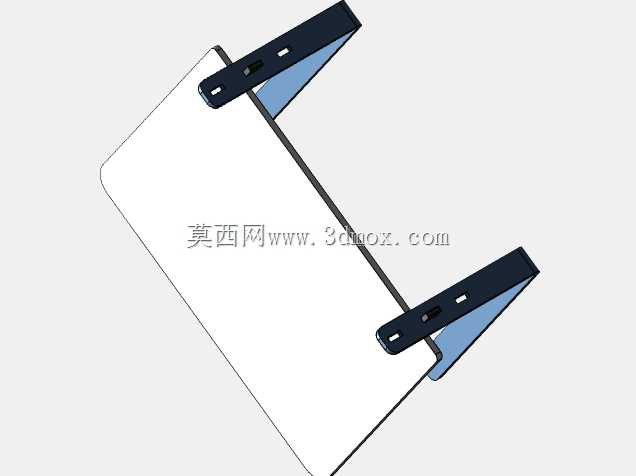

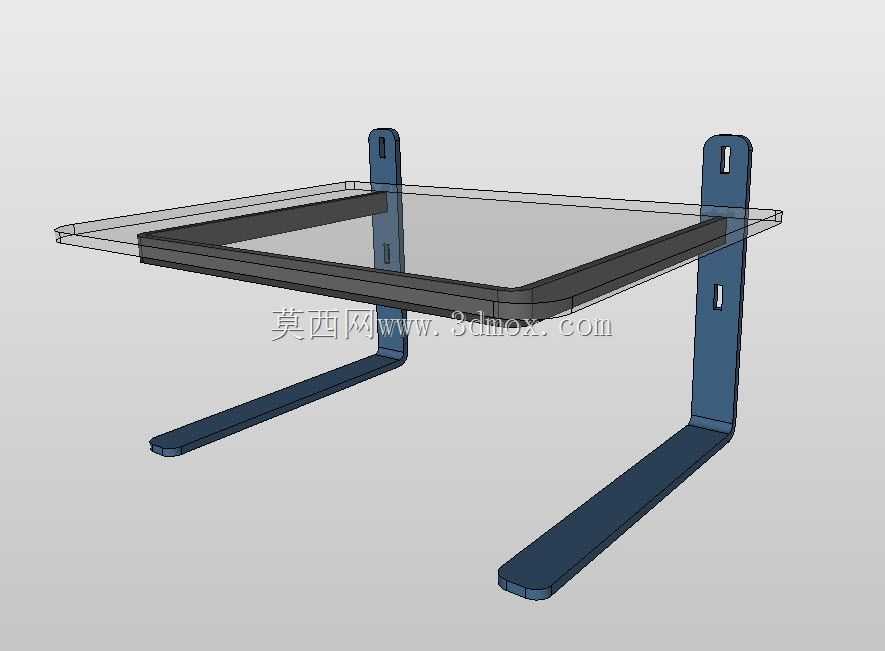

这款壁挂式承载托架主要面向桌面空间局促的监控工位、小型设备操作台场景设计，可直接固定在墙面或立式设备的立面安装位上，用来承托液晶监视器、小型工控显示屏或是轻型操作终端，替代传统桌面底座释放台面操作空间，也能避免设备直接放置在台面上被磕碰、被液体泼溅的风险。从结构设计逻辑来看，整体采用双侧L型折弯支撑臂作为主受力构件，两个支撑臂对称分布在置物平台的两侧，竖向臂上预留的长条形安装孔可适配不同孔距的墙面膨胀螺栓或是设备立面安装螺孔，同时预留了上下调节余量，安装时可根据现场布线需求、操作人员的视线高度微调托架的固定位置，不需要严格匹配预设孔位，降低现场安装的对位难度。支撑臂的水平段直接承托置物平台的底部，折弯处做了圆弧过渡处理，避免应力集中导致长期承重后出现折弯开裂的问题，竖向臂与水平段的长度比例经过承重校核，在承托常规尺寸轻型显示器时，整体重心落在支撑臂的受力安全区间内，不会出现前倾倾覆的隐患。置物平台采用边框式结构，边缘做了围边凸起设计，放置在上面的显示器底座不会因为轻微碰撞或是台面振动出现滑移掉落的问题，平台表面预留的平整区域可兼容不同尺寸的显示器底座，不需要额外打孔固定，放置后依靠接触面摩擦力即可保持稳定，同时平台的镂空设计也能减少整体自重，降低壁挂安装时对墙面固定点的载荷要求。安装边界方面，支撑臂竖向段的长度决定了托架离墙面安装面的最大突出距离，水平承托段的长度覆盖常规19到27寸轻型显示器的底座深度范围，安装时只需要在立面固定两个对应支撑臂孔位的固定点即可完成安装，不需要大面积破坏墙面或是设备立面结构，后期拆卸调整也十分便捷。在实际使用场景中，这类托架除了监控机房的显示器安装外，也可用于生产车间工位的操作终端挂载、实验室小型检测仪器的墙面放置，结构件采用常规钣金折弯工艺即可加工生产，不需要复杂的开模工序，加工成本可控，表面做喷塑处理后即可满足常规室内环境的防锈防腐蚀要求，长期使用不会出现表层脱落锈蚀的问题。
