三耳带安装孔法兰式锥形连接支座

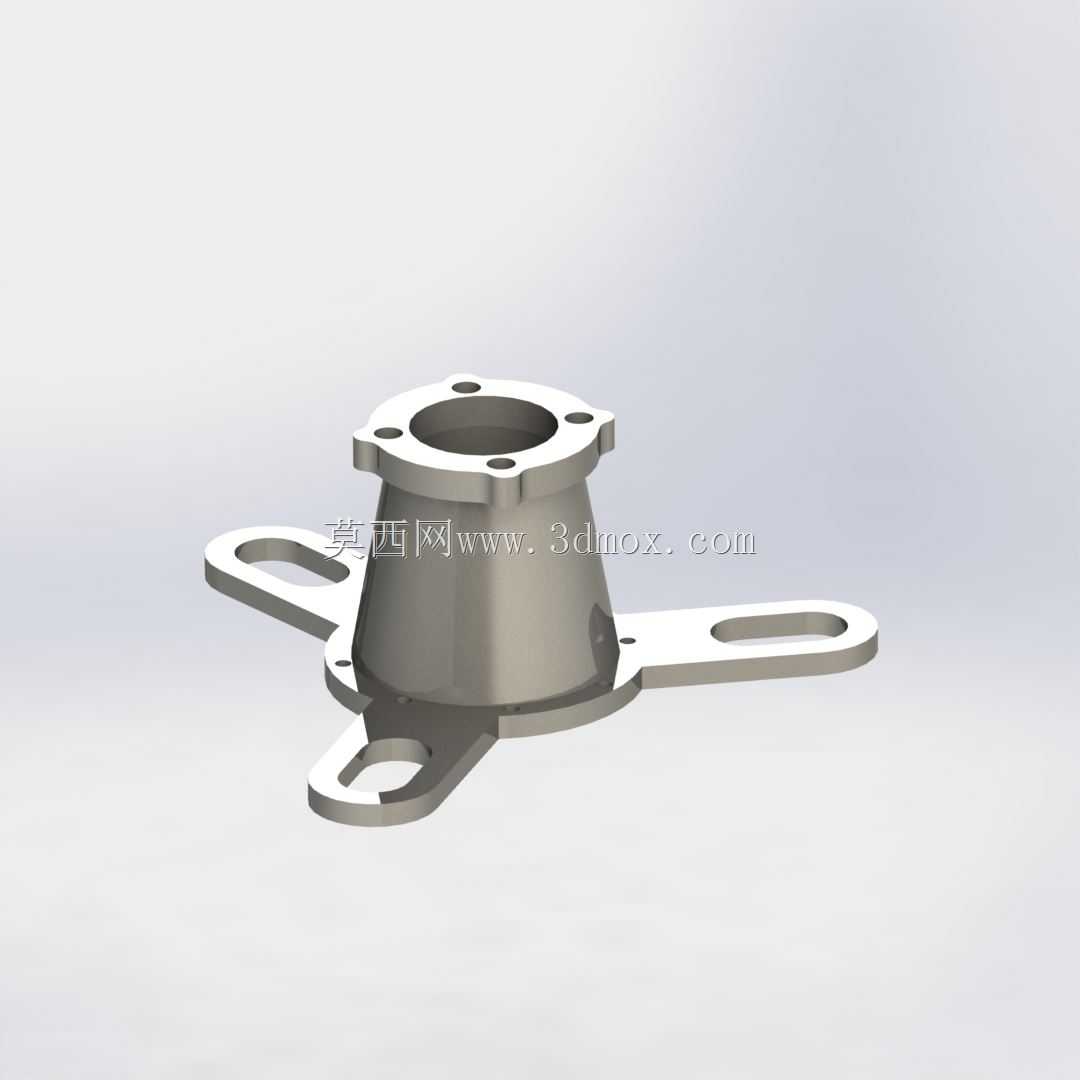

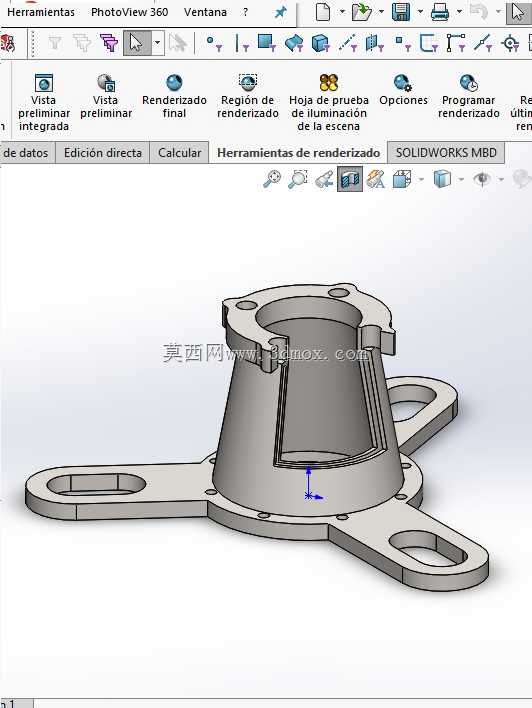

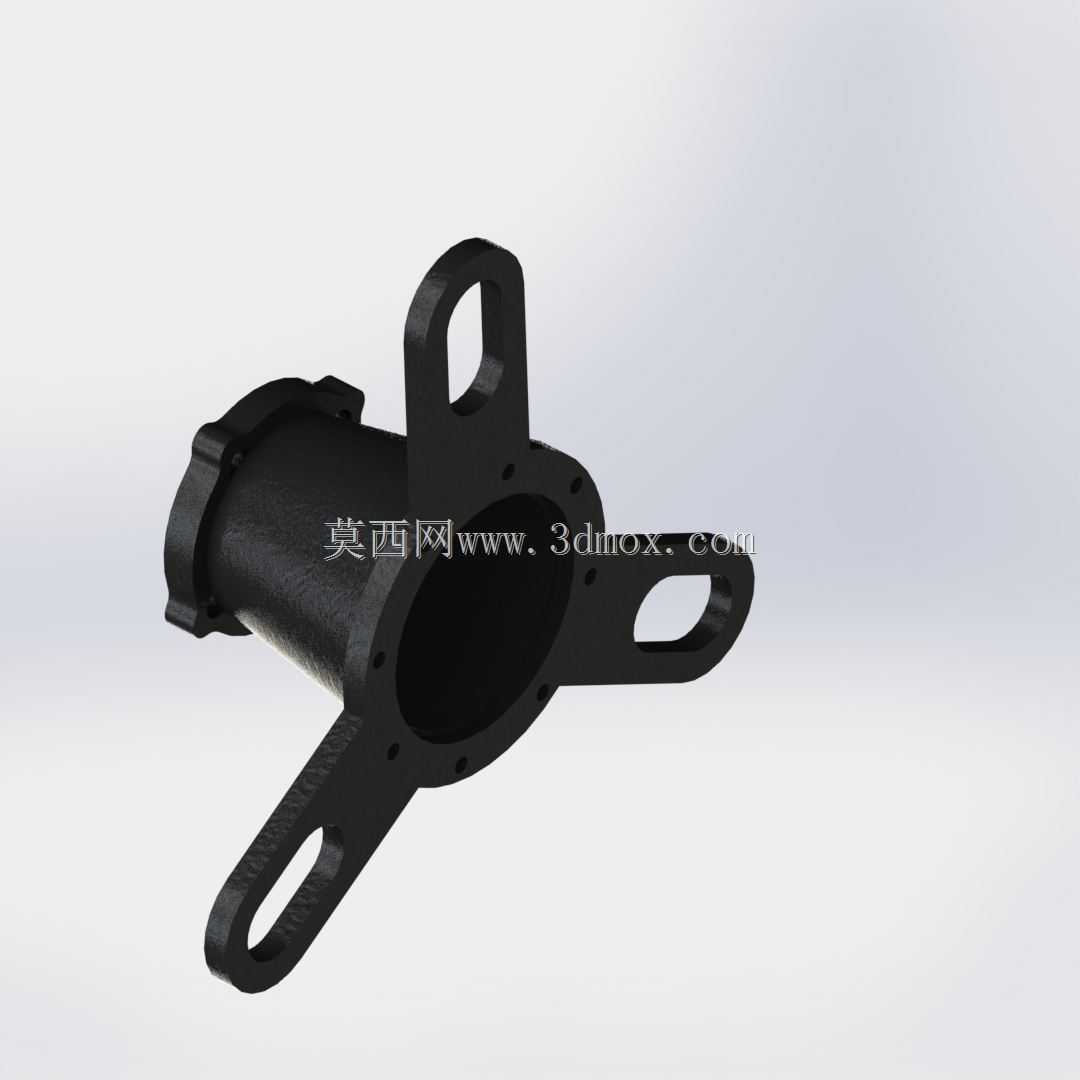

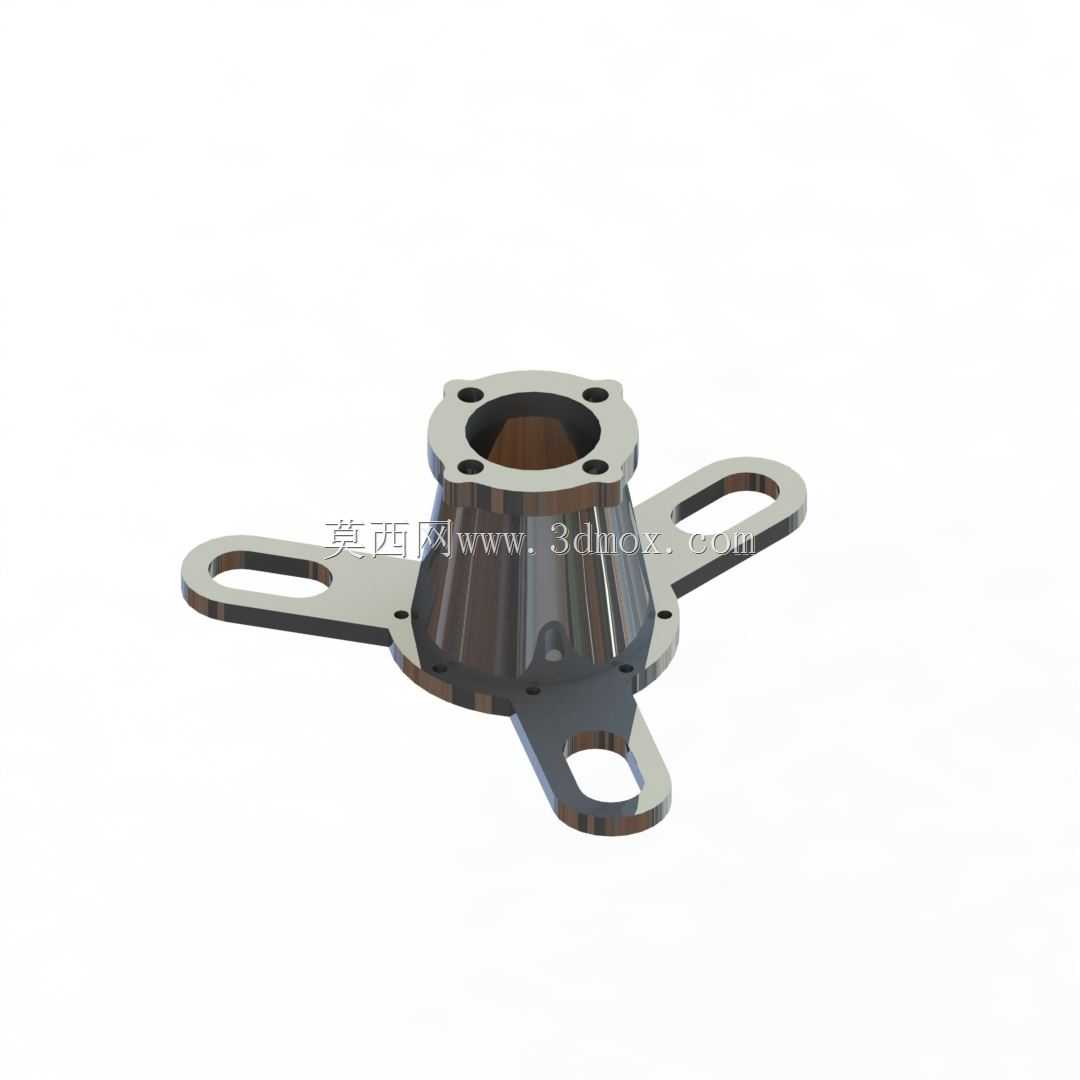

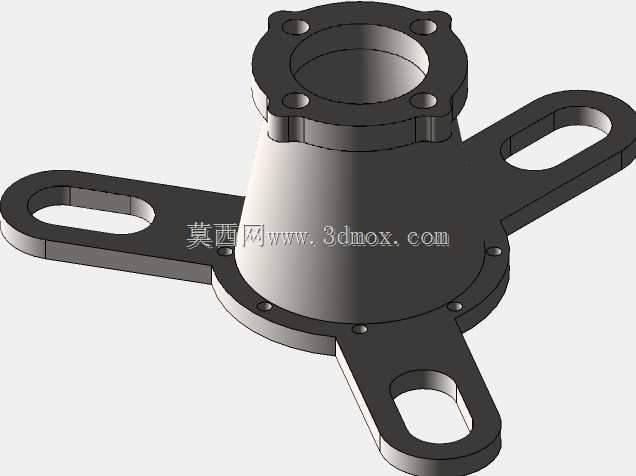

这类带三耳安装结构的锥形法兰支座，常应用在需要轴向定位同时兼顾周向多点固定的管路、传动或流体控制场景中，比如小型气动回路的阀组安装位、轻型输送线的导向轴支撑端、医疗呼吸类设备的气路转接固定位，都能看到同结构零件的应用。从功能上看，零件上部的带孔法兰端主要承担对接功能，端面均匀分布的四个安装孔可通过螺栓与上方对接件实现刚性锁紧，内孔的直段设计可根据实际需求适配轴类插入、管路插接或者密封件嵌装，锥形过渡段并非单纯的造型设计，而是通过变径结构分散上部法兰传递的载荷，避免直角连接处出现应力集中，同时锥形结构在装配时可起到自动导正的作用，降低对接时的对位难度。下部延伸出的三个带长圆孔的安装支耳，呈120度均匀分布，长圆孔的设计预留了安装调整余量，可抵消安装基面的孔位加工误差，也能在设备运行产生小幅振动时提供微量的位移补偿空间，避免支座因硬约束出现连接断裂。设计这类零件时，首先要确定上部法兰的对接尺寸，包括法兰外径、内孔通径、安装孔的孔距与孔径，这些参数需要完全匹配对接件的接口尺寸，保证连接后的同轴度；锥形段的锥度选择需要兼顾载荷传递与结构紧凑性，锥度过大会导致整体径向尺寸超标，锥度过小则无法有效分散应力，通常会根据支座承受的轴向与径向载荷比值确定锥度范围；三个安装支耳的长度、长圆孔的长度与宽度，需要结合安装基面的固定螺栓规格、允许的调整范围来确定，支耳的厚度需要经过强度校核，保证在额定载荷下不会出现支耳变形或断裂。实际应用中，这类支座的安装边界需要注意，上部法兰对接面的平面度需要控制在合理范围内，避免锁紧后出现密封失效或连接歪斜；三个支耳的安装基面需要保持在同一平面，若基面存在高度差，锁紧螺栓时会导致支座产生内应力，长期运行下容易出现锥形段开裂；内孔如果用于穿设管路或轴类零件，需要预留足够的配合间隙，避免热胀冷缩导致零件卡滞。零件的材质通常根据使用场景选择，普通工业场景常用碳钢做表面镀锌处理，腐蚀环境下会选用不锈钢材质，医疗或食品接触场景则会选用符合卫生级要求的材质并做镜面抛光处理。
