戴尔显示器壁挂安装支撑固定支架

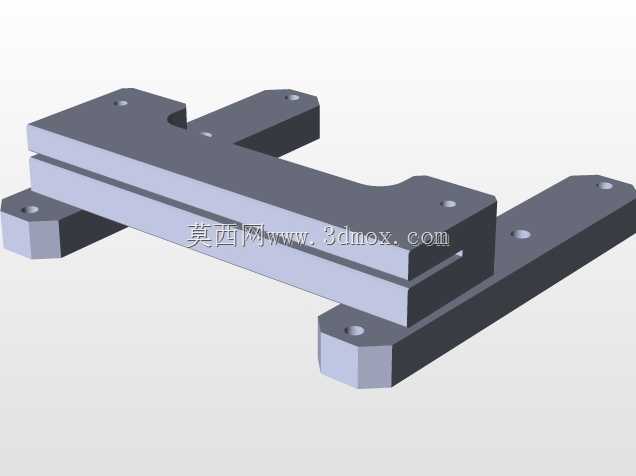

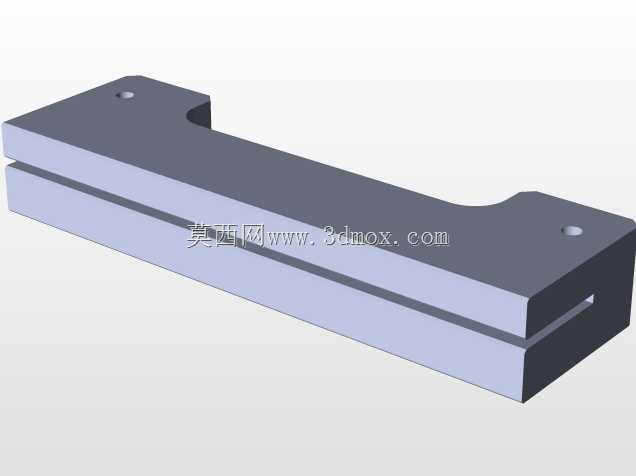

该支架为桌面办公场景下戴尔显示器配套的安装支撑构件，主要用于替代原装显示器底座，实现显示器的壁挂、悬臂挂载或工位台面侧装需求，解决原装底座占用桌面空间、无法灵活调整安装位置的问题，常见于开放式办公区、监控调度工位、工业设备操作站等需要节省台面操作空间的场景。从结构设计来看，整体采用弯折式层叠钣金结构，主体承力段为双层叠合的长条形板件，通过两端延伸出的带安装孔支耳实现双向固定：一端支耳对应显示器背部的VESA标准安装孔位，孔位间距匹配对应型号戴尔显示器的背部固定点位，无需额外打孔转接即可直接贴合安装；另一端支耳用于连接壁挂墙面、设备机架或悬臂支架，多组均匀分布的安装孔可适配不同安装基面的孔位偏差，降低现场安装的对位难度。设计过程中重点考量了安装边界与受力合理性，主体弯折角度经过受力校核，可承载对应尺寸显示器的静态重量，避免长期使用出现形变下垂；双层叠合的板件结构在控制整体重量的同时提升了抗扭刚度，即便安装后调整显示器俯仰角度，也不会出现支架整体晃动的问题。安装时需注意，支架与显示器连接的贴合面预留了足够的避让空间，不会挤压显示器背部的接口区域，不会影响HDMI、电源线等线材的插拔；支架整体厚度控制在合理范围，安装后显示器与安装基面的间距满足常规走线需求，无需额外配置线材转接件。支耳处的安装孔均做了沉头处理，固定螺丝安装后不会突出平面，避免刮蹭线材或安装面，边缘处做了倒角处理，去除钣金加工后的锐边，防止安装过程中划伤操作人员。该支架的结构设计可直接作为同类型显示器安装支架的设计参考，建模过程中对安装孔位、弯折半径、层叠间隙的参数设定，均符合常规钣金加工的工艺要求，可直接展开下料进行打样生产，无需额外做工艺修正。
