工业控制用CPU处理单元箱体结构设计

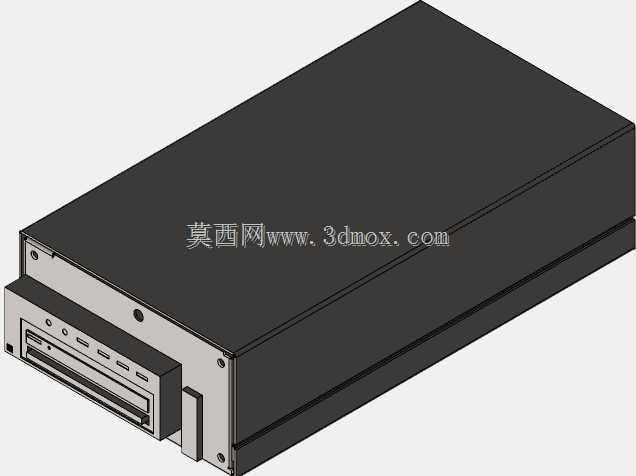

这款CPU处理单元箱体结构，主要面向工业现场嵌入式控制场景设计，可直接嵌入工控机柜、设备电控舱内部作为核心运算载体使用，适配车间产线控制、设备单机逻辑运算、工业数据采集终端等多种部署场景，区别于消费级电脑的CPU裸露安装方式，该结构将核心运算板卡、接口拓展模块全部整合在封闭金属壳体内，可抵御工业现场常见的粉尘侵入、轻微振动干扰，满足复杂工况下的长期稳定运行需求。从功能特性来看，箱体前置面板集成了多组拓展接口，包含数据传输槽位、状态指示点位、固定锁止结构，可直接对接外部存储模块、通讯拓展卡，无需拆解壳体即可完成外设接驳，面板边缘的定位凸台与安装卡扣，可在设备舱内实现快速对位，减少现场装配的对位调整时间。设计过程中优先考虑了板卡安装的兼容性，壳体内腔预留了标准CPU板卡的安装螺柱点位，对应不同尺寸的工业级核心板可通过调整螺柱高度适配，侧壁预留的散热接触平面可直接贴合导热硅胶垫，将核心运算元件产生的热量传导至金属壳体向外散出，无需额外加装主动散热风扇即可满足常规工业工况下的散热需求，避免风扇积灰带来的维护成本提升。外形尺寸方面，整体采用长方体规整结构，长宽比例适配标准19英寸机柜的内部安装间距，壳体高度控制在单U安装位的兼容范围内，可与其他工控模块并排叠装，不会占用额外的机柜竖向空间，安装边界上壳体四周预留的沉头安装孔位，可兼容螺钉固定、导轨卡扣两种安装方式，既可以直接固定在设备舱的金属安装板上，也可以卡装在标准DIN导轨上，适配不同设备的内部安装条件。壳体拼接处采用折边咬合结构，配合紧固螺钉可实现接缝处的紧密贴合，减少电磁信号从接缝处泄漏的概率，同时可阻挡车间内的切削液雾气、金属粉尘进入壳体内部，保护内部电子元件不受侵蚀，前置接口处的挡边结构可在插拔外接模块时提供受力支撑，避免长期插拔导致接口板卡松动移位。
