带USB输出的多插孔民用排插结构设计

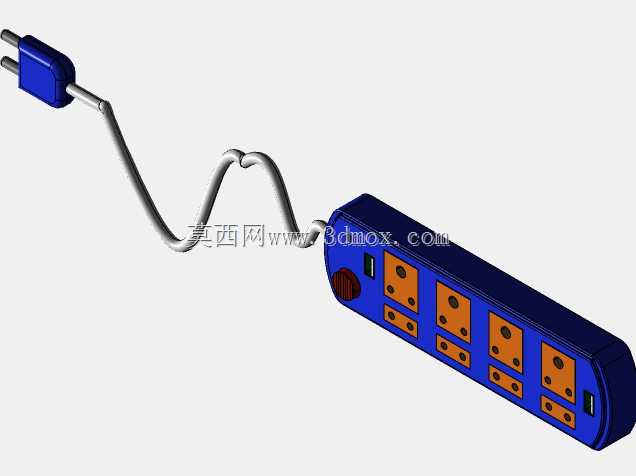

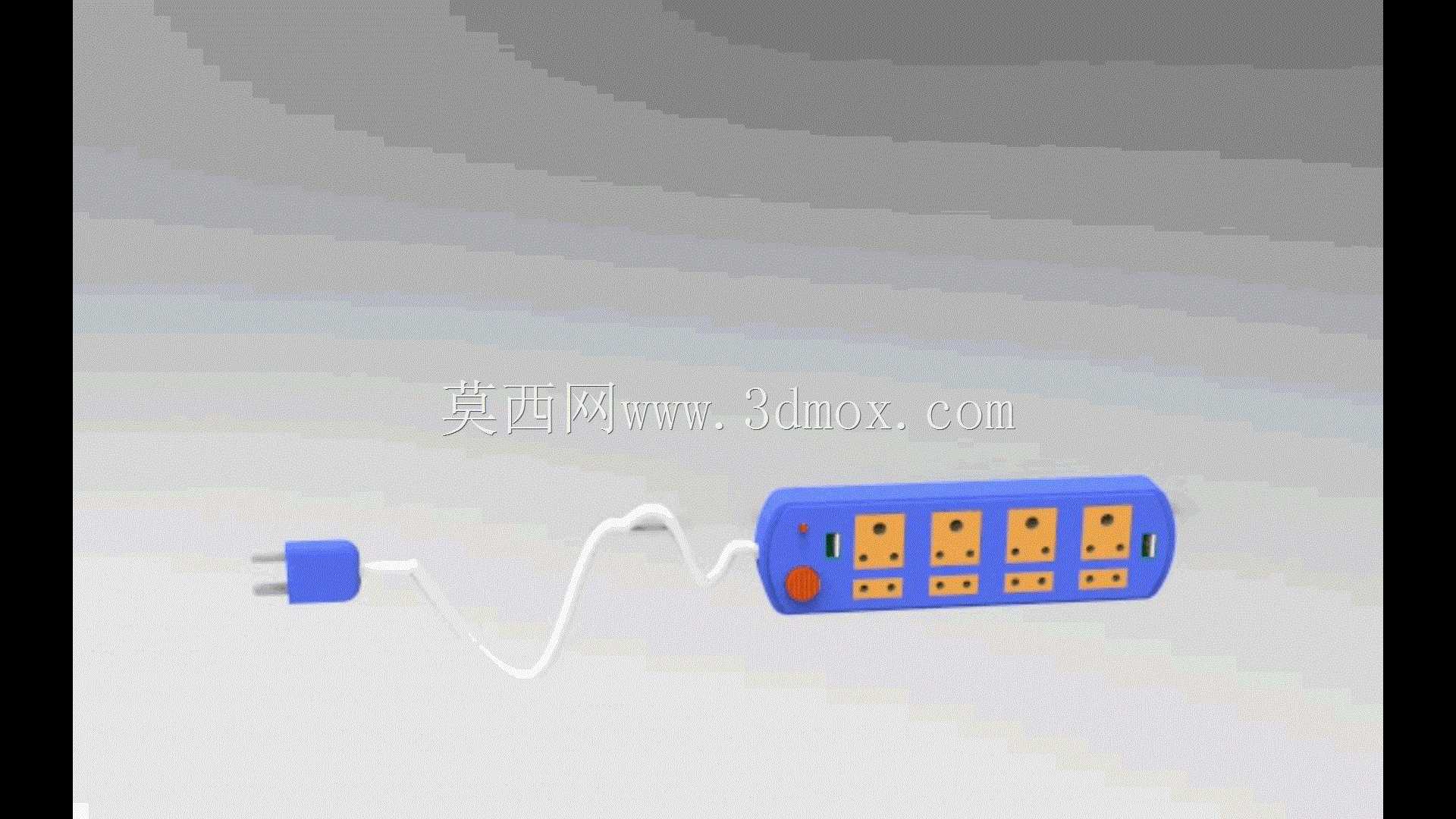

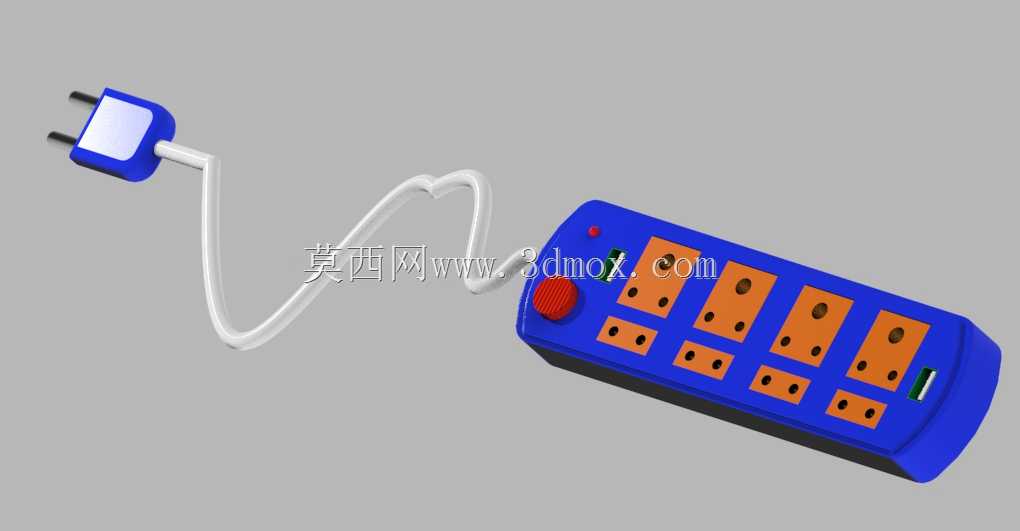

日常办公与居家场景里，墙面固定插座的插孔数量、布设位置往往难以适配多设备同时取电的需求，这类带延长线的排插就是为填补取电灵活性缺口设计的取电转接部件。从结构设计层面看，这款排插主体采用长条形圆角壳体，壳体边缘做了圆弧过渡处理，既避免日常挪动时的锐角磕碰，也能在注塑脱模阶段减少应力集中问题，提升壳体成型良率与抗冲击性能。壳体上排布的多组万用插孔，按照等间距错位逻辑布设，相邻插孔的中心距经过反复校核，能避免大尺寸电源适配器插入时出现相邻插孔互相遮挡的问题，最大化利用壳体上的布设空间。插孔旁设置的红色拨杆开关，采用内嵌式安装结构，拨杆突出壳体的高度控制在3mm以内，既保留清晰的操作反馈手感，也能避免日常清扫、物品剐蹭导致的开关误触发。壳体侧边集成的USB输出模块，直接整合了AC-DC转换电路，省去了小型数码设备额外搭配充电头的麻烦，模块的输出端做了防呆倒角处理，插拔时能自动对位，减少接口插针的磨损概率。连接排插与插头的电源线，在出线位置做了防弯折护套设计，护套采用软胶材质，长度覆盖出线端15mm范围，能缓冲日常使用中电源线反复弯折产生的应力，避免线芯在根部断裂。输入端的插头采用扁形插脚结构，插脚的厚度、间距完全符合民用市电插座的尺寸规范，插入后贴合墙面，不会挤占相邻插座的布设空间。做三维建模时，壳体的内部筋位布设要兼顾强度与走线空间，筋位厚度控制在壳体壁厚的0.7倍左右，既避免注塑时出现缩痕，也能为内部的铜片连接结构、USB转换电路板留出足够的安装间隙，铜片卡槽的尺寸公差要控制在合理范围，保证铜片安装后不会出现松脱移位，插拔时的夹持力符合民用电器的安全规范。这类排插的应用场景覆盖桌面办公、居家客厅、工位布线等多个场景，建模时还要考虑壳体上下盖的扣合结构，卡扣的布设间距控制在40mm以内，保证扣合后壳体缝隙均匀，没有翘边问题，同时在进线端、开关位置预留对应的密封台阶，减少日常使用中灰尘、泼溅液体进入壳体内部的概率。
