带LED指示的卧式六脚瞬时按钮结构

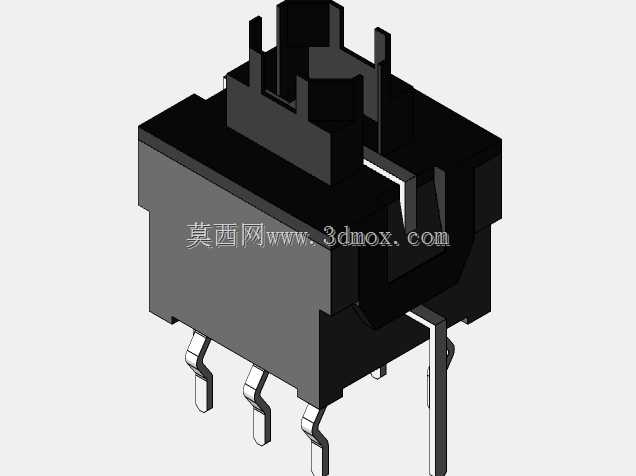

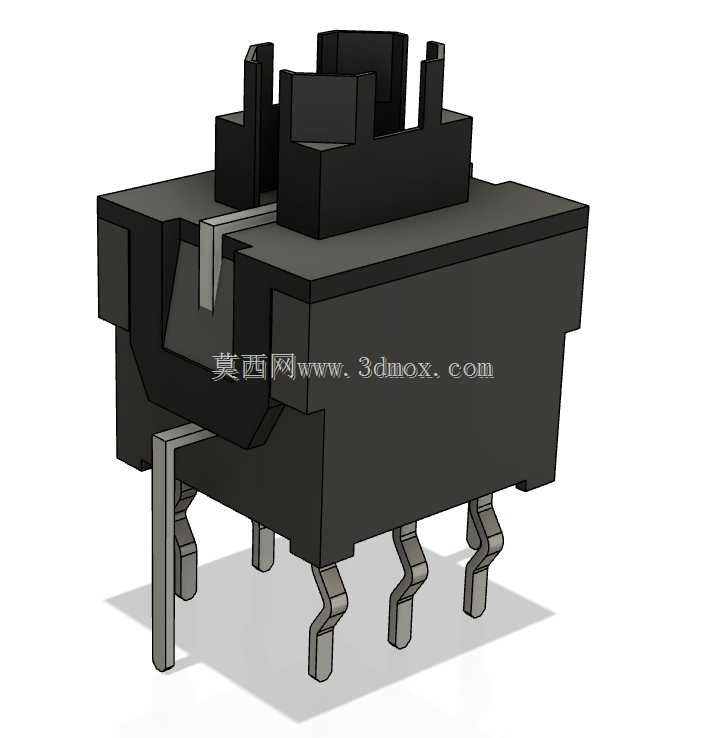

这款带LED指示的瞬时按钮属于电子设备常用的输入操作元件，在消费电子、工业控制板卡、小型仪器面板、智能家居控制模块中应用广泛，主要承担用户触发信号输入、功能状态切换的作用，自带的LED发光结构可同步反馈按键触发状态，方便操作人员快速识别设备当前工作档位，避免误操作。从结构设计来看，主体采用黑色耐高温工程塑料作为基座外壳，上部设置有按键按压导向定位结构，两侧的凸起挡块用于限定按键下压行程，避免超程按压导致内部弹片形变失效，同时导向槽可保证按键垂直下压，不会出现侧向卡滞的问题。引脚部分采用六脚弯脚设计，其中四个引脚为开关触点引出脚，采用弯脚成型结构适配波峰焊生产工艺，可直接插装在PCB板对应通孔内完成焊接，剩余两个引脚为内置LED的供电引脚，可根据实际需求匹配不同发光颜色的灯珠，满足不同设备的状态指示配色需求。安装边界方面，该按钮整体为卧式插装结构，基座主体尺寸适配常规10mm间距的PCB安装孔位，引脚伸出长度符合常规1.6mm厚度PCB的焊接要求，上部按键帽安装位高出基座表面，可适配不同厚度的设备面板开孔，面板开孔尺寸可围绕按键导向柱外轮廓预留0.2mm装配间隙，保证按键活动顺畅无卡涩。内部结构设计上，采用金属弹片作为触发接触件，按下时弹片形变连通触点电路，松开后弹片自动回弹断开电路，实现瞬时触发的功能特性，弹片材质选用弹性优良的锡磷青铜，表面镀银处理降低接触电阻，保证长期使用下的接触可靠性，LED灯珠设置在按键导光结构正下方，按键上部采用半透明导光材质，可将LED光线均匀导出，避免出现局部亮斑的问题。在实际选型应用中，这类按钮常被用于小型化控制设备的面板操作，比如手持检测仪器的功能按键、小型工控模块的参数设置按键、音频设备的功能切换按键，相比普通无灯轻触开关，自带的状态指示可大幅降低用户的操作识别成本，尤其是在光线不足的作业场景下，发光指示可让操作人员快速定位按键位置，确认操作触发状态。建模过程中重点还原了引脚的折弯成型角度、基座的卡扣装配结构、按键的导向限位特征，所有装配间隙均按照实际量产公差要求设置，可直接用于PCB布局的干涉检查、设备面板的结构适配验证，也可作为同类按键产品结构设计的参考样本，帮助结构工程师快速完成按键选型与安装位设计，减少重复建模的工作量。
