谷歌Coral开发板带散热组件结构设计

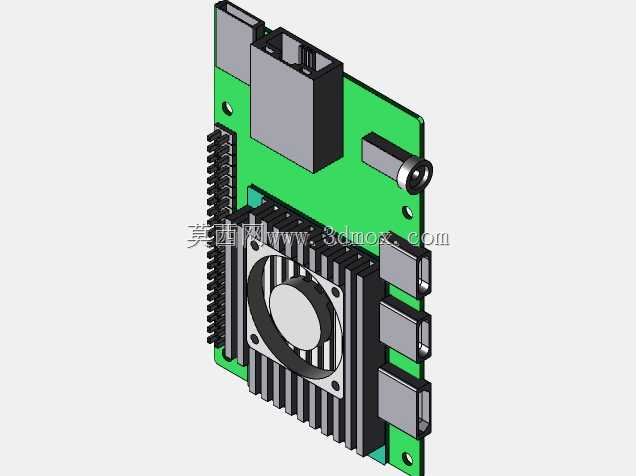

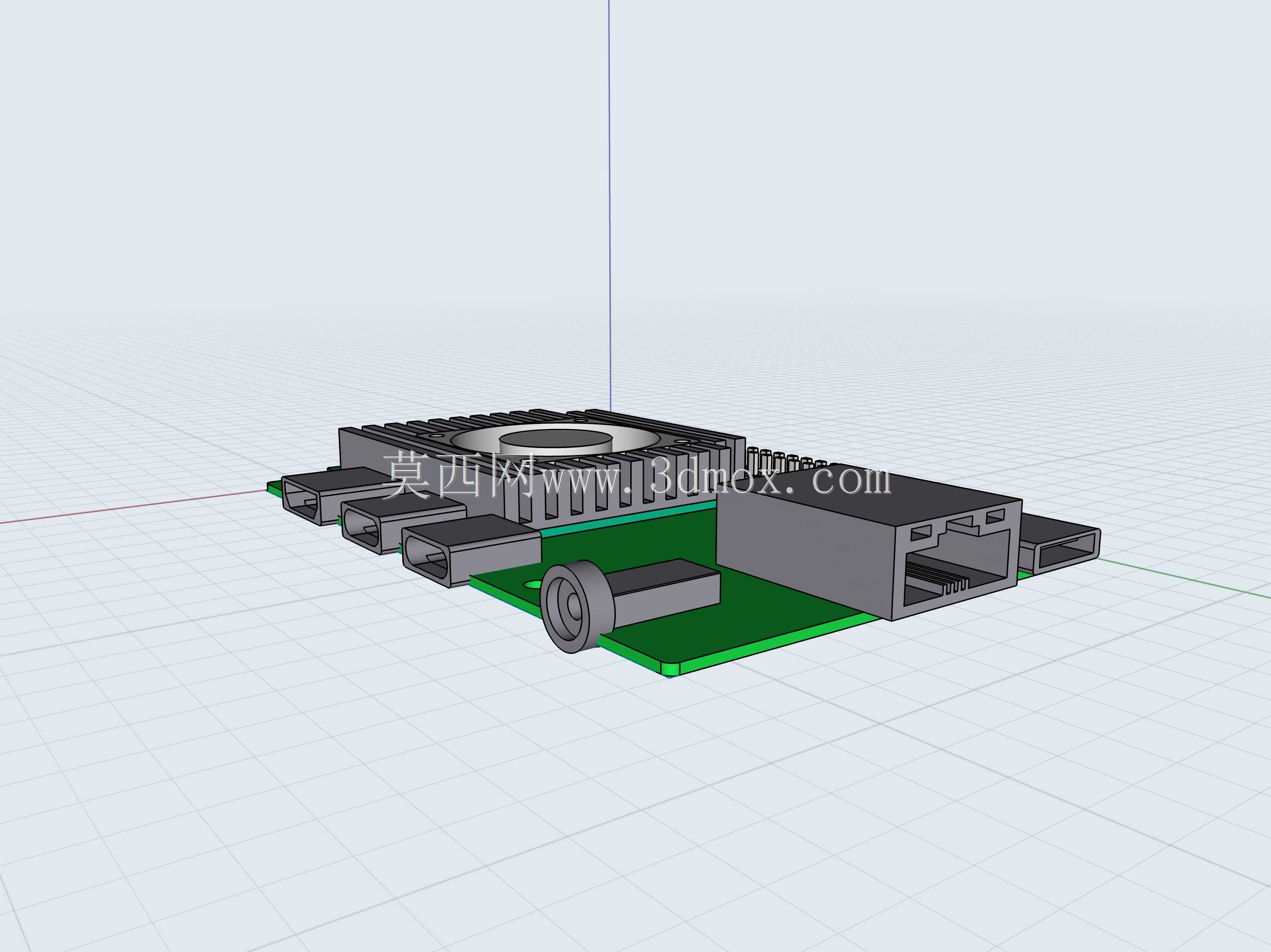

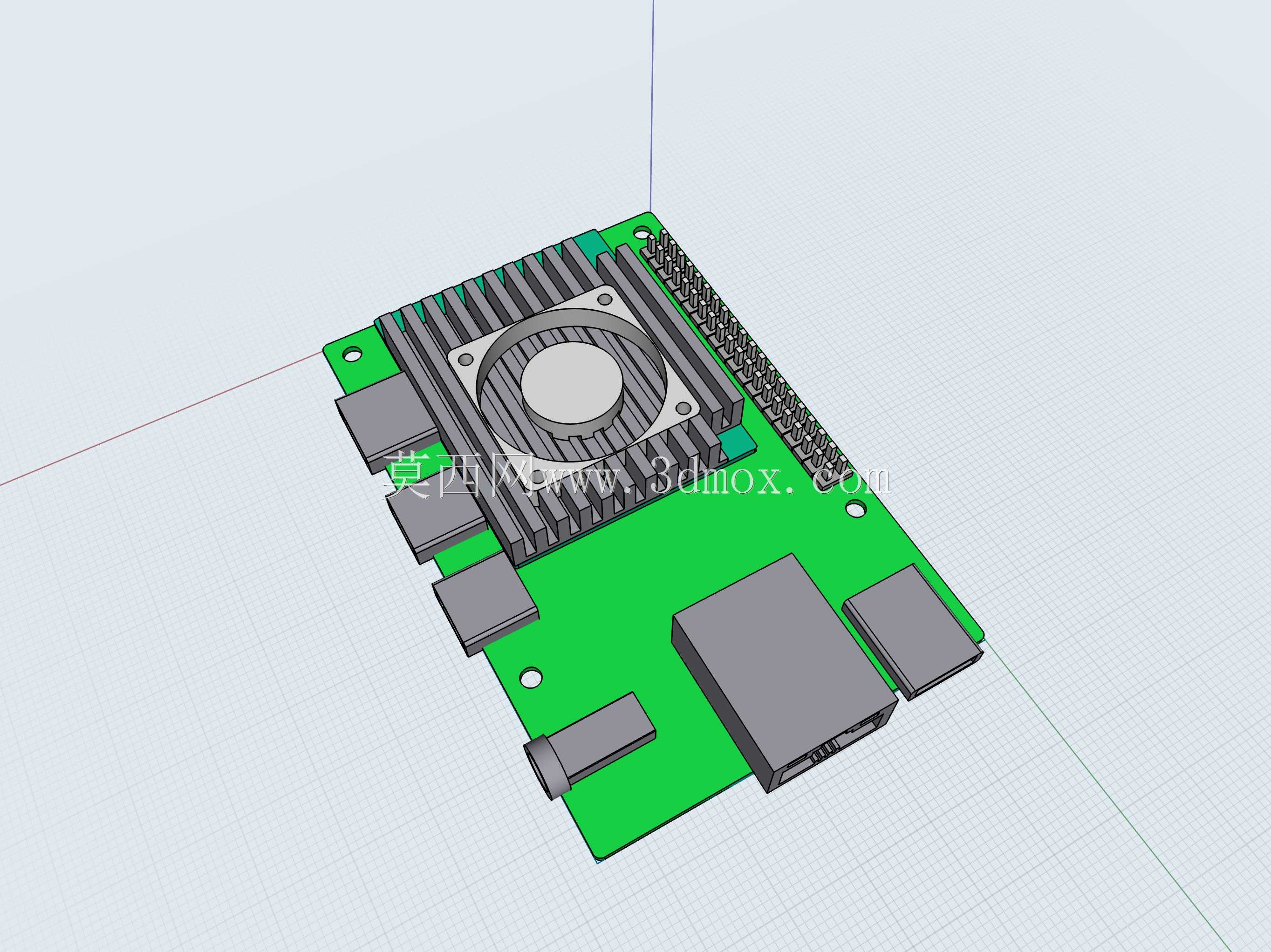

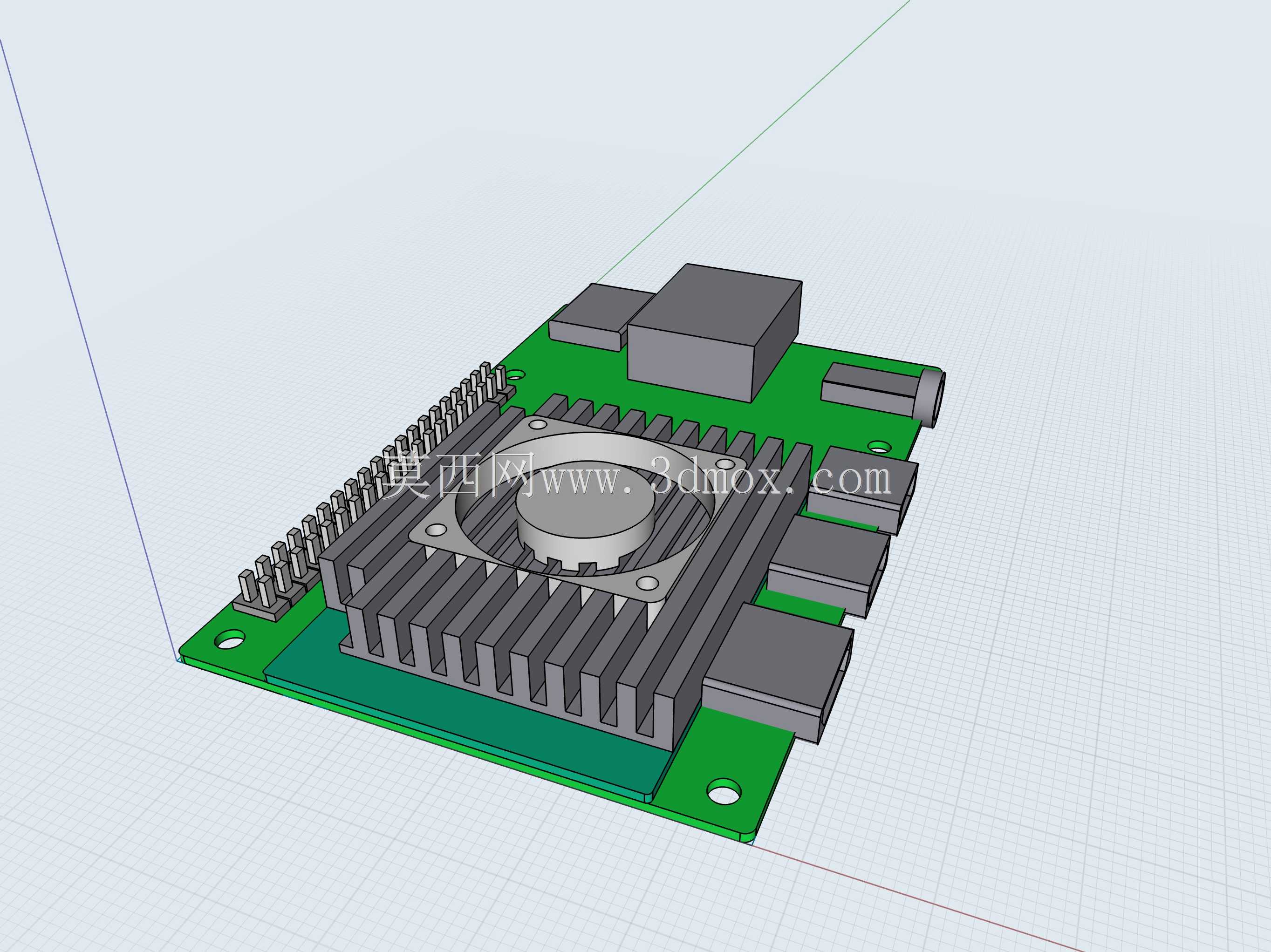

这款嵌入式AI开发板的结构设计，核心围绕边缘端机器学习推理场景的硬件适配需求展开，在做三维结构还原时，首先要考虑的是板载元件的布局干涉问题，毕竟这类开发板常被集成到智能摄像头、工业边缘检测终端、小型智能机器人的控制舱内，安装空间往往十分局促，任何元件的尺寸偏差都可能导致整机装配时出现卡滞。板卡主体采用标准的单板计算机布局，绿色PCB基板上预留了多组定位安装孔，孔位的位置公差控制在0.1mm以内，适配市面上主流的开发板固定支架、亚克力保护外壳以及DIN导轨安装卡扣，方便用户在不同工业场景下快速完成部署。板载的散热组件是结构设计的重点，主动散热风扇搭配铝制挤型散热鳍片，鳍片的齿距经过优化，既保证了通风散热效率，又不会因为齿距过密导致积灰堵塞，风扇的固定采用四角铜柱螺接的方式，避免了粘胶固定长期使用后脱落的风险，散热模组的整体高度控制在12mm以内，不会超出板卡上方的常规安装安全边界，不会和外壳上盖、外接扩展模块产生空间冲突。接口部分的结构还原完全匹配实物的插拔行程，USB接口、HDMI接口、GPIO排针以及电源接口的突出高度、开口尺寸都严格按照实际硬件的尺寸参数建模，GPIO排针的针脚间距保持标准2.54mm，方便用户外接各类传感器、扩展板卡时不会出现针脚对位偏差。在建模过程中特意区分了不同元件的材质属性，PCB基板的FR4材质、散热鳍片的铝合金材质、接口部分的阻燃塑料材质、风扇外壳的PBT材质都做了对应的结构分层，方便后续做结构仿真、热仿真时直接赋予对应的材料参数。板卡边缘做了0.5mm的圆角处理，避免装配时割伤操作人员，同时也减少了板卡边角应力集中导致的PCB开裂风险。对于嵌入式硬件开发者来说，这个三维模型可以直接用于定制专属的保护外壳、设计专用的安装固定治具，也可以在做整机设备结构布局时提前模拟开发板和其他组件的位置关系，提前排查空间干涉问题，减少实际打样装配时的反复修改次数，尤其是在做多硬件集成的边缘计算设备时，精准的板卡模型能大幅缩短结构设计周期，避免因为尺寸估算错误导致的整机结构返工。
