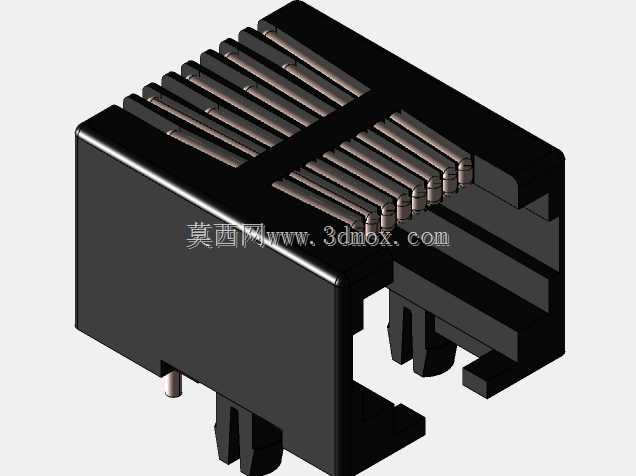

小尺寸RJ45 Cat5网络接口插座结构

在紧凑型网络通讯设备的结构设计中，板载网口的高度空间往往是布局阶段需要优先卡控的边界条件，尤其是薄型交换机、嵌入式通讯模块、小型工业网关这类对壳体内部堆叠空间要求严苛的场景，常规高度的RJ45母座经常会和上层PCB板、屏蔽罩或者壳体加强筋产生干涉，这款小尺寸的RJ45 Cat5插座正是针对这类空间受限的布线场景设计的板载接插件。从实际安装适配来看，这款插座从板到顶部的总高度控制在11.6mm，相比常规同规格RJ45母座压缩了近三分之一的垂直占用空间，在做PCB布局时，不需要为网口位置预留额外的下沉开槽，也不用调整周边贴片元件的高度限制，能有效降低主板的Layout难度，同时给壳体的壁厚设计留出更多余量，避免出现网口顶部顶到外壳内壁、或者外壳网口开窗位置偏移的装配问题。功能层面，这款插座遵循Cat5类传输标准，适配百兆以太网的信号传输要求，触点采用错位排布的结构设计，8根信号引脚的间距经过优化，能减少相邻引脚之间的信号串扰，满足常规工业控制、办公网络接入场景的信号稳定性要求，插座前端的卡扣结构和标准RJ45水晶头匹配，插拔时的卡滞力度控制在合理区间，不会出现过松容易脱落、或者过紧插拔费力的问题，侧边的定位柱在SMT贴装时能辅助校正位置，过炉焊接时不会出现偏移浮高的问题。设计过程中，这款插座的主体绝缘部分采用耐高温的工程塑料材质，能适配常规波峰焊、回流焊的工艺温度要求，不会出现过炉后壳体变形、触点移位的问题，引脚的焊盘尺寸按照通用PCB设计规范设置，不需要单独做特殊的封装适配，能直接导入常规的RJ45封装库做微调使用。在做整机结构验证时，这类小尺寸网口的抗弯折性能也是需要重点校核的部分，这款插座的主体和PCB接触的位置做了加强筋结构，水晶头插拔时的受力能分散到周边的焊盘上，不会因为反复插拔导致引脚脱焊、壳体开裂，对于需要频繁插拔网线的调试类设备、现场端采集设备来说，这种结构强化设计能有效提升接口的使用寿命，减少后期运维的接口更换成本。在做三维建模选型时，这款模型的安装孔位、引脚伸出长度、外围避让尺寸都做了1:1的还原，导入装配体后可以直接做干涉检查，不需要反复核对二维图纸的尺寸公差，能大幅缩短结构设计阶段的选型验证周期，尤其是在多网口密集排布的设备上，准确的外形边界能帮助设计师合理规划网口之间的间距，避免出现相邻接口插水晶头时互相干涉的问题。
