BeagleCore核心控制电路板结构设计

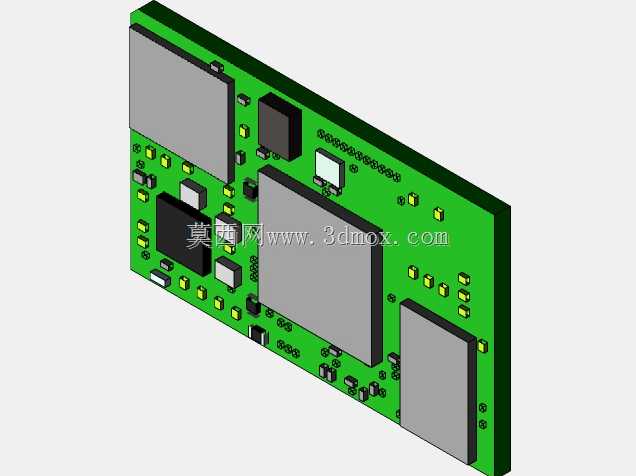

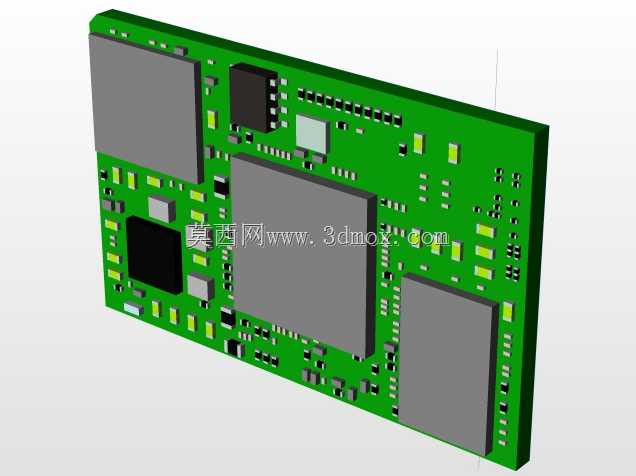

这款核心控制模块的三维结构设计，围绕嵌入式车载控制场景的实际需求展开，在有限的板卡空间内完成了核心运算、存储、外设接口的全集成布局。从实际应用场景来看，这类核心板常作为车身控制模块的核心运算单元，嵌入到车载控制终端、工业嵌入式采集设备内部，承担数据运算、外设调度、信号处理的核心功能，不需要额外搭载复杂的外围电路即可完成最小系统运行，大幅缩减下游设备的开发周期。

设计过程中优先考虑了板上元件的布局合理性，将大尺寸的核心运算芯片、存储芯片布置在板卡中部区域，避开板边安装位的应力集中区域，减少安装过程中板卡形变对BGA封装元件的焊点损伤。板边预留的整排焊盘接口按照信号类型做了分区排布，电源引脚、高速信号引脚、低速IO引脚分区域集中布置，既方便下游载板的布线走线，也能减少不同类型信号之间的串扰，提升模块运行的稳定性。

从安装边界来看，板卡采用矩形规整外形，四个边角预留了安装固定孔位，孔位间距符合嵌入式核心板的通用安装规范，可直接匹配标准载板的对接焊盘，不需要额外做结构定制。板上元件的高度做了统一管控，最高元件的高度控制在常规嵌入式壳体的内部容纳尺寸范围内，避免安装时出现元件与壳体干涉的问题。板上的被动元件包括阻容、电源管理芯片都按照信号流向就近布置在对应功能引脚周边，缩短电源与信号的走线长度，既降低了线路损耗，也减少了电磁干扰对敏感信号的影响。

在结构细节处理上，板卡边缘做了工艺边预留，满足SMT贴片加工的夹持需求，生产完成后可通过分板工艺去除多余工艺边，不影响最终安装尺寸。不同功能的元件在布局时预留了足够的安全间距，高压区域与低压信号区域之间保留了足够的电气间隙，满足车载电子设备的安规要求。散热方面，核心大尺寸芯片的背面预留了散热贴贴合区域，可直接加装导热垫将热量传导至设备外壳，不需要额外加装散热结构即可满足常规工况下的散热需求，适配车载设备密闭壳体的使用环境。
