旗形可拆卸合页铰链结构设计

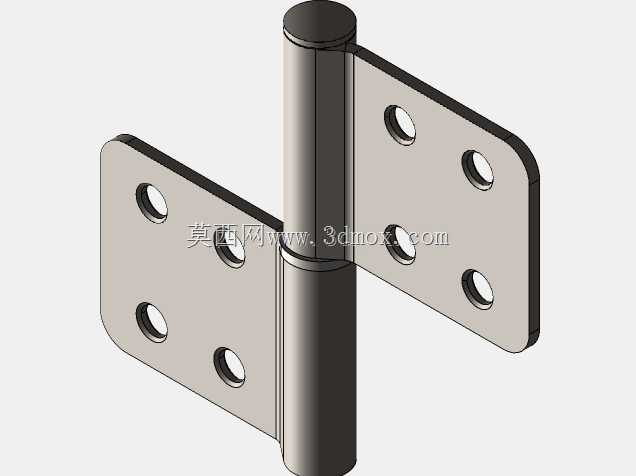

这类旗形结构的铰接件，在日常设备与柜体装配场景中应用十分广泛，不同于普通一体冲压合页，它的可拆卸结构能大幅降低现场装配与后期维护的难度，做结构设计时经常会在箱柜门板、可拆卸防护栏、小型设备检修门这类需要频繁拆装的部位选用这类铰接件。从结构逻辑来看，它采用分体式的轴套配合设计，两个页片分别带独立的轴筒段，装配时直接将页片的轴段对齐插接即可完成铰接组合，不需要额外配置销轴零件，拆分时只要沿轴向抬升带长轴的页片就能直接分离两个连接部件，不需要拆卸全部固定螺丝，在需要快速拆除门板、防护件的场景下，能省去大量拆装工时。两个页片的安装面都做了圆角处理，避免锐边划伤安装人员或者线缆，每个页片上预留的四个安装孔位，孔位间距做了等距排布，适配常规的自攻螺丝或者机丝螺丝固定，安装时不需要额外做孔位适配，能直接匹配市面上常用的板材安装孔距标准。设计时轴筒的配合间隙做了合理控制，既保证转动时没有卡滞感，又不会因为间隙过大导致门板下垂晃动，轴段的长度刚好覆盖两个页片的轴筒总高度，装配后不会出现轴段脱出的问题，同时页片的厚度经过载荷校核，能承受常规门板或者防护件的自重，不会在长期使用后出现页片变形导致的转动卡涩。安装边界上，这类铰接件的转动轨迹做了避让设计，页片转动时不会和安装面的凸台、包边产生干涉，两个页片在0到180度的转动区间内都能顺畅开合，安装时只需要保证两个页片的轴段同轴度，就能获得顺滑的开合手感，不需要额外调整配合公差。在做有限元校核的时候，重点关注了轴筒与页片连接位置的应力集中情况，在页片与轴筒的衔接处做了小圆弧过渡，避免长期开合受力后出现焊缝或者冲压位置的断裂问题，安装孔的位置距离页片边缘预留了足够的安全距离，避免螺丝固定时出现板材开裂或者页片边缘崩裂的问题。这类铰接件相比普通合页，最大的优势就是拆装便捷，在设备运输过程中可以先将页片分别固定在框架和门板上，到现场后直接插接完成装配，能大幅降低运输过程中门板凸出带来的包装体积浪费，也能避免运输途中磕碰导致的合页变形问题，后期维护需要拆除门板时，也不需要拧下所有固定螺丝，直接抬升门板就能分离，对于需要频繁开启检修、或者需要经常拆卸门板的场景适配性极强。
