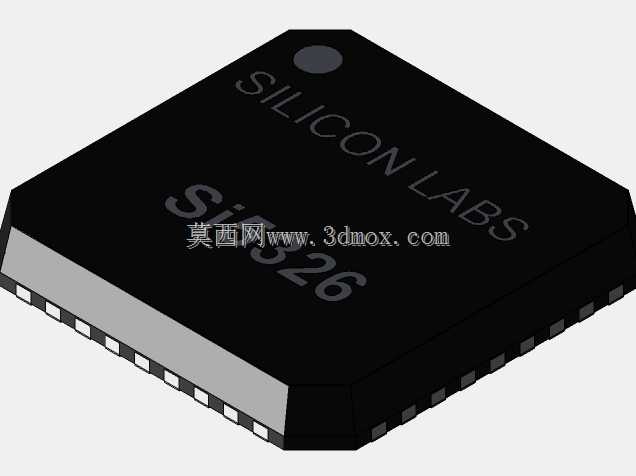

Si5326时钟芯片高精度三维结构模型

在高速数字电路、通信基站设备、测试测量仪器以及高端工业控制板卡的设计环节中，时钟信号的质量直接决定了整套系统的运行稳定性与数据传输误码率，Si5326作为任意频率精度时钟乘法器抖动器，是这类高速系统里负责时钟链路净化、频率合成转换的核心器件，本次构建的三维结构模型完全还原该器件的实体特征，可直接用于PCB布局干涉校验、整机结构装配仿真、产品热设计模拟等工程场景。从实际选型应用的角度看，这类表贴封装的时钟芯片多布置在高速信号收发链路的近端，紧邻FPGA、高速ADC/DAC等对时钟抖动敏感的器件，因此在结构设计阶段，必须精准把控器件的外形尺寸、引脚排布、焊盘边界以及器件顶部与周边屏蔽罩、散热结构的安全间隙，避免出现装配干涉、焊接不良或者信号串扰的问题。模型构建过程中，完全参照器件实体的QFN封装特征还原，黑色塑封本体的边角倒角、顶部丝印的标识区域、侧面外露的散热焊盘、周侧均匀排布的引脚焊端都做了等比例复刻，引脚的间距、引脚宽度、本体的长宽高尺寸都严格匹配器件手册的安装边界要求，能够直接导入结构设计软件中，与PCB板、周边接插件、结构壳体做装配匹配验证。不同于原理层面的功能设计，结构设计阶段需要考虑的细节更偏向实体落地：比如该器件底部的中心散热焊盘需要与PCB上的接地散热过孔区域对齐，模型中还原了底部焊盘的尺寸与位置，可用于校验钢网开孔区域与器件的匹配度；器件塑封本体的高度参数，可用于确认板卡装配后，上方屏蔽罩的内高是否满足安全距离要求，避免屏蔽罩压碰器件本体造成损坏；周侧引脚的伸出长度与厚度参数，可辅助校验波峰焊或者回流焊过程中的焊盘设计合理性，减少虚焊、连焊的工艺风险。在通信设备的时钟板卡设计中，这类高精度时钟器件往往需要搭配外围的晶振、电源滤波电容、屏蔽罩结构共同装配，精准的三维模型能够帮助结构工程师在设计阶段就完成整板的布局优化，不需要等到实物打样后再排查干涉问题，大幅缩短研发迭代的周期。同时模型还原了器件顶部的丝印标识特征，在做整机装配的可视化演示、生产装配指导文件制作时，也能够直接调用该模型，清晰标识器件的安装方向与位置，避免生产过程中出现器件装反的低级错误。对于高速电路设计工程师而言，精准的器件三维模型还能辅助做信号完整性相关的结构仿真，确认器件与周边高速走线的相对位置，优化走线布局，减少信号反射与串扰问题，从结构层面为系统的稳定运行提供支撑。
