轴流散热风机结构设计

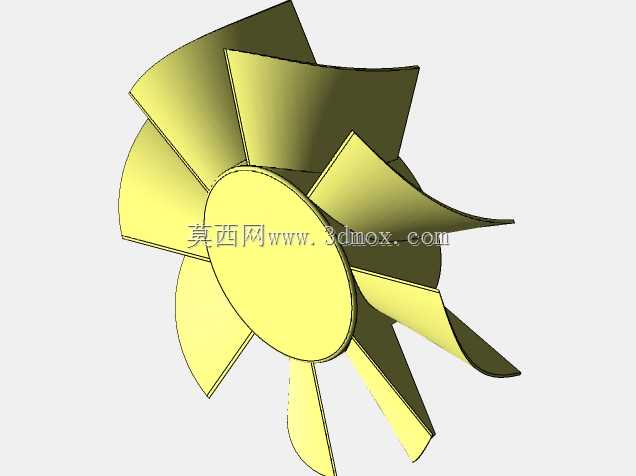

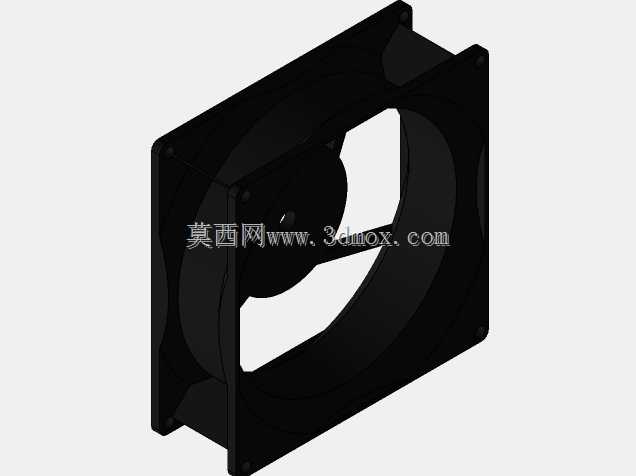

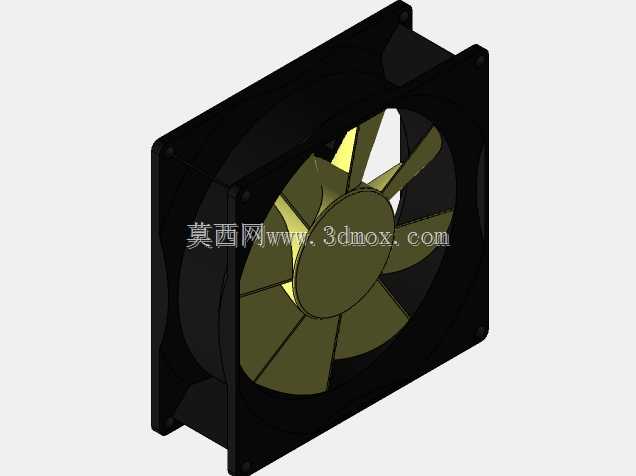

在工业电控柜、小型制冷机组、伺服驱动舱这类需要持续风冷散热的场景里，这类方形外框轴流风机是应用频次极高的通风部件，核心作用是通过定向气流带走密闭腔体内电子元件、换热鳍片堆积的热量，避免设备因工作温度超限触发降频、过热保护甚至元器件烧毁的故障。从结构设计逻辑来看，这款风机采用标准方形安装外框，外框四角预留了沉头安装孔位，安装时可直接通过自攻螺丝或者配套减震胶钉固定在设备舱的通风开孔处，外框的厚度尺寸匹配常规机柜壁板的安装预留间隙，不会出现突出舱体干涉其他部件、或者嵌入深度不足导致密封失效的问题。扇叶采用七叶后掠式曲面设计，这种叶型在建模时需要反复调整叶根到叶尖的扭转角，兼顾送风风压与转动时的动平衡，相比直叶结构，后掠曲面能在相同转速下降低气流切割产生的紊流噪音，同时提升单位时间内的送风量，适配冷冻机这类需要长时间连续运行的设备的散热需求。外框中心的轮毂位置预留了电机安装位，建模时已经考虑了常规直流无刷电机的安装公差，轮毂与外框之间的支撑筋采用流线型截面，尽可能减少对出风气流的阻挡，避免支撑筋位置产生额外的风阻与涡流噪音。在实际选型适配时，需要注意这款风机的安装边界尺寸，外框的长宽尺寸匹配行业通用的120mm规格风机安装孔距，替换同规格旧风机时不需要重新在设备壁板上打孔，能直接适配原有安装位；出风方向的导流结构做了微倒角处理，能引导气流沿轴向平稳送出，减少气流向外框边缘扩散的损耗，提升正对换热面的送风效率。建模过程中对扇叶与外框内壁的间隙做了严格控制，间隙过大会产生气流回流损失，间隙过小则容易因为扇叶动平衡偏移、长期运行后的形变产生擦框故障，这个间隙值的设定参考了行业成熟的量产公差标准，既保证运行可靠性，又兼顾散热效率。这类风机除了应用在冷冻机的散热回路中，也可适配小型工控设备、电脑服务器、充电桩功率模块的风冷散热场景，结构设计上没有多余的异形结构，开模量产时的脱模难度低，扇叶与外框可分别采用耐温ABS与改性PP材质注塑成型，能满足-10℃到60℃的常规工作环境温度要求，长时间运行下的结构稳定性有充足保障。
