40x40x7mm薄型覆盆子散热轴流风扇

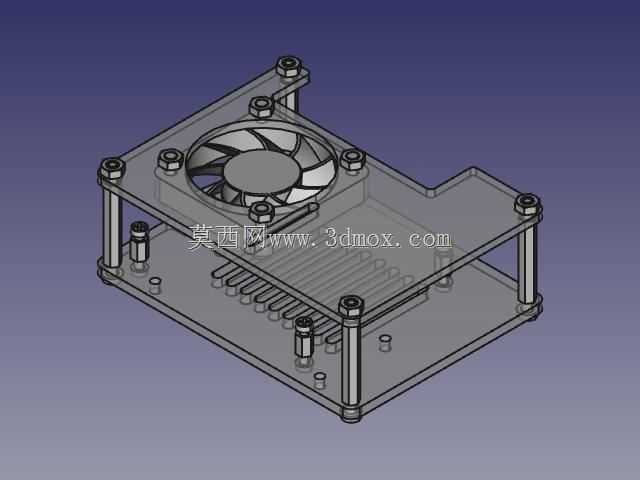

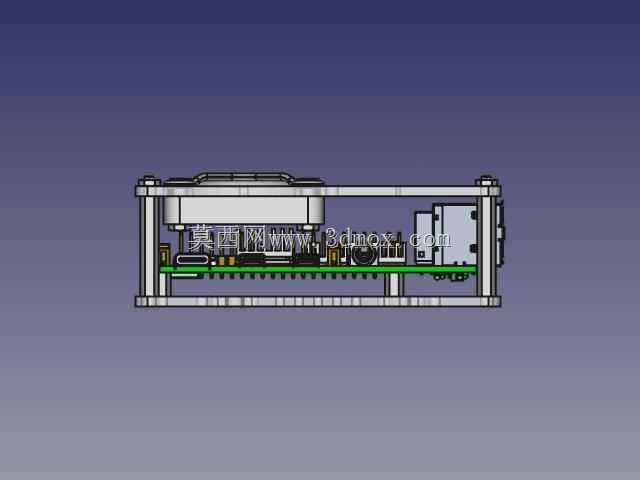

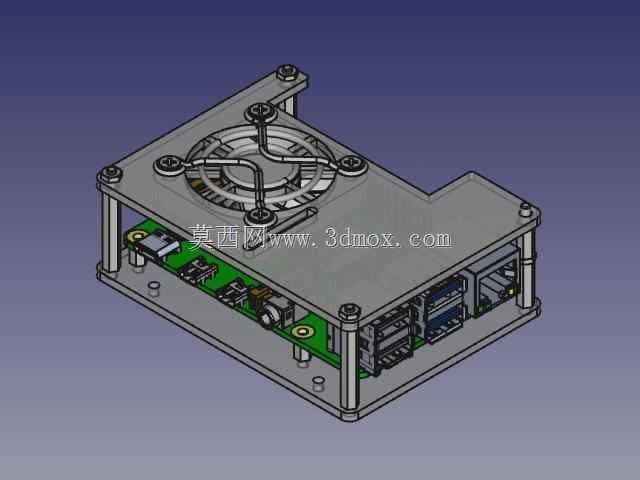

这款薄型轴流散热风扇，核心针对小空间电子设备的主动散热需求设计，最典型的应用场景就是单板计算机这类紧凑嵌入式硬件的配套散热，也可拓展用于迷你主机、便携工控板、小型网络设备内部的风道构建，解决狭小装机空间内积热难散的问题。从实际使用场景来看，很多嵌入式开发场景里，主板周边预留的散热间隙往往不足10mm，常规厚度的散热风扇要么无法安装，要么会和周边的接线、扩展模块产生干涉，这款7mm厚度的薄型设计，刚好能适配这类极限安装空间，不需要额外修改设备壳体结构就能完成装配。

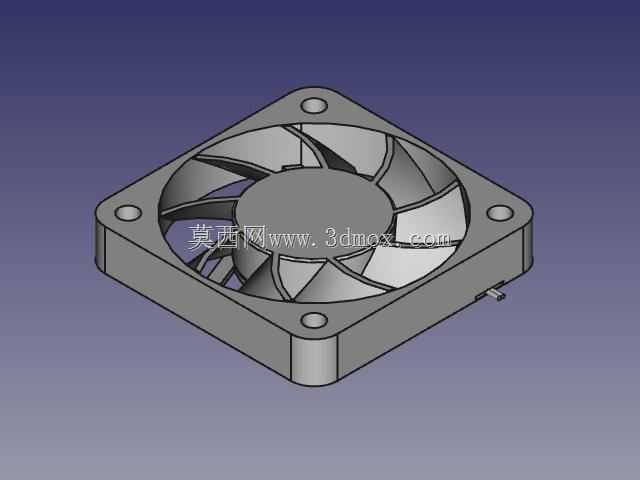

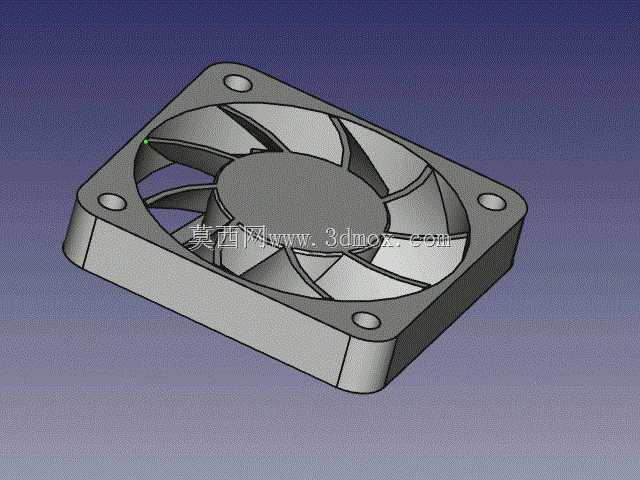

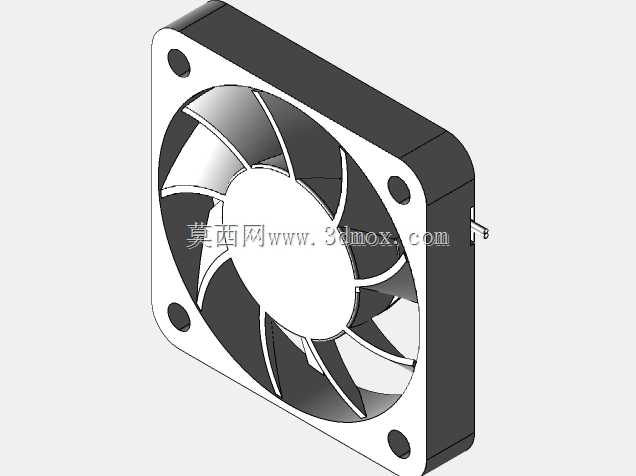

设计层面上，风扇采用方形外框结构，四个角预留了标准安装孔位，孔位间距匹配40mm规格风扇的通用安装尺寸，安装时可以直接使用对应规格的自攻螺丝或者减震胶钉固定，不需要额外制作转接支架，能大幅降低选型后的装配适配成本。扇叶采用多叶片曲面设计，叶片的倾斜角度经过优化，在低转速区间就能带动足够的气流穿过散热鳍片间隙，同时兼顾运行噪音控制，不会因为风扇转动产生的异响影响设备使用体验，尤其适合对噪音有要求的桌面级嵌入式设备场景。外框的边角做了小圆弧过渡处理，既避免了安装时锐边划伤操作人员，也能减少框体边角处的应力集中，提升塑料壳体的抗形变能力，哪怕安装时螺丝锁紧力度稍大，也不容易出现框体开裂的问题。风扇出线端采用侧出式设计，接线位置贴合框体侧面排布，不会额外占用风扇轴向的安装空间，进一步压缩了整体安装所需的厚度边界，适配那些壳体内部轴向空间极其紧张的装机场景。

从功能特性来看，这款风扇的核心作用是通过主动对流带走芯片表面传导到散热片上的热量，避免主控芯片因为长时间高负载运行出现过热降频，甚至触发过热保护的问题。相比同尺寸的厚型风扇，它的风压表现虽然略有降低，但对于单板计算机这类功耗只有几瓦到十几瓦的发热源来说，提供的风量已经完全能满足散热需求，同时更薄的厚度也给设备内部的其他元件留出了更多排布空间，方便结构工程师在紧凑的壳体内部规划其他功能模块的位置。在做结构设计选型时，这类薄型风扇的安装边界需要重点确认：除了本身40x40x7mm的外形尺寸之外，还要预留出扇叶转动的安全间隙，以及接线端的走线空间，避免扇叶转动时碰到周边的线材或者元件，影响风扇正常运转。另外四个安装孔的同轴度也在建模时做了公差匹配，确保和标准安装位的适配性，不会出现孔位错位无法安装的问题。扇叶和中心轮毂的连接位置做了加强筋处理，长时间高速转动也不容易出现扇叶断裂的问题，提升了风扇的长期运行可靠性。
